www.kraton.ru
Пылесос
DC-0
2M
, артикул
4 01 11 00
7
18
23
Устройство
пылесоса
•
Общий вид пылесоса показан на рисунках 1, 2 и 3, его подроб-
ное устройство приведено на схеме сборки (см. приложение Б).
•
Пылесос представляет собой передвижную транспортабель-
ную конструкцию, и состоит из следующих основных узлов: цен-
тробежный вентилятор 4 с двойным патрубком 3, барабан 11,
основание 1, мешки тканевые пылесборные 9.
•
Центробежный вентилятор 4 и барабан 11 соединены между
собой с помощью гофрированного шланга 7 и образуют собой
всасывающий узел пылесоса. Гофрированный шланг 7 закре-
плен с помощью хомутов 6 на патрубке 5 центробежного венти-
лятора 4 и патрубке барабана 11.
•
Центробежный вентилятор 4 и барабан 11 с помощью стоек 12
закреплены на основании 1.
•
На отбортовках барабана 11 с помощью быстросъемных хо-
мутов 22 закреплены мешки тканевые пылесборные 9 (далее
«мешки»). В верхней части пылесоса мешок 9 с помощью лямки
дополнительно закреплен на подвеске 8. Мешки 9 предназна-
чены для сбора древесной стружки и пыли.
•
Пылесос оснащен поворотными колесами 13, что позволяет
выполнять его перемещение при работе.
•
На электрокоробке 16 смонтирована коробка выключателей
17. Коробка выключателей 17 снабжена кнопкой пуска 18 и кноп-
кой остановки 19 пылесоса. Для предотвращения от случайного
включения пылесоса, коробка выключателей 17 снабжена от-
кидной крышкой 20 с блокирующей кнопкой 21.
•
Подвод электроэнергии к электрокоробке 16 и электродвига-
телю 15 пылесоса осуществляется с помощью кабеля электро-
питания с вилкой 14.
П
ринцип работы
пылесоса
•
После подключения вилки кабеля электропитания 14 к ро-
зетке электросети и включения электродвигателя 15 с помо-
щью кнопки 18 начинает работать центробежный вентилятор 4.
Уборку древесной стружки и пыли с деревообрабатывающего
оборудования осуществляют путем подключения шлангов от
пылесборных патрубков станков к раструбам двойного патруб-
ка 3. В случае если один из раструбов двойного патрубка 3 не
используется, его закрывают крышкой 2.
•
Центробежный вентилятор 4 создает разрежение воздуха на
двойном патрубке 3. За счет разрежения в шланги, подключен-

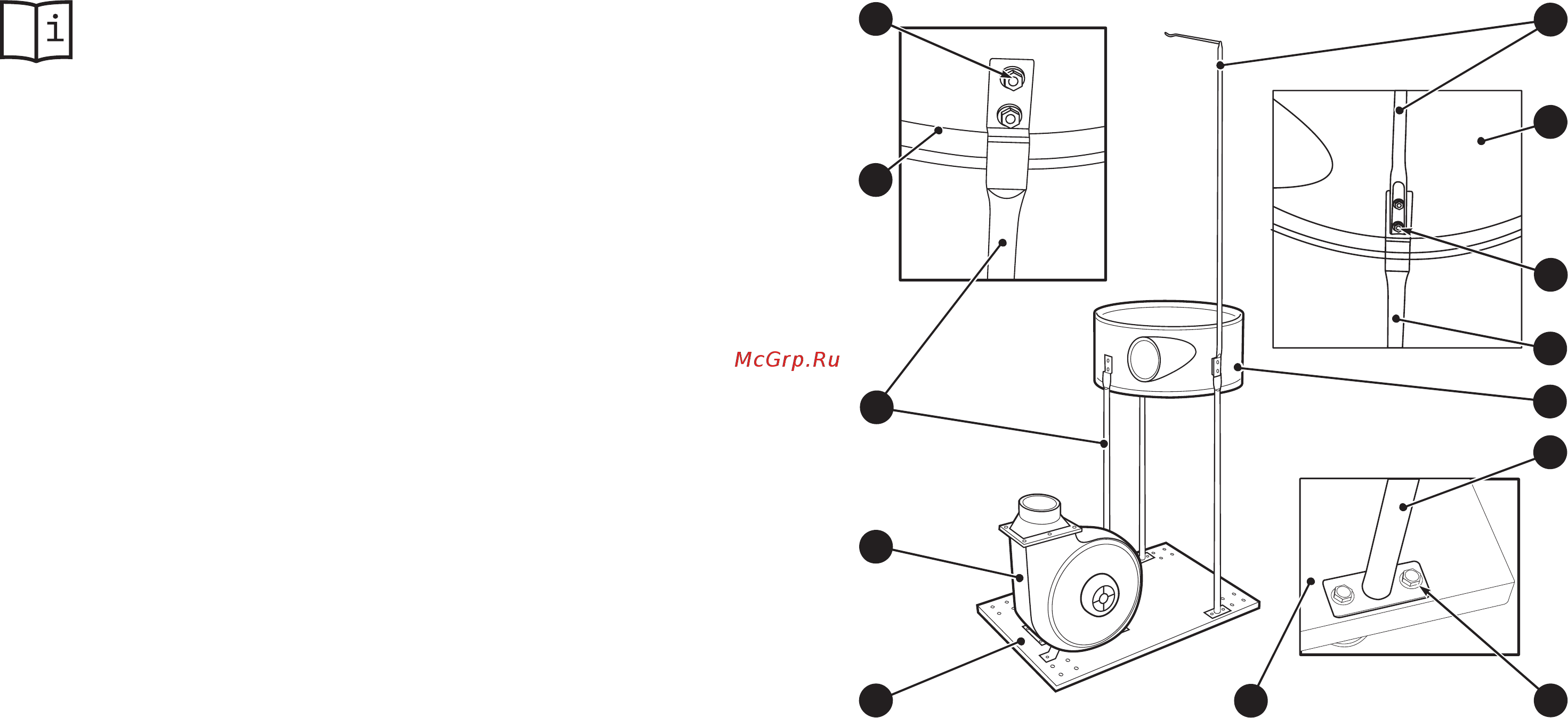

Рисунок
7
— Монтаж узлов и деталей пылесоса на основание
1. Основание
4. Вентилятор центробежный
8. Подвеска
11. Барабан
12. Стойка (3 шт.)
34. Крепежные изделия (болт, шайба)
12
34
1
11
8
34
11
1
12
11
12
34
4
