Пылесос
DC-01
M
, артикул
4 01 11 00
6
16
25
18
17
16
5
14
15
4
19

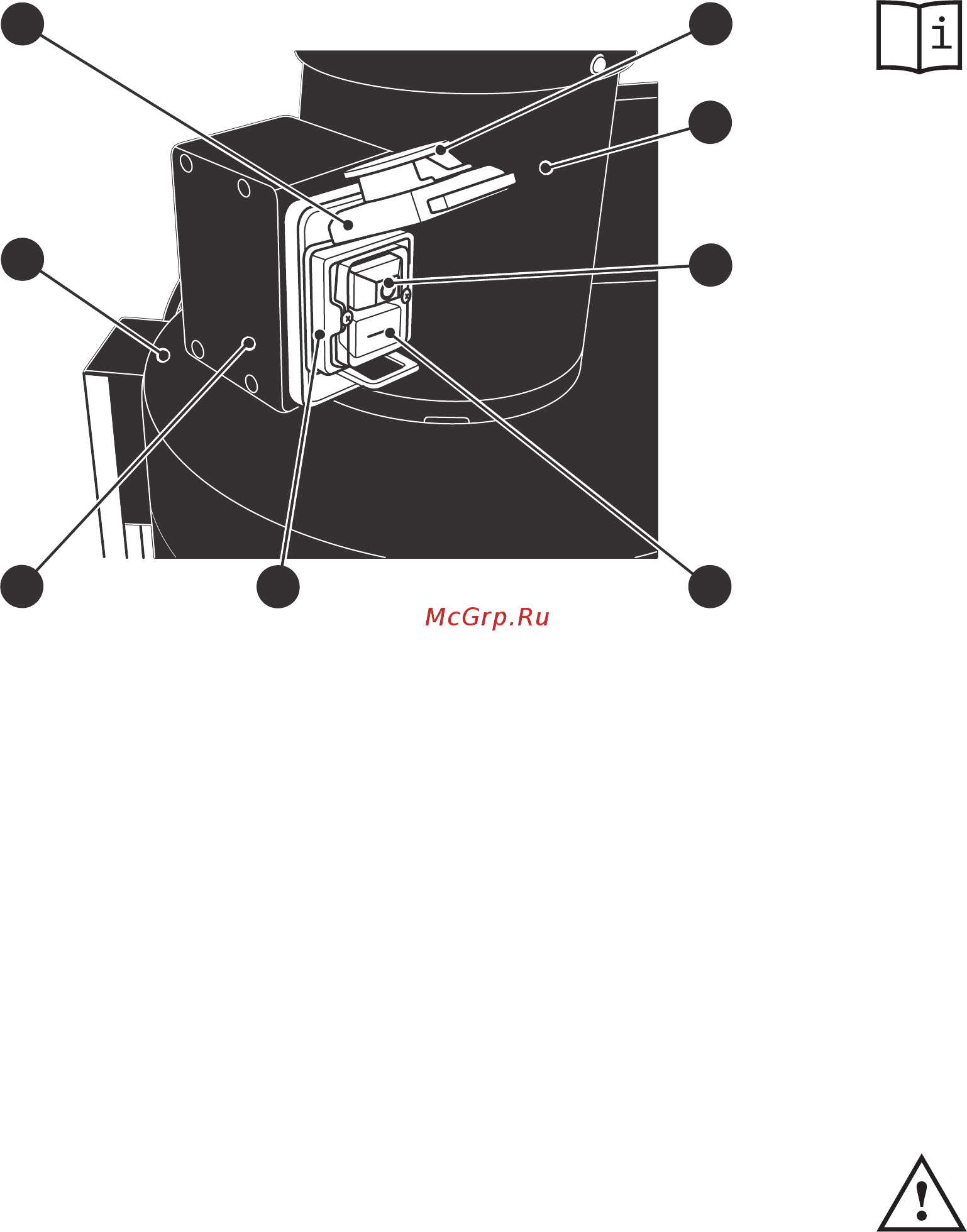

Рисунок
2
—
У
зел включения и выключения
Узел включения и выключенияУ
пылесоса
1. Насадка
2. Шланг гофрированный
3. Стойка
4. Вентилятор центробежный
5. Электродвигатель
6. Подвеска
7. Мешок тканевый пылесборный (2 шт.)
8. Ручка
9. Хомут (2 шт.)
10. Барабан
11. Кабель электропитания с вилкой
12. Колесо поворотное
13. Основание
14. Электрокоробка
15. Крышка
16. Кнопка блокировочная
17. Кнопка остановки пылесоса
18. Кнопка пуска (включения) пылесоса
19. Коробка выключателей
ных изделий 30 закрепите ручку 8, стойки 3 и колодки 28 и 29
на барабане 10. Равномерно затяните крепежные изделия 30.
Монт
аж
узлов и дет
алей пылесоса на основание
•
Установите собранный узел (стойки 3, центробежный вентиля-
тор 4 и барабан 10) на основание 13 (см. рис. 3, 4, 5 и 6). Совме-
стите отверстия стоек 3 с резьбовыми отверстиями 23. Вверни-
те крепежные изделия 32 в резьбовые отверстия 23 основания
13. Равномерно затяните крепежные изделия 32.
•
Установите насадку 1 на основание 13 (см. рис. 1, 3 и 6). Совме-
стите отверстия насадки 1 с резьбовыми отверстиями 21. Ввер-
ните крепежные изделия 31 в резьбовые отверстия 21 основа-
ния 13. Равномерно затяните крепежные изделия 31.
М
онтаж подвес
ки, гофрированного шланга и мешков на пы-
лесос
•
Установите подвеску 6 на барабан 10 (см. рис. 1 и 7). Совмести-
те отверстия подвески 6 с резьбовыми отверстиями на бараба-
не 10. Вверните крепежные изделия 34 в резьбовые отверстия
на барабане 10. Равномерно затяните крепежные изделия 34.
•
Наденьте на гофрированный шланг 2 (см. рис. 1 и 7) хомуты
33. На всасывающий патрубок 35 центробежного вентилятора
4 и на патрубок насадки 1 наденьте гофрированный шланг 2. С
помощью отвертки или гаечного ключа затяните болты 36, за-
фиксировав тем самым гофрированный шланг 2 на пылесосе.
•
Наденьте на отбортовку барабана 10 в нижней части пылесоса
мешок 7 (см. рис. 1 и 7). Удерживая мешок 7, с помощью хомута 9
закрепите его на барабане 10.
•
Аналогичным образом закрепите мешок 7 в верхней части ба-
рабана 10 (см. рис. 1 и 7). Подвесьте мешок 7, надев его лямку на
крючок подвески 6.
Подключение пылесоса к деревоо
брабатывающему станку
•
Для подключения пылесоса к деревообрабатывающему стан-
ку необходимо отсоединить гофрированный шланг 2 от насадки
1, ослабив предварительно болт 36 хомута 33 (см. рис. 1 и 7).
•
Подсоедините гофрированный шланг 2 к пылесборному па-
трубку деревообрабатывающего станка и закрепите его.
•
В случае если конструкцией станка не предусмотрен пылес-
борный патрубок, очистите его с помощью щетки, сбросив дре-
весную стружку и пыль на пол. Произведите уборку древесной
стружки и пыли с помощью пылесоса.
