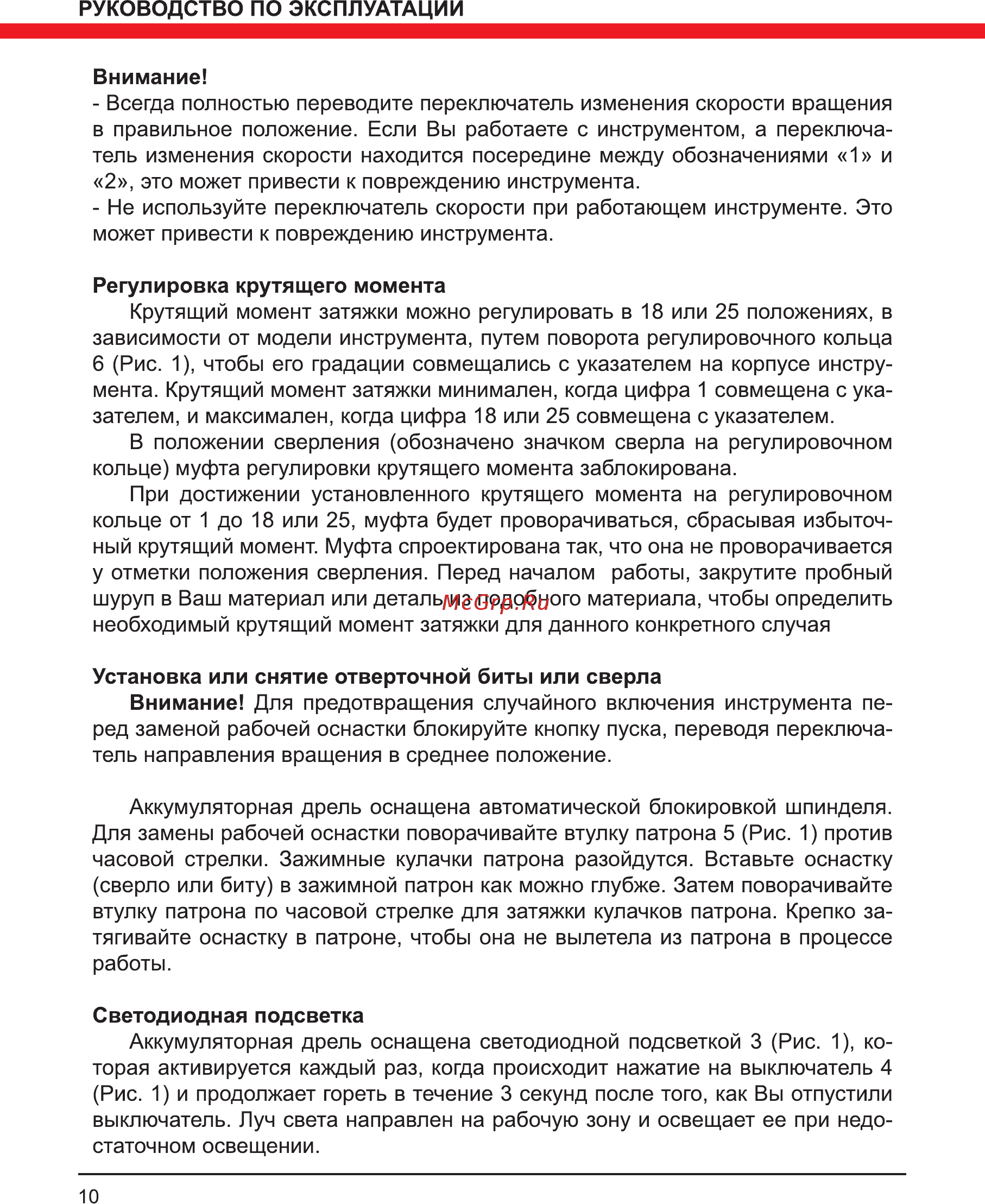

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Внимание Всегда полностью переводите переключатель изменения скорости вращения в правильное положение Если Вы работаете с инструментом а переключа тель изменения скорости находится посередине между обозначениями 1 и 2 это может привести к повреждению инструмента Не используйте переключатель скорости при работающем инструменте Это может привести к повреждению инструмента Регулировка крутящего момента Крутящий момент затяжки можно регулировать в 18 или 25 положениях в зависимости от модели инструмента путем поворота регулировочного кольца 6 Рис 1 чтобы его градации совмещались с указателем на корпусе инстру мента Крутящий момент затяжки минимален когда цифра 1 совмещена с ука зателем и максимален когда цифра 18 или 25 совмещена с указателем В положении сверления обозначено значком сверла на регулировочном кольце муфта регулировки крутящего момента заблокирована При достижении установленного крутящего момента на регулировочном кольце от 1 до 18 или 25 муфта будет проворачиваться сбрасывая избыточ ный крутящий момент Муфта спроектирована так что она не проворачивается у отметки положения сверления Перед началом работы закрутите пробный шуруп в Ваш материал или деталь из подобного материала чтобы определить необходимый крутящий момент затяжки для данного конкретного случая Установка или снятие отверточной биты или сверла Внимание Для предотвращения случайного включения инструмента пе ред заменой рабочей оснастки блокируйте кнопку пуска переводя переключа тель направления вращения в среднее положение Аккумуляторная дрель оснащена автоматической блокировкой шпинделя Для замены рабочей оснастки поворачивайте втулку патрона 5 Рис 1 против часовой стрелки Зажимные кулачки патрона разойдутся Вставьте оснастку сверло или биту в зажимной патрон как можно глубже Затем поворачивайте втулку патрона по часовой стрелке для затяжки кулачков патрона Крепко за тягивайте оснастку в патроне чтобы она не вылетела из патрона в процессе работы Светодиодная подсветка Аккумуляторная дрель оснащена светодиодной подсветкой 3 Рис 1 ко торая активируется каждый раз когда происходит нажатие на выключатель 4 Рис 1 и продолжает гореть в течение 3 секунд после того как Вы отпустили выключатель Луч света направлен на рабочую зону и освещает ее при недо статочном освещении 10
