• Не выключайте станок из розетки электросети, выдергивая

кабель электропитания непосредственно за электрокабель.

Выключите станок специальной кнопкой и отсоедините кабель

электропитания от розетки электросети с помощью штепсель-

ной вилки.

• Недопустимо использовать станок с поврежденным кабелем

электропитания или другими узлами. Если Ваш станок работает

ненормально, в его конструкции отсутствуют какие-либо детали

и имеются механические повреждения, Вам необходимо обра-

тится в сервисный центр.

• Кабель электропитания располагайте в удалении от горячих

поверхностей и острых кромок и оберегайте его от поврежде-

ний.

• Не прикасайтесь к штепсельной вилке кабеля электропитания

станка мокрыми руками.

• ПОМНИТЕ! Маломощные или поврежденные удлинительные

кабели электропитания могут стать причиной пожара или пора-

жения электрическим током.

• Перед каждым включением станка производите его осмотр.

Если какие-либо части отсутствуют, деформированы или приш-

ли в негодность, или электрические узлы работают ненадлежа-

щим образом, выключите станок и отключите его от сети. Про-

изведите замену поврежденных, вышедших из строя частей и

установку отсутствующих деталей. Только после этого эксплуа-

тацию станка можно возобновить.

• При чистке станка используйте средства защиты дыхательных

путей (респиратор) и глаз (защитные очки).

• Не перегружайте и не модифицируйте станок. Станок будет

работать надежно и безопасно при выполнении только тех опе-

раций и с нагрузкой, на которую он рассчитан. Не изменяйте

конструкцию станка для выполнения работ, на которые он не

рассчитан и не предназначен.

• ОСТОРОЖНО! Применение любых принадлежностей и при-

способлений, а также выполнение любых операций помимо тех,

которые рекомендованы данной инструкцией, может привести к

несчастному случаю.

• Перед началом любых работ по техническому обслуживанию,

замене приспособлений или чистке станка отсоедините вилку

кабеля электропитания станка от розетки электросети.

• Контролируйте исправность деталей станка и надежность под-

вижных соединений. Любая неисправная деталь должна немед-

ленно ремонтироваться или заменяться.

Устройство и принцип работы станка

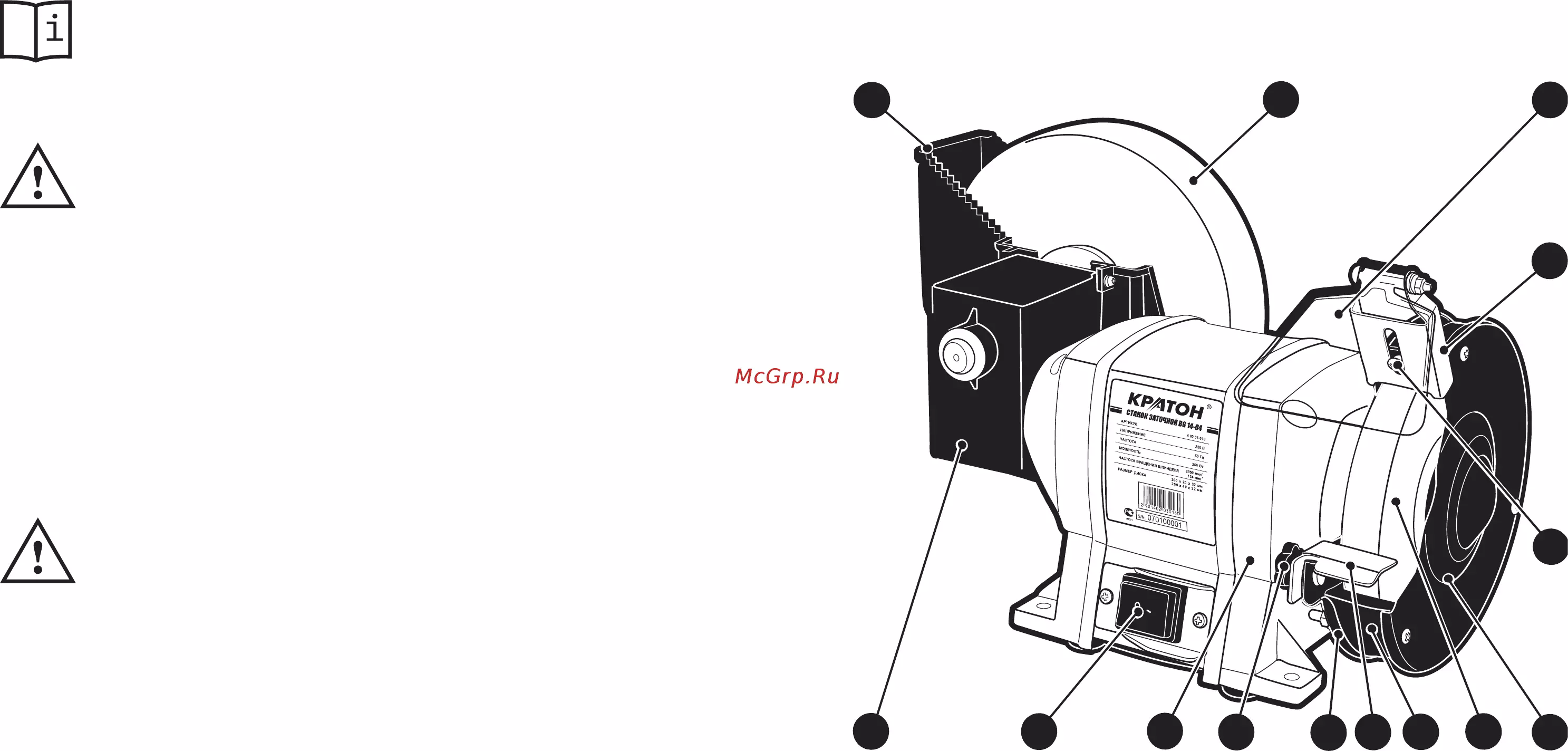

• Общий вид станка показан на рисунке 1, его подробное устрой-

ство приведено на схеме сборки (см. приложение Б).

• Корпус 13 станка конструктивно выполнен разборным, состоя-

щим из нескольких деталей, соединенных между собой при по-

мощи крепежных изделий (см. схему сборки). Внутри корпуса 13

смонтирован электродвигатель. На правую шейку вала электро-

двигателя установлен абразивный шлифовальный круг 8, пред-

назначенный для сухого шлифования при повышенной частоте

вращения. На корпусе 13 смонтирован червячный редуктор 1,

предназначенный для снижения частоты вращения абразивно-

го шлифовального круга 3. Абразивный шлифовальный круг

3 предназначен для мокрого шлифования деталей. При мокром

шлифовании нижняя часть шлифовального круга 3 погружена

в воду, залитую в поддон 2. Для предотвращения травм абра-

зивный шлифовальный круг 8 заключен в защитный кожух, со-

стоящий из крышек 7 и 11, кожуха 9.

• Станок оснащен подручником 10, предназначенным для под-

держки шлифуемой детали при выполнении сухого шлифова-

ния. Для защиты заточника от абразивной и металлической

пыли и искр, образующихся при работе, станок оснащен защит-

ным экраном 4 и искрогасителем 5. Остановка и пуск станка в

работу осуществляется при помощи двухпозиционного выклю-

чателя 14. Электропитание к электродвигателю станка подводит-

ся через кабель электропитания с вилкой (см. схему сборки).

• Процесс шлифования поверхности заготовки осуществляется

абразивными зернами вращающегося шлифовального круга 3

или 8. Подача (и прижим) заготовки к абразивному шлифоваль-

ному кругу 3 или 8 осуществляется вручную за счет усилия за-

точника.
