4.2.19. Будьте внимательны при работе пикой или зубилом: часть заготовки может отско-

чить или упасть и причинить травму.

4.2.20. При обработке заготовки, во избежание получения травмы и поломки рабочего ин-

струмента, необходимо следить за тем, чтобы обороты не снижались, и рабочий инстру-

мент не зажимался в заготовке.

ВНИМАНИЕ : При зажатии рабочего инструмента в обрабатываемом материале пер-

форатор начнёт сам проворачиваться и тем самым выворачивать руки оператора,

поэтому во избежание получения травм необходимо немедленно отпустить кнопку

выключателя.

ПОМНИТЕ: Ручной электрический перфоратор является источником повышенной

опасности. Настоятельно рекомендуем перед каждым выполнением определённого

вида работы чётко знать (изучить, повторить, проконсультироваться) и во время

работы строго выполнять методы, технологию и правила безопасности процесса,

чётко выполнять правила действующей электро и пожарной безопасности.

5. ПОДКЛЮЧЕНИЕ МАШИНЫ К ИСТОЧНИКУ ПИТАНИЯ

5.1. Требования к сети электропитания

5.1.1. Перфоратор подключается к сети с напряжением 220 В частотой 50 Гц.

5.1.2. Запрещается переделывать вилку шнура питания перфоратора, если она не соот-

ветствует размеру вашей розетки и изменять длину шнура питания.

5.1.3. При повреждении шнура питания его должен заменить уполномоченный сервисный

центр (услуга платная).

5.2. Особенности эксплуатации

ВНИМАНИЕ! Для исключения опасности повреждения двигателя регулярно очищай-

те перфоратор и вентиляционные каналы корпуса от мусора и пыли. Таким образом

обеспечивается беспрепятственное охлаждение двигателя. Не допускайте попада-

ния внутрь корпуса перфоратора посторонних предметов и жидкостей.

5.2.1. Если двигатель не запускается или внезапно останавливается при работе, сразу же

отключите машину. Отсоедините вилку шнура питания машины от розетки электрической

сети. Проверьте состояние электрической сети. Если сеть исправна, включите машину

ещё раз. Если двигатель машины не работает, обратитесь в уполномоченный сервисный

центр.

5.2.2. Колебания напряжения сети в пределах ±10% относительно номинального значения

не влияют на нормальную работу машины. Однако, при тяжёлой нагрузке необходимо,

чтобы на двигатель подавалось напряжение 220 В.

5.2.3. Не перегружайте машину. При выполнении работ, регламентированных данным

«Руководством», не допускайте чрезмерного усилия подачи, вызывающего существенное

падение оборотов электродвигателя. Невыполнение этого требования способно привести

к перегрузке и выходу из строя электродвигателя машины. Не допускается эксплуатация

машины с признаками кольцевого искрения на коллекторе электродвигателя.

5.2.4. Большинство проблем с двигателем вызвано ослаблением или плохими контактами

в разъёмах, перегрузкой, пониженным напряжением (возможно, вследствие недостаточно-

го сечения подводящих проводов).

5.2.5. При большой длине и малом поперечном сечении подводящих проводов на них про-

исходит дополнительное падение напряжения, которое приводит к проблемам с двигате-

лем. Поэтому для нормальной работы машины необходимо достаточное поперечное се-

чение подводящих проводов. Рекомендованное поперечное сечение медного провода 1,5

мм² при общей длине не более 15 метров. При этом, не имеет значения, осуществляется

подвод электроэнергии к машине через стационарные подводящие провода, через удли-

нительный кабель или через комбинацию стационарных и удлинительный кабелей.

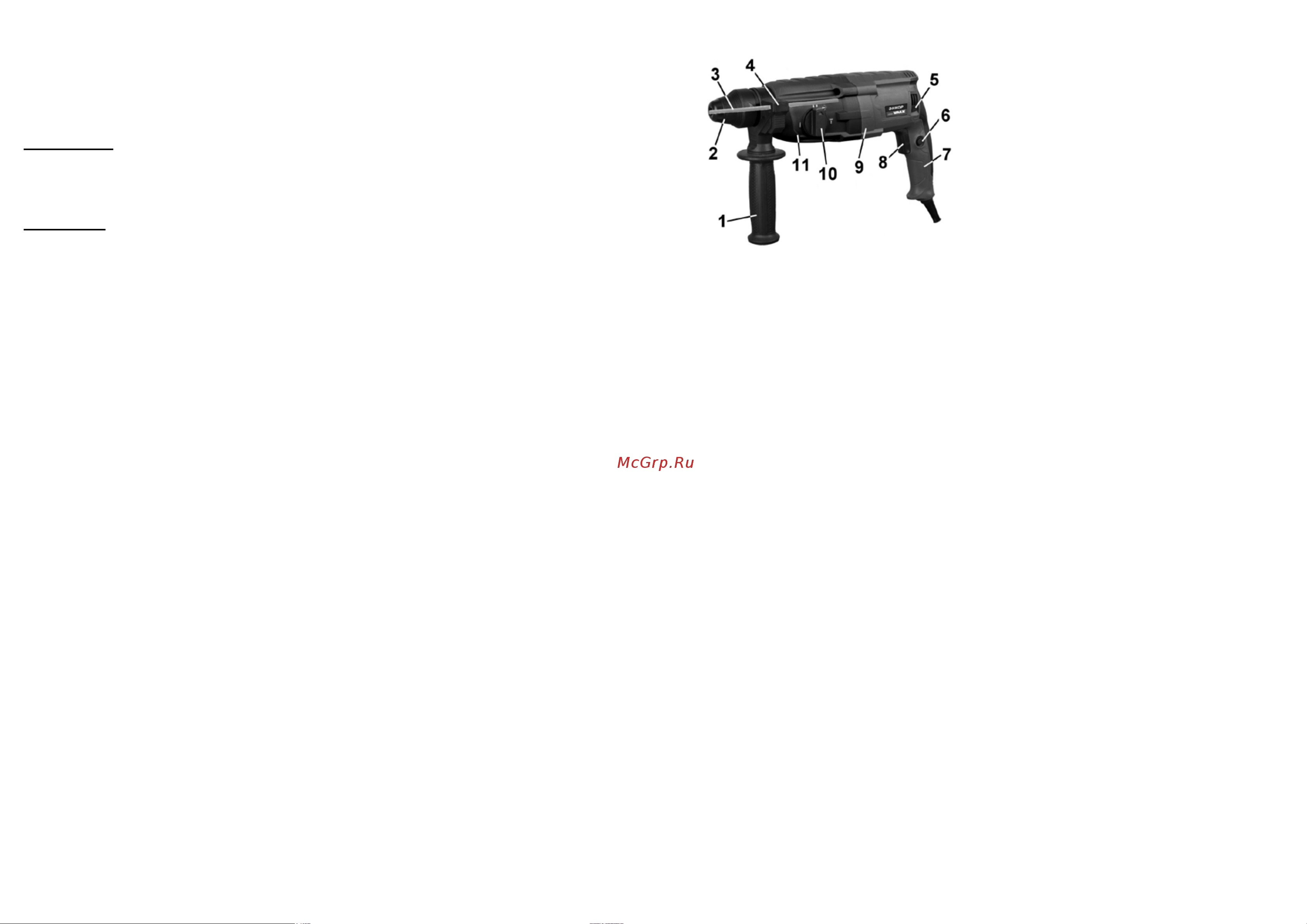

6. УСТРОЙСТВО ПЕРФОРАТОРА, Рис.2

Рис. 2

1. Рукоятка дополнительная

2. Патрон

3. Ограничитель глубины сверления

4. Фиксатор ограничителя глубины сверления

5. Переключатель направления вращения

шпинделя (реверс)

6. Кнопка фиксации выключателя

7. Шнур питания

8. Выключатель

9. Корпус электродвигателя

10. Переключатель режима работы

11. Корпус редуктора

ЗАПРЕЩАЕТСЯ производить изменение направления вращения переключателем

реверса (5) или режима работы переключателем (10) при нажатом выключателе (8) и

вращающемся патроне (2).

7. СБОРКА, Рис.2

7.1. Вращая ручку дополнительной рукоятки (1) против часовой стрелки, ослабьте хомут и

установите рукоятку на перфоратор. Установите рукоятку в удобное положение. Зафикси-

руйте дополнительную ручку (1) вращением по часовой стрелке.

7.2. Нажмите на фиксатор (4). Вставьте ограничитель глубины сверления (3) в специаль-

ное отверстие на дополнительной рукоятке (1). Отпустите фиксатор (4) в выбранном по-

ложении ограничителя глубины сверления (3).

8. ПОДГОТОВКА К РАБОТЕ (Рис.2)

8.1. Проведите внешний осмотр рабочего инструмента и оснастки (адаптеров и переход-

ников). Убедитесь в отсутствии внутри патрона (2) перфоратора пыли и строительного

мусора.

8.2. Вставьте предварительно смазанный хвостовик рабочего инструмента или оснастки в

патрон (2) перфоратора до характерного щелчка. Втулка патрона (2) должна находиться в

исходном положении. Проверьте рабочий инструмент или оснастку, они должны надёжно

зафиксироваться в патроне перфоратора, имея небольшой осевой люфт.

8.3. Для извлечения рабочего инструмента или оснастки из патрона перфоратора отведи-

те втулку патрона (2) назад и извлеките хвостовик рабочего инструмента или оснастки из

патрона (2).

9. ПОРЯДОК РАБОТЫ ПЕРФОРАТОРОМ

ЗАПРЕЩАЕТСЯ производить изменение направления вращения патрона (2) пере-

ключателем реверса (10) или режима работы переключателем (9) при нажатом вы-

ключателе (8) и вращающемся патроне (2).

9.1. Включение, Рис. 3

9.1.1. Подключите вилку шнура питания перфоратора к розетке электрической сети. Удер-

живайте крепко перфоратор за рукоятки (1) и (6) с учётом его веса и отдачи в момент пус-

ка.

9.1.2. Нажмите выключатель (8), патрон (2) перфоратора начнет вращаться.

Для длительной работы, удерживая выключатель (8) в нажатом положении, зафиксируйте

его в этом положении нажатием кнопки фиксации выключателя (6).

9.1.3. Для выключения перфоратора отпустите выключатель (8). Если выключатель (8)

зафиксирован кнопкой фиксации (6), для выключения кратковременно нажмите и отпусти-

те выключатель (8).
