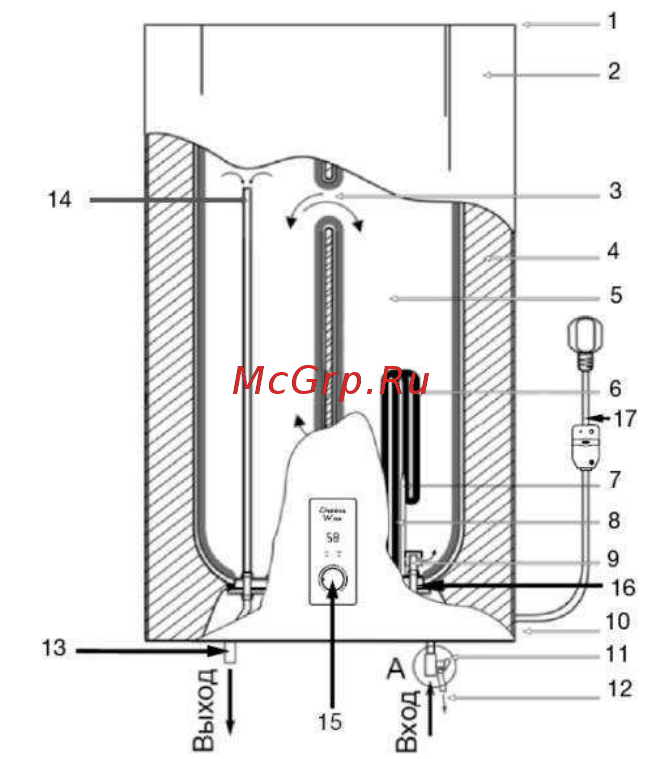

1М2019 5 Нагревательный элемент 6 Правая комбинированная защитная крышка 7 Трубка датчика термостата 8 Комбинированный предохранительный клапан требуется обязательная установка на патрубок подачи холодной воды Поз А 9 Аварийный слив избыточного давления воды При работе водонагревателя возможно подтекание воды из отверстия аварийного слива Это нормально 10 Входной патрубок с рассекателем 11 Патрубок выхода горячей воды 12 Патрубок резервного слива воды может быть использован для слива воды в момент чистки внутренней поверхности резервуара при его техническом обслуживании 13 Защитный магниевый анод 14 Теплоизоляционный слой из пенополиуретана 15 Внешний декоративный корпус 16 Панель управления 17 Термовыключатель 18 Сетевой шнур с УЗО и вилкой На рисунке 4 представлено устройство водонагревателя вертикального типа серии SWH РЭМ9 Изображение приведено в качестве справочной информации и может отличаться от реальн прибора 1 Верхняя комбинированная защитная крышка 2 Внешний декоративный корпус 3 Система переливов 4 Теплоизоляционный слой из пенополиуретана 5 Внутренний резервуар 6 Нагревательный элемент 7 Трубка датчика термостата 9
