7.3. Проверка целостности, измерение сопротивления, проверка

диода, измерение емкости (см. рис. 4)

1) Выберите соответствующий режим измерения

2) Вставьте красный измерительный провод в гнездо «+», а чёрный в

гнездо «COM».

3) Подсоедините щупы измерительных проводов к тестируемому объе-

му напряжения.

4) На дисплее отобразится измеренное значение.

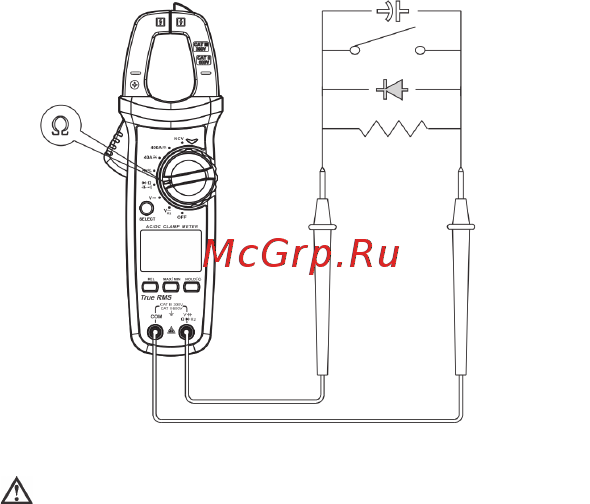

Рис 4. Проверка целостности, измерение сопротивления, проверка

диода, измерение емкости

• Не работайте с проводниками под напряжением выше 60В DC или

30В AС, чтобы избежать поражения током.

• При измерении сопротивления все тестируемые цепи должны быть

отключены от питания, а все конденсаторы разряжены.

• Если сопротивление измерительных проводов превышает 0,5 Ω, про-

верьте правильность подключения и отсутствие повреждений контура.

• Если измеряется сопротивление разомкнутой цепи, или измеряемое

сопротивление превышает максимальный диапазон прибора, на

дисплее отобразится индикатор перегрузки «OL».

• Для получения верных показаний при измерении ёмкости, меньшей

100nF, рекомендуется пользоваться функцией относительных изме-

рений REL.

Емкость

Целостность

Диод

Сопротивление

Красный Черный
