11
RILON ARC 200 C / ARC 200 CF / ARC 250 С
ПТК RILON ARC 250 C

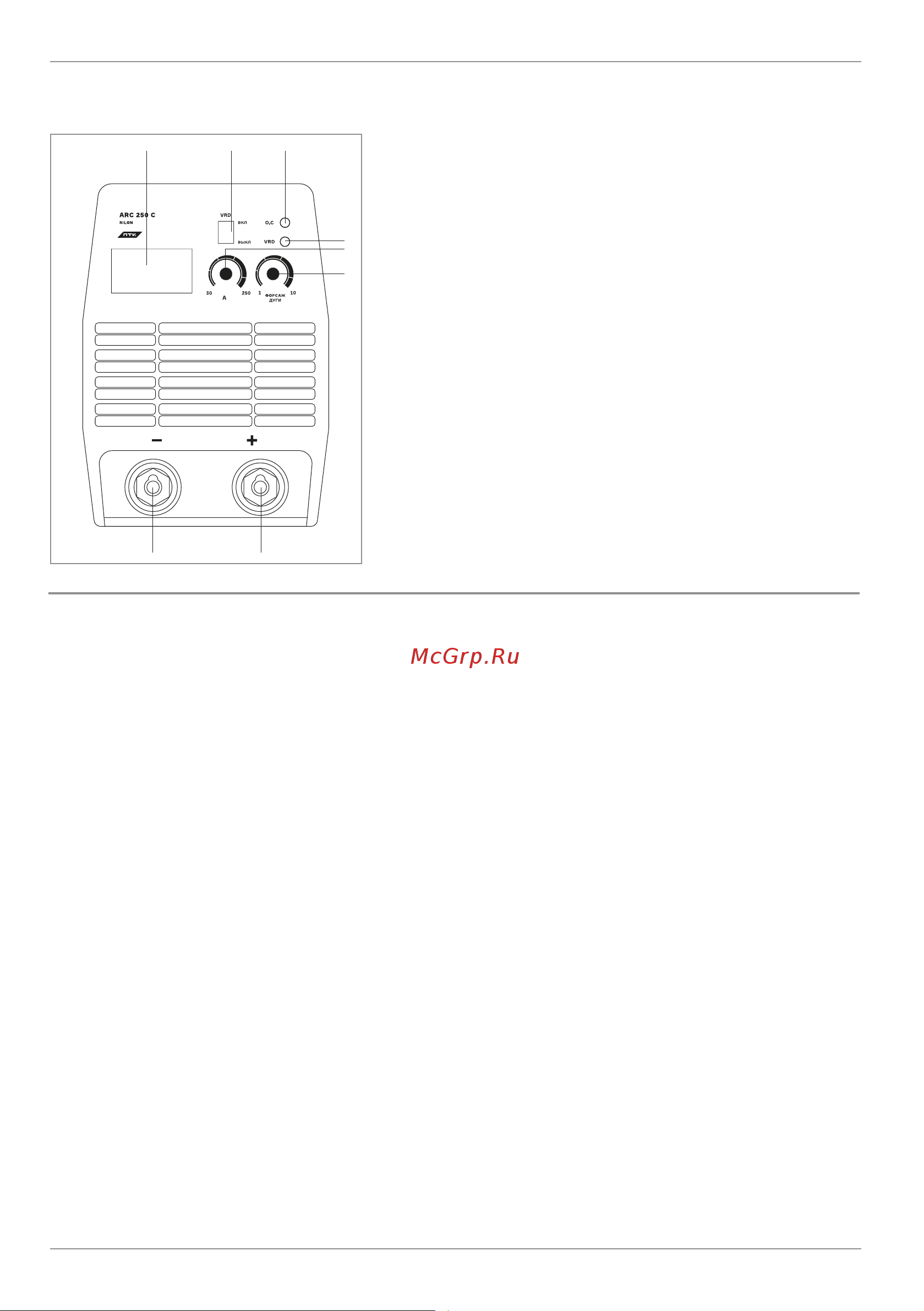

Передняя панель:
1. Цифровой дисплей
2. Индикатор перегрева
3. Регулятор сварочного тока
4. Регулятор форсажа дуги
5. Индикатор VRD
6. Кнопка подключения VRD (ВКЛ/ВЫКЛ)
7. Разъем подключения «+»
8. Разъем подключения «-»
Задняя панель:
1. Сетевой кабель (220 В)
2. Кнопка подключения к сети (ВКЛ/ВЫКЛ)
3. Вентиляционное отверстие
1 6
4
5
3
2
8 7
УСТАНОВКА И
ЭКСПЛУАТАЦИЯ
Аппарат оснащен сетевым кабелем, подсоедините его к источ-
нику питания с требуемыми параметрами электросети. Свароч-
ный аппарат следует подключать к правильно установленной
розетке с заземляющим контактом. Провода сетевого кабеля
должны иметь надежный контакт с сетевым разъемом, чтобы
избежать окисления контактов. Заземлите аппарат для предот-
вращения возникновения статического электричества и утечки
токов.
Перед подключением аппарата к сети необходимо проверить
входное напряжение, фазы и частоту питающей сети. Более
подробная информация о параметрах входного питания указа-
на в разделе «Технические характеристики» или на заводской
табличке на корпусе аппарата.
1. Подсоединение
сетевого кабеля к
источнику питания
2. Подсоединение
кабелей для MMA сварки
На передней панели сварочного аппарата есть два разъема –
это «+» и «-». Вставьте кабельные вилки в разъемы и до упора
затяните их по часовой стрелке. Будьте осторожны, при не-
плотном подсоединении кабелей возможны повреждения, как
кабельного разъема, так и источника питания. В целях безопас-
ности необходимо заземление.
При сварке покрытым электродом существуют два варианта
подключения сварочных кабелей. В режиме «Обратной поляр-
ности» электрододержатель подключается к гнезду «+», а ка-
бель заземления от свариваемого изделия к гнезду «-». В режи-
ме «Прямой полярности» электрододержатель подключается к
гнезду «-», а изделие к гнезду «+».
