ПТК МАСТЕР MIG 200 SYNERGY D77 / MIG 230 SYNERGY D88
10

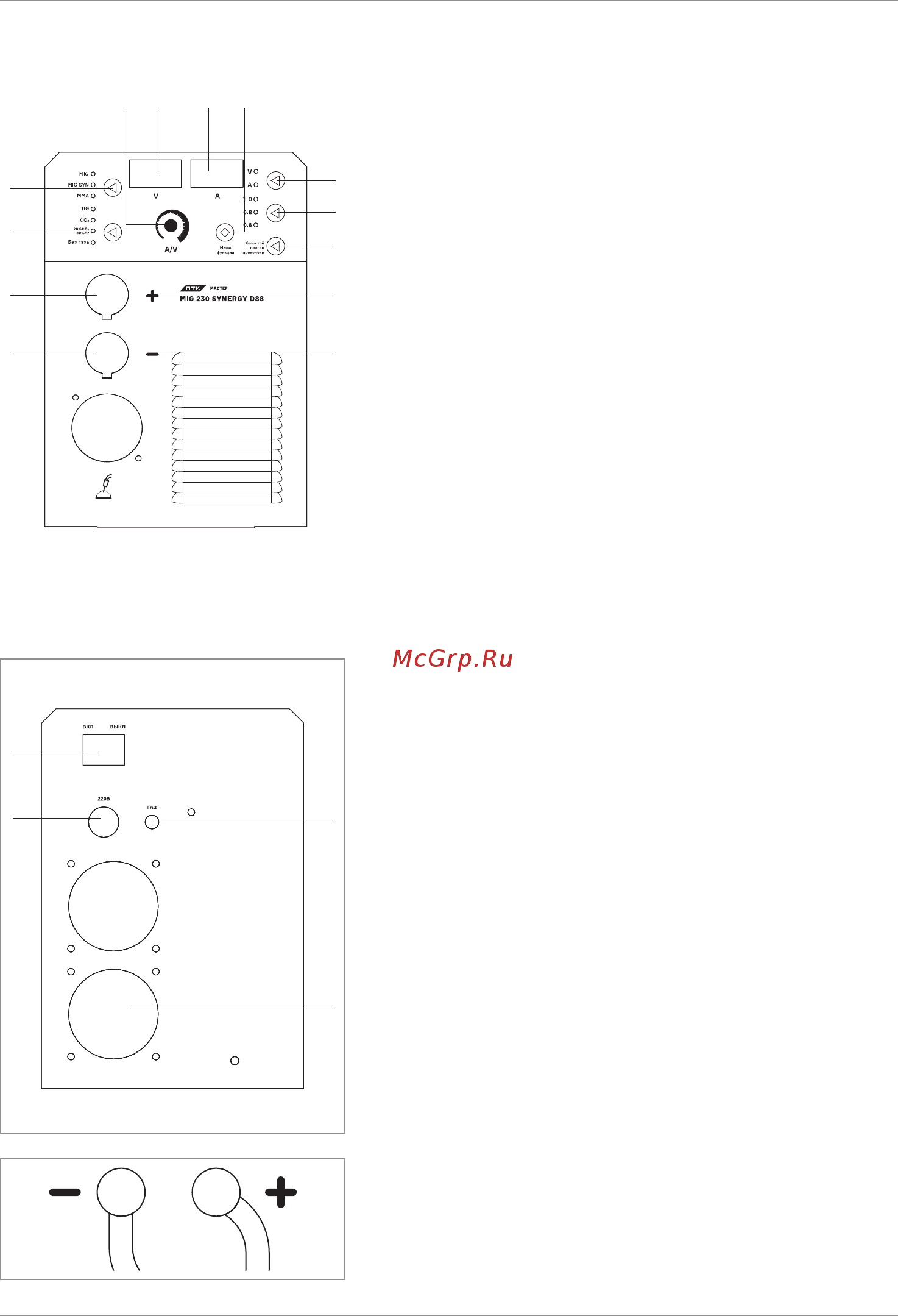

ФУНКЦИИ ПАНЕЛИ УПРАВЛЕНИЯ
Передняя панель:
1. Выбор режима:
• Ручные настроки MIG
• Синергетические настроки MIG
• Ручная дуговая сварка MMA
• Lift TIG
2. Выбор газа:
• CO
2
• Смесь газов
• Без газа
3. Регулятор напряжения и тока
4. Индикатор тока
5. Индикатор напряжения
6. Меню, выбор функци
7. Выбор тока и напряжения
8. Выбор диаметра проволоки
9. Кнопка холостого прогона проволоки
10. Разъем (+)
11. Разъем (-)
12. Кабель смены полярности
13. Разъем подключения сварочно горелки
Задняя панель:
1. Сетево кабель
2. Кнопка ВКЛ/ВЫКЛ
3. Штуцер подключения газа
4. Вентиляционное отверстие
Смена полярности
Кабели смены полярности расположены
в отсеке, рядом с подающим
механизмом.
6
3
5
4
8
10
7
9
11
2
12
13
1
3
4
1
2
