Горелки инжекторные Г2А МИНИ с цельно-

тянутыми медными наконечниками предна-

значены для ручной ацетилено-кислородной

сварки, пайки, нагрева и других видов газо-

пламенной обработки металлов.

Основные параметры горелок соответству-

ют требованиям ГОСТ 12.2.008 и ГОСТ 1077.

Горелка выпускается в климатическом ис-

полнении УХЛ1 для типа атмосферы II по

ГОСТ 15150 для работы в интервале темпе-

ратур от -20°С до +50°С.

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Горелка Г2А МИНИ в сборе 1 шт.

Медные цельнотянутые наконечники

(№ 0А, 1А, 2А, 3А) 4 шт.

Ниппель и гайка с левой резьбой М12×1,25LH

для подачи ацетилена по 1 шт.

Ниппель и гайка с правой резьбой М12×1,25

для подачи кислорода по 1 шт.

Руководство по эксплуатации 1 шт.

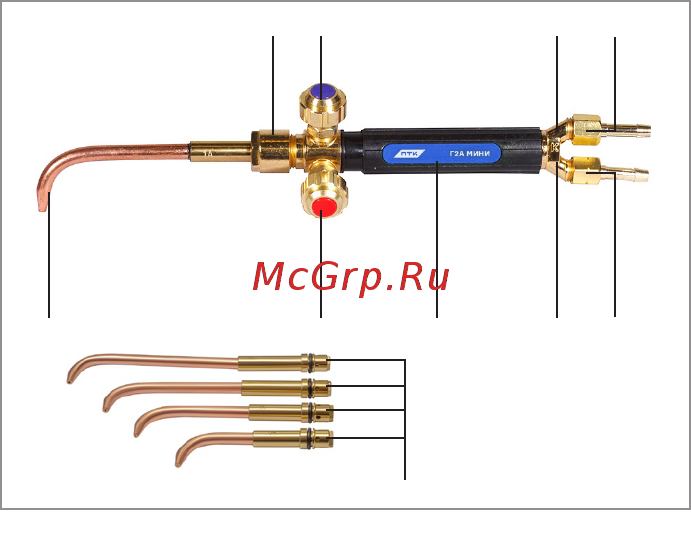

Горелка состоит из рукоятки (1) с запорно-ре-

гулировочными вентилями ацетилена (2),

кислорода (3), присоединительных штуцеров

(6 и 7), ниппеля и гайки (8 и 9) для крепления

газоподводящих рукавов по ГОСТ 9356 с вну-

тренним ø 6мм, накидной гайки (4) и сменных

медных цельнотянутых наконечников (5).

Каждый наконечник имеет свою смеситель-

ную камеру (на которой стоит маркировка с

указанием номера наконечника и типа горю-

чего газа), а также – свой инжектор.

4 3

5 2 6 8

• Перед началом работы необходимо осмо-

треть горелку и убедиться в отсутствии

механических повреждений, а также про-

верить герметичность всех узлов и соеди-

нений горелки. Убедиться в герметичности

присоединения рукавов.

• Установите рабочее давление кислорода

и ацетилена в соответствии с указанными

данными в технических характеристиках.

• Для зажигания горелки необходимо сна-

чала приоткрыть вентиль ацетилена на

1/2 оборота и зажечь горелку. Затем, до-

бавляя кислород и ацетилен, отрегулиро-

вать пламя.

ВНИМАНИЕ! С целью недопущения обра-

зования взрывоопасной смеси в рукавах

и баллонах, не допускайте открытия обоих

вентилей горелки одновременно при зажига-

нии горелки. Для выключения горелки сна-

чала закрыть вентиль ацетилена (2), а затем

вентиль кислорода (3). При возникновении

внутреннего горения (обратного удара) не-

медленно перекройте вентили на горелке и

запорные вентили на баллонах или газораз-

борных постах. Отсоедините горелку от ру-

кавов и осмотрите ее.

1. Ствол (рукоятка).

2. Запорно-регулировочный винт (Ацетилен).

3. Запорно-регулировочный винт (Кислород).

4. Накидная гайка (держатель наконечни-

ков).

5. Медные цельнотянутые наконечники

(№ 0А, 1А, 2А, 3А).

6. Штуцер (Ацетилен).

7. Штуцер (Кислород).

8. Ниппель и гайка с левой резьбой М12×1,25LH

для подачи ацетилена.

9. Ниппель и гайка с правой резьбой М12×1,25

для подачи кислорода.

ПРАВИЛА ЭКСПЛУАТАЦИИ
