Редукторы предназначены для понижения

давления газа, поступающего из баллона, и

автоматического поддержания постоянным

заданного рабочего давления при газопла-

менной обработке металлов.

Редукторы:

• Редуктор кислородный БКО-50 МИНИ

• Редуктор пропановый БПО-5 МИНИ

• Редуктор пропановый БПО-5-5 АЛ

без манометра

• Редуктор ацетиленовый БАО-5 МИНИ

• Редуктор углекислотный УР-6 МИНИ

• Редуктор азотный А-90 МИНИ

Редукторы изготавливаются в соответствии

с требованиями технических условий ТУ

3645-002-54288960-2009, ГОСТ 12.2.008 и

ГОСТ 13861. Редукторы выпускаются в кли-

матическом исполнении УХЛ2 для типа ат-

мосферы II и группы условий эксплуатации

– 3 по ГОСТ 15150, для работы в интервале

температур от -25°С до +50° С. Для редукто-

ров УР-6 МИНИ от +5°С до +50°С.

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Редуктор 1 шт.

Прокладка входного штуцера

(кроме БАО-5 МИНИ) 1 шт.

Руководство по эксплуатации 1 шт.

ПРИМЕЧАНИЕ: Допускается прикладывать

отдельно (в общей упаковке): ниппель, гайку

накидную для крепления ниппеля и регулиру-

ющий маховик или винт.

Устройство редукторов и способ их присо-

единения к источнику питания газом пока-

заны на схеме. Понижение давления газа,

поступающего в редуктор из баллона, про-

исходит путем его одноступенчатого расши-

рения при прохождении через зазор между

седлом, выполненном в корпусе, и редуци-

рующим клапаном в камеру рабочего дав-

ления. Газ, пройдя фильтр, через входной

штуцер попадает в камеру высокого давле-

ния. При вращении регулирующего винта по

часовой стрелке усилие нажимной пружины

передается через мембрану и толкатель на

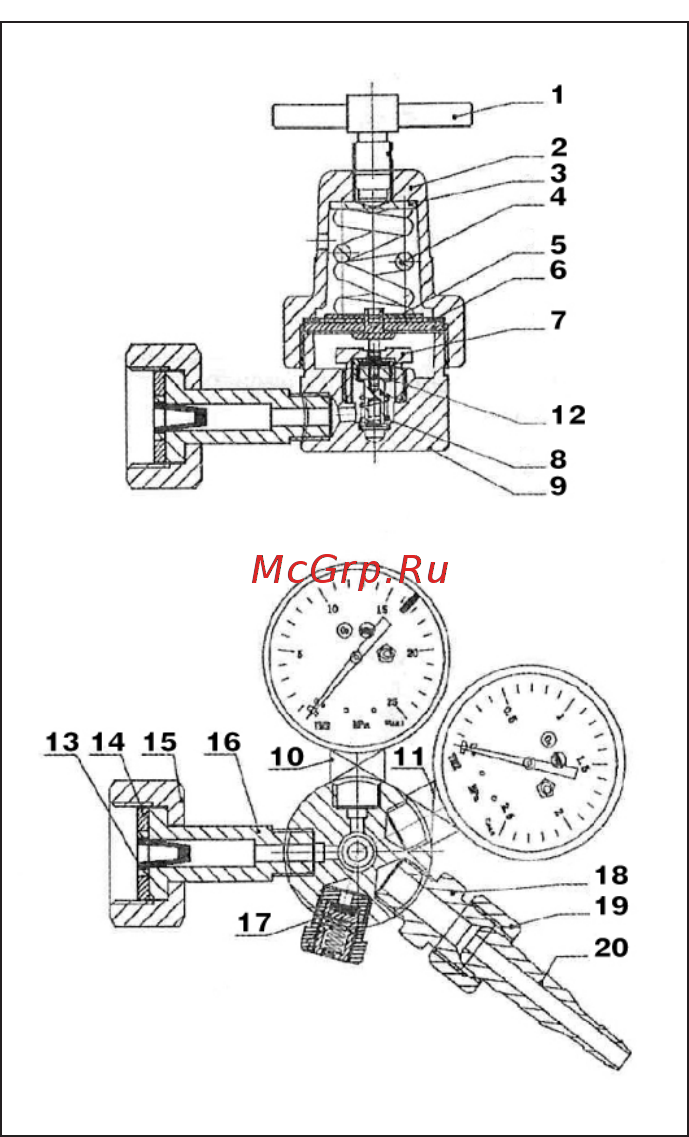

Редукторы:

1. Маховик.

2. Крышка редуктора.

3. Упор маховика.

4. Пружина задающая.

5. Мембрана редуктора.

6. Шайба.

7. Клапан редуцирующий.

редуцирующий клапан. Последний, переме-

щаясь, открывает проход газу через образо-

вавшийся зазор между клапаном и седлом, в

камеру рабочего (низкого) давления. Редук-

тор БПО-5 МИНИ комплектуется одним ма-

нометром, контролирующим рабочее (низ-

кое) давление.

Манометры, установленные на редукторах,

используемые в газовой сварке, резке, пайке

и аналогичных процессах, в соответствии с

ГОСТ 13861-89 не проверяются. В соответ-

ствии с ГОСТ 13861-89 на редукторы для

ацетилена и пропана предохранительные

клапаны не устанавливаются.
