Редуктор предназначен для понижения и ре-

гулирования давления газа, поступающего

из баллона, и автоматического поддержания

постоянного заданного рабочего давления

газа при питании постов и установок газовой

сварки, резки, пайки, нагрева и других про-

цессов газопламенной обработки.

БПО-5-5 АЛ без манометра - одноступенча-

тый газовый баллонный пропановый редук-

тор. Корпус редуктора изготовлен из алюми-

ния. Шкала регулировки давления нанесена

на корпус пружины, где точным указателем

выставляемого давления является торец ре-

гулирующего маховика (винта), который вы-

полнен из высокопрочного металлопластика.

Редукторы выпускаются в климатиче-

ском исполнении УХЛ2 для типа атмосфе-

ры II и группы условий эксплуатации – 3 по

ГОСТ15150, для работы в интервале темпе-

ратур от - 25 до +50° С.

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Редуктор пропановый без манометра 1 шт.

Руководство по эксплуатации 1 шт.

ВНИМАНИЕ: Допускается прикладывать от-

дельно (в общей упаковке): ниппель, гайку

накидную для крепления ниппеля, регулиру-

ющий маховик или винт.

Понижение давления газа, поступающего

в редуктор из баллона, происходит путем

одноступенчатого расширения его при про-

хождении через зазор между седлом и ре-

дуцирующим клапаном в камеру рабочего

давления.

При вращении регулирующего маховика

(винта) по часовой стрелке, усилие задаю-

щей пружины передается через мембрану и

толкатель на редуцирующий клапан. Во вре-

мя перемещения, толкатель открывает газу

проход из камеры высокого давления через

образовавшийся зазор между редуцирую-

щим клапаном и седлом в камеру рабочего

давления и демпфирующую камеру. Сила,

действующая на мембрану со стороны демп-

фирующей камеры, компенсирует силу за-

дающей пружины и способствует установле-

нию зазора, при котором давление в рабочей

камере остается постоянным при различном

расходе и различных входных давлениях

газа.

Присоединение к баллону:

• П р и с о е д и н и т е л ь н ы е р а з м е р ы н а в х о д е -

гайка накидная с внутренней резьбой: СП—

21,8LH

• Присоединительные размеры на выходе -

штуцер с гайкой (резьба): M16х1,5LH

• Отбор газа осуществляется через ниппель

универсальный, к которому присоединяет-

ся резинотканевый рукав диаметром 6 или

9 мм по ГОСТ 9356-75.

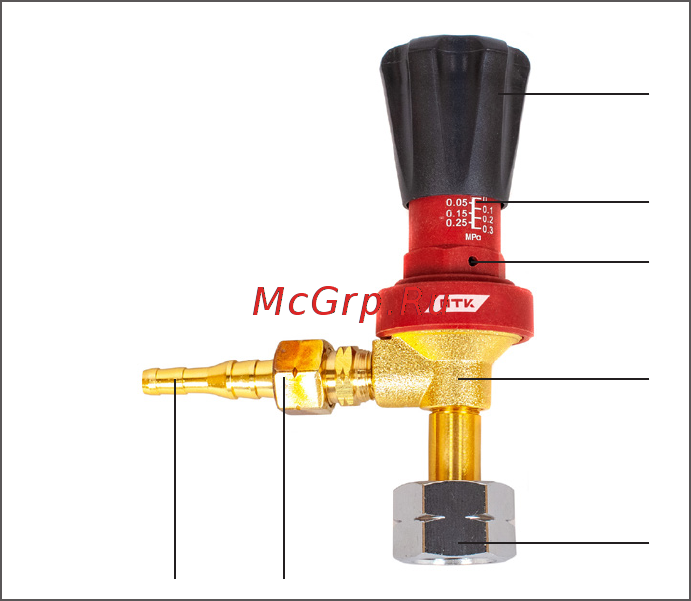

1. Корпус редуктора

2. Перепускное отверстие

3. Гайка накидная с внутренней резьбой

СП—21,8LH

4. Гайка накидная с внутренней резьбой

M16х1,5LH

5. Ниппель универсальный ø 6/9

6. Шкала регулировки давления

7. Регулирующий маховик (винт)

ВНИМАНИЕ! Производитель ведет дальней-

шую работу по усовершенствованию кон-

струкции редукторов (регуляторов расхода

газа), поэтому некоторые конструктивные

изменения могут быть не отражены в насто-

ящем руководстве по эксплуатации.
