6
ПОМНИТЕ: Ручная электрическая пильная машина
является источником повышенной
опасности. Настоятельно рекомендуем перед каждым выполнением определён
ного вида
работы чётко знать (изучить, повторить, проконсультироваться) и во в
ремя работы строго
выполнять методы, технологию и правила безопасности процесса. Чётко выполнять прави-
ла действующей электро и пожарной безопасности.
5. ПОДКЛЮЧЕНИЕ МАШИНЫ К ИСТОЧНИКУ ПИТАНИЯ
5.1. Требования к сети электропитания.
5.1.1. Машина подключается к сети с напряжением 220 В частотой 50 Гц.
5.1.2. Запрещается переделывать вилку шнура питания машины, если она не соответствует
размеру вашей розетки и изменять длину шнура питания.
5.1.3. При повреждении шнура питания его должен заменить уполномоченный сервисный
центр (услуга платная).
5.2. Особенности эксплуатации
ВНИМАНИЕ! Для исключения опасности повреждения двигателя регулярно очищай
те
машину и вентиляционные каналы корпуса от опилок и пыли. Таким образом обеспе-
чивается беспрепятственное охлажде
ние двигателя. Не допускайте попадания внутрь
корпуса машины посторонних предметов и жидкостей.
5.2.1. Если двигатель машины не запускается или внезапно останавлива
ется при работе,
сразу же отключите машину. Отсоедините вилку шнура питания машины от розетки электри-
ческой сети. Проверьте состояние электрической сети. Если сеть исправна, включите маши-
ну ещё раз. Если двигатель машины не работает, обратитесь в уполномоченный сер
висный
центр.
5.2.2. Колебания напряжения сети в пределах ±10% относительно номинал
ьного значения
не влияют на нормальную работу машины. Однако, при тяжёлой нагрузке необходимо, что-
бы на двигатель подавалось напряжение 220 В.
5.2.3. Не перегружайте машину. При выполнении работ, регламентированных данным «Ру-
ководством», не допускайте чрезмерного усилия подачи, вызывающего существенное паде-
ние оборотов электродвигателя. Невыполнение этого требования способно привести к пере-
грузке и выходу из строя электродвигателя машины. Не допускается эксплуатация ма
шины с
признаками кольцевого искрения на коллекторе электродвигателя.
5.2.4. Большинство проблем с двигателем вызвано ослаблением или плохи
ми контактами в
разъёмах, перегрузкой, пониженным напряжением (возможно, вследствие недостаточно
го
сечения подводящих проводов).
5.2.5. При большой длине и малом поперечном сечении подводящих проводов на них про-
исходит дополнительное падение напряжения, которое приводит к проблемам с двигате
лем.
Поэтому для нормальной работы машины необходимо достаточное поперечное сече
ние
подводящих проводов. Рекомендованное поперечное сечение медного провода
1,5 мм² при
общей длине не более 15 метров. При этом, не имеет значения, осуществляется под
вод
электроэнергии к машине через стационарные подводящие провода, через удлини
тельный
кабель или через комбинацию стационарных и удлинительный кабелей.
6. УСТРОЙСТВО ПИЛЫ

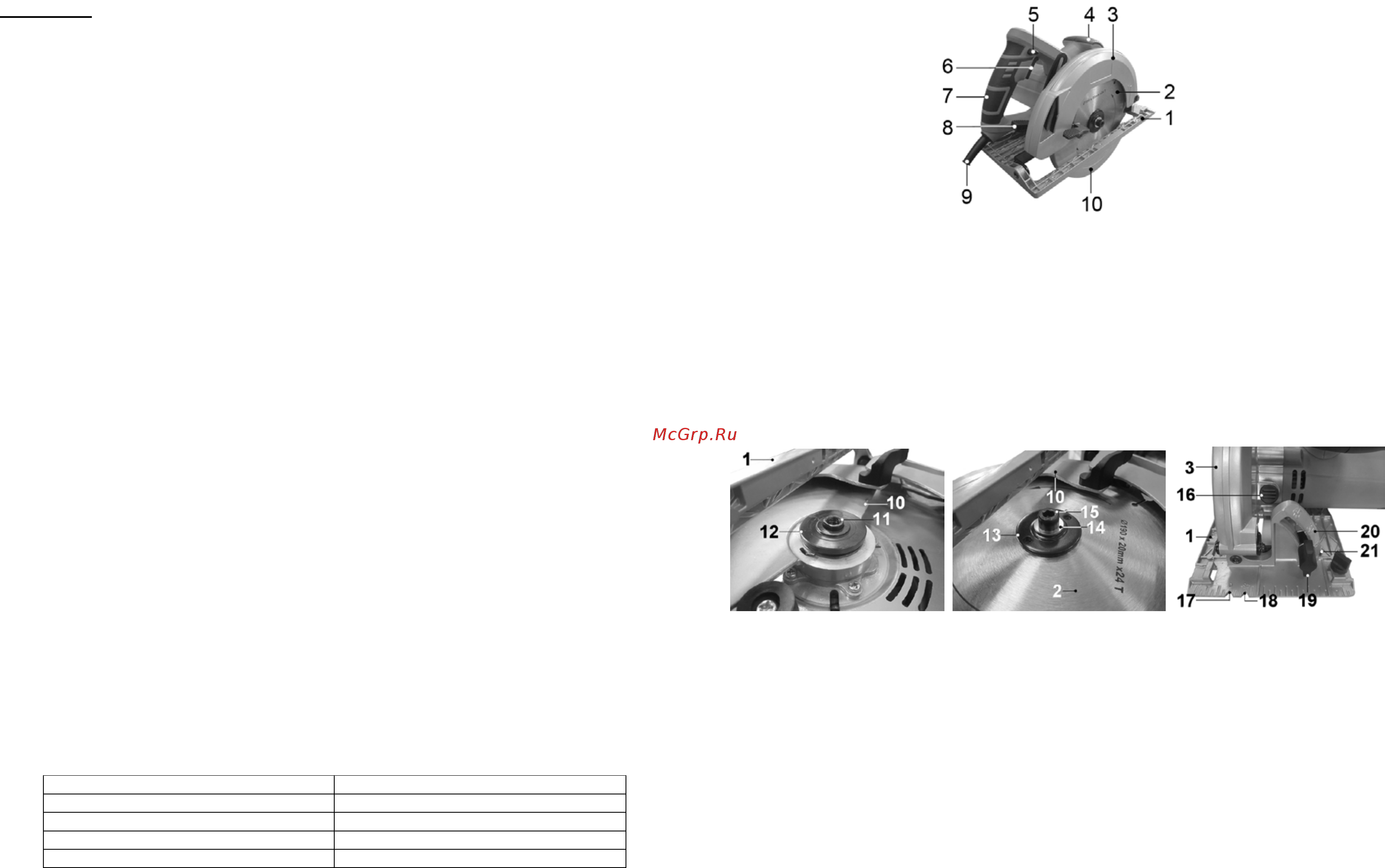

Устройство пилы представлено на рисунке 2.
1. Основание
6. Выключатель
2. Диск пильный
7. Рукоятка основная
3. Кожух неподвижный
8. Рычаг фиксатора глубины пиления
4. Рукоятка дополнительная
9. Шнур питания
5. Кнопка разблокировки выключателя
10. Кожух подвижный
Внимание! Перед проведением работ по подготовке к эксплуатации, регулировке и
техническому обслуживанию пилы необходимо отключить вилку шнура питания пи-
лы от розетки электросети.
7
Рис. 2
7. ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВКА
7.1 Установка пильного диска (Рис. 3-5)
Перед установкой пильного диска на машину убедитесь, что размеры пильного диска соот-
ветствуют размерам в таблице 2, а максимально допустимая частота вращения пильно
го
диска не превышает максимальную частоту вращения, указанную в таблице 2.
7.1.1. Установите на шпиндель (11) внутренний фланец (12), как показано на Рис. 3.
7.1.2. Переместите за рычаг подвижный кожух (10) и установите на внутренний фланец (12)
пильный диск (2).
7.1.3. При установке пильного диска (2) необходимо соблюдать направление вра
щения,
указанное стрелками на его корпусе
с направлением вращения шпинделя (11), указанном
стрелками на кожухах (3) и (10).
Рис.3.
Рис. 4.
Рис. 5.
7.1.3. Установите внешний фланец (13), шайбу (14) и болт (15). Удерживая кнопку блокиров-
ки шпинделя (16), ключом из комплекта поставки затяните болт (15).
7.1.4. Демонтаж пильного диска (2) произведите в обратной последовательности.
7.2. Регулировка угла наклона пильного диска (Рис. 5)
7.2.1. Для регулировки угла наклона пильного диска (2) ослабьте винт фиксации (19).
7.2.2. Угол наклона пильного диска (2), контролируйте по указателю (21) на шкале (20).
7.2.3. Зафиксируйте установленный наклон пильного диска (2) фиксирующим винтом (19).
7.2.4. Перед выполнением точных работ проверьте угол наклона пильного диска (2) угломе-
ром. Выполните пробное пиление на обрезках заготовки
и произведите инструментальное
измерение результата, при необходимости откорректируйте положение пильного диска (2).
7.2.5. На основании выполнены указатели (17) и (18), указывающие линию реза
пильного
диска (2) при пилении под углом 0º и 45º, соответственно.
Примечание. При наклонной распиловке значение глубины пропила, устанавливае
мое по
шкале на стойке (22), не сов
падает с истинным значением. В этом случае глубину пропила
следует измерять (как высоту) от вершины самого удалённого
зуба на пильном диске (2) до
опорной плоскости основания (1).
