Отсоедините вилку шнура питания электрорубанка от розетки электрической сети. Про-

верьте состояние электрической сети. Если сеть исправна, включите электрорубанок ещё

раз. Если двигатель не работает, обратитесь в уполномоченный сервисный центр.

5.2.2. Колебания напряжения сети в пределах ±10% относительно номинального значения

не влияют на нормальную работу электрорубанка. Однако, при тяжёлой нагрузке необхо-

димо, чтобы на двигатель подавалось напряжение 220 В.

5.2.3. Не перегружайте электрорубанок. При выполнении работ, регламентированных дан-

ным «Руководством», не допускайте чрезмерного усилия подачи, вызывающего существен-

ное падение оборотов электродвигателя. Невыполнение этого требования способно при-

вести к перегрузке и выходу из строя электродвигателя. Не допускается эксплуатация элек-

трорубанка с признаками кольцевого искрения на коллекторе электродвигателя.

5.2.4. Большинство проблем с двигателем вызвано ослаблением или плохими контактами в

разъёмах, перегрузкой, пониженным напряжением (возможно, вследствие недостаточного

сечения подводящих проводов).

5.2.5. При большой длине и малом поперечном сечении подводящих проводов на них про-

исходит дополнительное падение напряжения, которое приводит к проблемам с двигате-

лем. Поэтому для нормальной работы электрорубанка необходимо достаточное попереч-

ное сечение подводящих проводов. Рекомендованное поперечное сечение медного прово-

да 1,5 мм² при общей длине не более 15 м. При этом, не имеет значения, осуществляется

подвод электроэнергии к электрорубанку через стационарные подводящие провода, через

удлинительный кабель или через комбинацию стационарных и удлинительный кабелей.

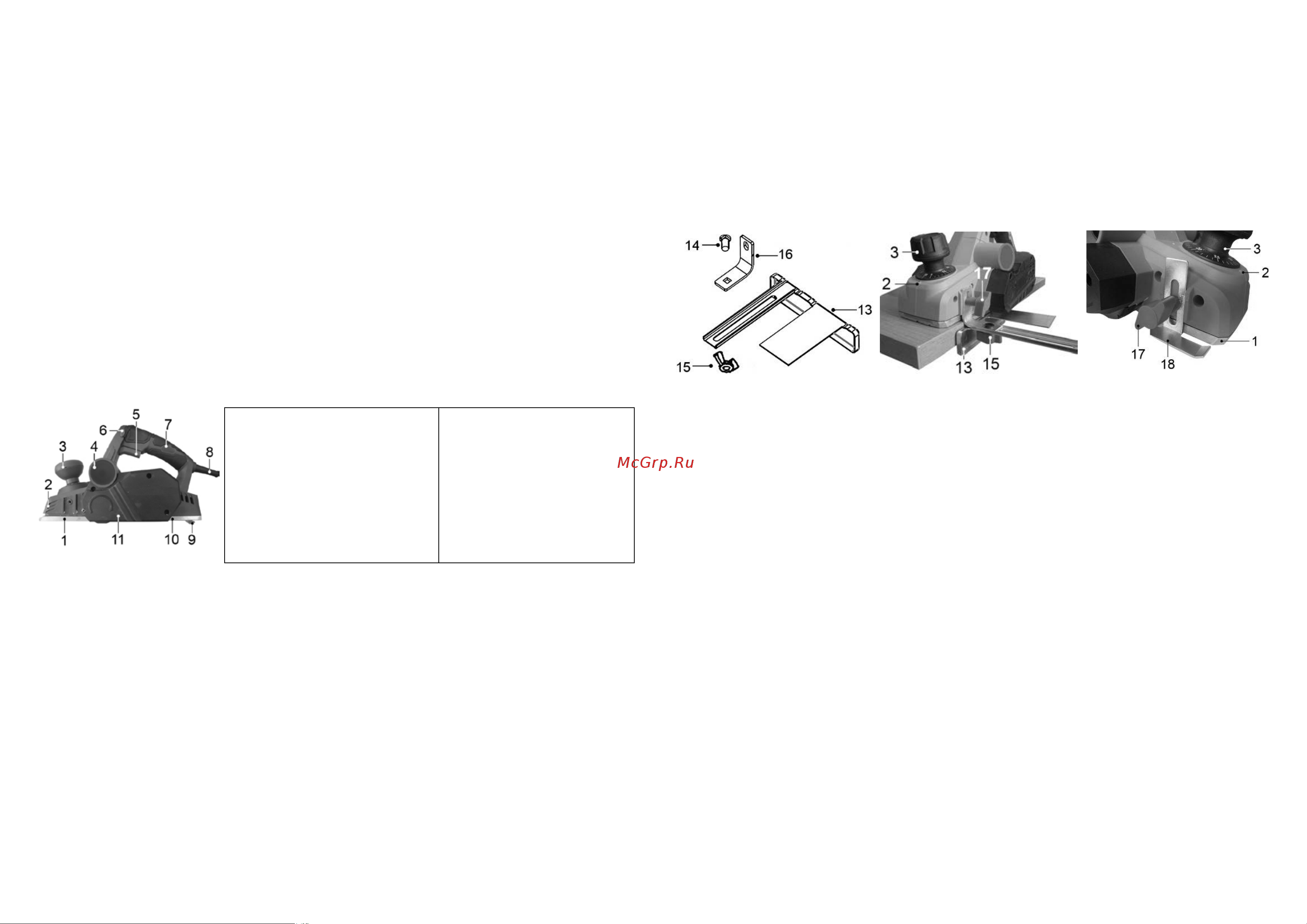

6. УСТРОЙСТВО ЭЛЕКТОРУБАНКА, Рис.2.

Рис. 2

1. Плита подвижная

2. Корпус

3. Ручка регулировки со шкалой

4. Патрубок пылеотвода

5. Выключатель

6. Кнопка разблокировки вы-

ключателя

7. Рукоятка

8. Шнур питания

9. Башмак

10. Плита неподвижная

11. Кожух приводного ремня

7. ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВКА

Внимание! Перед проведением любых работ по регулировке или замене оснастки

рубанка, отключите вилку сетевого шнура питания инструмента от розетки электри-

ческой сети.

7.1. Сборка и установка параллельного упора (Рис. 3-4)

7.1.1. Параллельный упор (13) позволяет ограничить ширину строгания.

7.1.2. Используя болт (14) с квадратным подголовником, смонтируйте кронштейн (16) на

упоре (13).

7.1.3. Зафиксируйте собранный узел барашковой гайкой (15).

7.1.4. Винтом (17) зафиксируйте параллельный упор (13) в сборе на корпусе (2) рубанка с

левой стороны.

7.1.5. Ослабьте барашковую гайку (15) и переместите упор (13) на необходимое расстоя-

ние. Зафиксируйте это положение параллельного упора (13) барашковой гайкой (15).

7.2. Установка ограничителя глубины строгания (Рис. 5)

7.2.1. Ограничитель глубины строгания (18) предназначен для задания глубины выбирае-

мой четверти (фальца).

7.2.2. Винтом (17) зафиксируйте ограничитель глубины строгания (18) на корпусе (2) рубан-

ка с правой стороны.

7.2.3. Установка глубины строгания контролируется по шкале на ограничи

теле глубины

строгания (18).

7.3. Регулировка глубины строгания

7.3.1. Вращением ручки регулировки (3) установите глубину строгания за один проход. Глу-

бина строгания - это разность расстояний между неподвижной плитой (10) и подвиж

ной

плитой (1) рубанка. Установка глубины строгания за один проход зависит от ширины заго-

товки, твердости материала, ее влажности, скорости подачи инструмента и подбирает

ся

опытным путем.

7.3.2. Установка глубины строгания за один проход контролируется по шкале на ручке (3).

7.4. Подключение пылесоса

7.4.1. Для эффективного удаления и сбора древесной стружки и пыли используйте рубанок

совместно с пылесосом.

Рис. 3

Рис. 4

Рис. 5

7.4.2. Шланг пылесоса подсоедините и надёжно закрепите к патрубку пылеотвода.

8. ПОРЯДОК РАБОТЫ ЭЛЕКТОРУБАНКОМ

8.1. Строгание

8.1.1. Регулировочной ручкой (3) установите глубину строгания за один проход, контроли

руя

ее по шкале на ручке (3).

8.1.2. Для включения рубанка нажмите кнопку разблокировки выключателя (6) и, удерживая

ее, нажмите клавишу выключателя (5).

8.1.3. Крепко удерживайте электрорубанок двумя руками. Дождитесь, когда

строгальный вал

достигнет максимальных оборотов.

8.1.4. Установите включенный рубанок подвижной (передней) плитой (1) на

закреплённую

обрабатываемую заготовку и, осторожно подведите ножи с торца доски и начните равно-

мерное движение вперед, без значительных усилий произведите строгание. Нажим на пе-

реднюю и заднюю ручки (3 и 7) электрорубанка должны быть одинаковыми.

8.1.5. Подпружиненный башмак (9) позволяет устанавливать рубанок на плоскую поверх-

ность без риска повредить ножи строгального вала или опорную поверхность.

Внимание! Строгание с большим усилием подачи может привести к перегреву двига-

теля электрорубанка и преждевременному выходу его из строя.

Для получения поверхности с меньшей шероховатостью скорость подачи электро

рубанка

необходимо уменьшить. Для уменьшения уступов, образующихся при обработке широких

поверхностей, производите строгание с наименьшей глубиной строгания.

8.2. Выборка четверти

8.2.1. Для выборки четверти (фальца) установите

ограничитель глубины строгания (18) на

необходимый размер глубины выборки.

8.2.2. Установите параллельный упор (13) на ширину выборки.

8.2.3. За несколько проходов снимите слой материала, установленный ограничителем глу-

бины строгания (18), изготовив четверть (фальц).

8.3. Снятие фасок

8.3.1. Снятие фасок осуществляется строганием электрорубанка по ребру заготовки с ис-

пользованием направляющих V-образных пазов на подвижной плите (1) электрорубанка.
