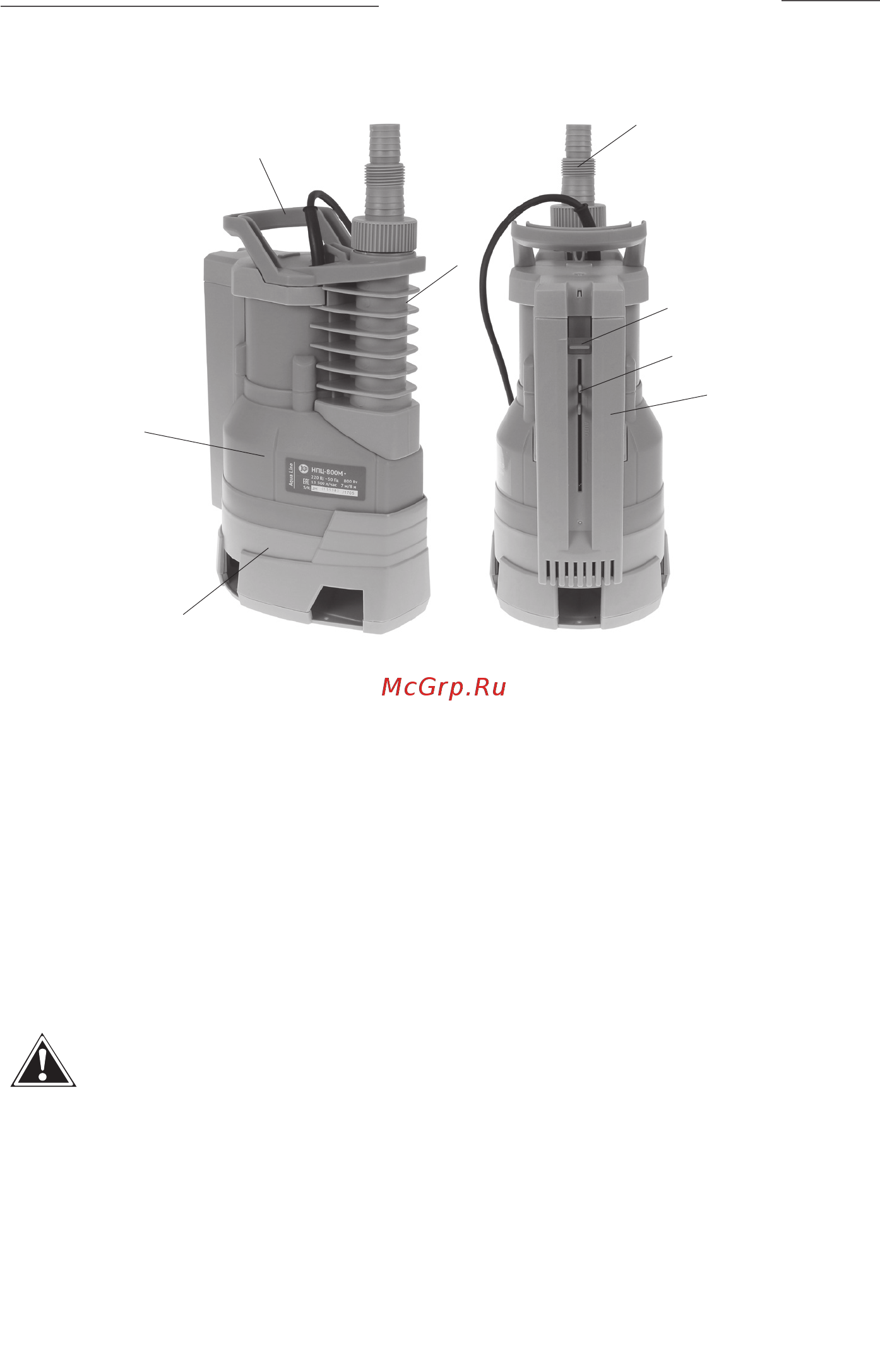

2.4 Общий вид насоса представлен на рис.1

1 – переключатель режимов работы;

2 - корпус встроенного поплавкового выключателя;

3 – рычаг реле уровня;

4 – корпус насоса;

5 – ручка;

6 – штуцер выходной;

7 – патрубок выходной;

8 – корпус нагнетателя.

Внимание! Внешний вид насоса может незначительно отличаться от

представленного на рисунке. Это связано с его дальнейшим техническим

совершенствованием. Изготовитель оставляет за собой право вносить

изменения в конструкцию и комплектацию насоса без предварительного

уведомления пользователей, с целью повышения потребительских ка-

честв товара.

2.5 Двигатель и насос расположены в пластиковом корпусе (рис.1 поз.4). По-

плавковый выключатель, переключатель режимов (рис.1 поз.1) и реле уровня

расположены в корпусе (рис.1 поз.2), закреплённом на корпусе насоса.

Насос приводится в действие асинхронным двигателем переменного тока.

рис.1
