11
Заземляющую жилу четырёхжильного кабеля, имеющую отличитель-
ную расцветку, крепить к станине винтом заземления внутри коробки вы-
водов.
ВНИМАНИЕ! Токоподводящий кабель должен быть оконцован кабель-
ными наконечниками, применение скруток не допустимо.
Вибраторы для напряжения 42 В подключаются к электрической сети
через понижающий трехфазный сухой трансформатор мощностью не ме-
нее 1 кВА.
Для этих вибраторов сечение токоподводящего кабеля рекомендуется
подбирать в зависимости от его длины:
2,5 мм
2
- при длине до 10 м.
4,0 мм
2
- при длине от 10 м до 15 м.
6,0 мм
2
- при длине от 15 м до 25 м.
7.6 После заземления вибратора следует обязательно проверить пра-
вильность присоединения и исправность заземляющей жилы кабеля.
7.7 До начала работы установите дебалансы вибратора в положение,
соответствующее выбранному статическому моменту согласно рисунку 3 и
таблицы 7, для чего при снятых крышках, ограждающих дебалансы, вы-
вернуть болты, соединяющие парные дебалансы на обоих концах вала, и
снова соединить их болтами в нужном положении.
ВНИМАНИЕ! Парные дебалансы на обоих концах вала должны быть
развернуты на одинаковый угол. При правильной установке они
симметричны относительно вертикали.

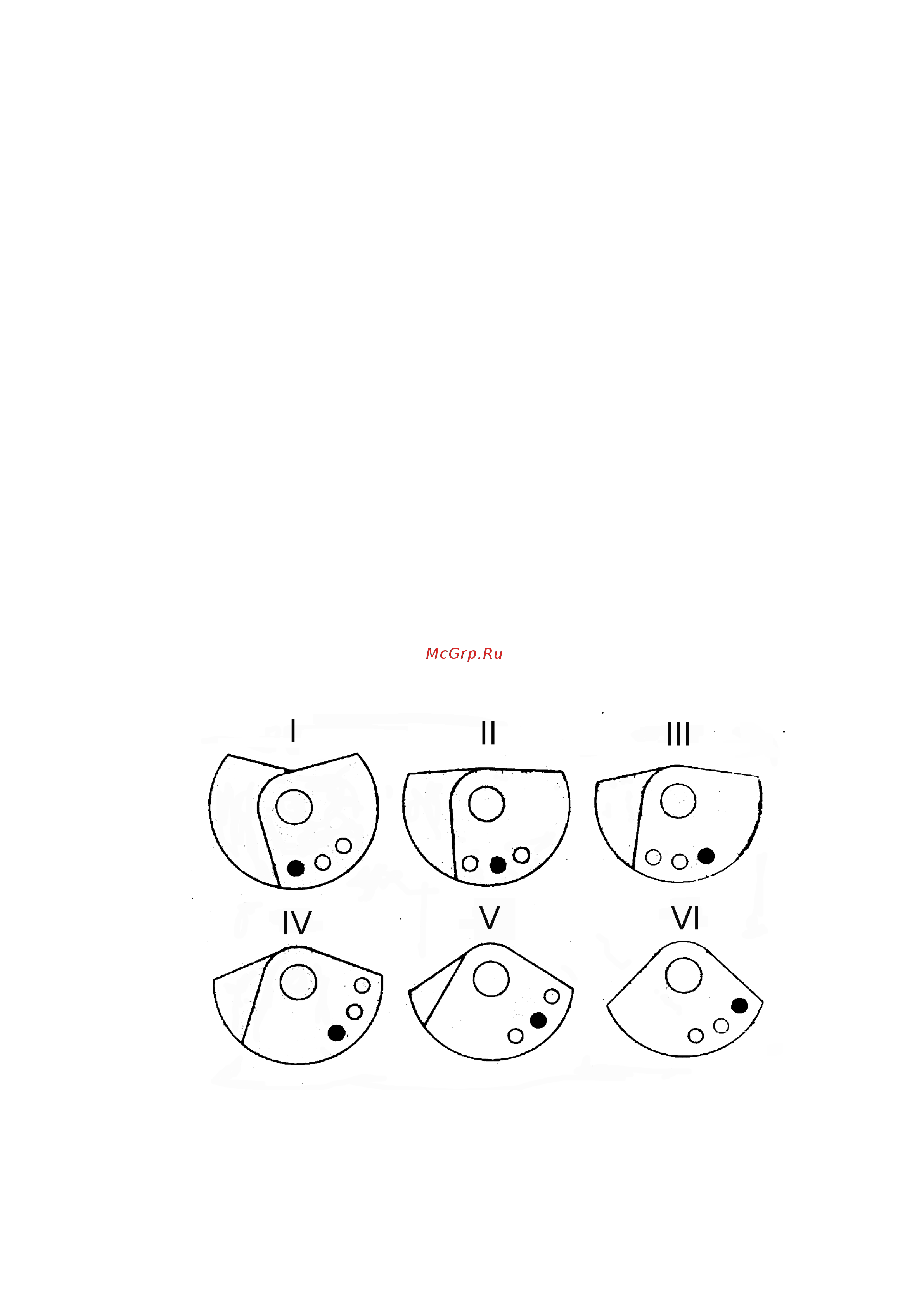

Рисунок 3. Схема регулировки статического момента
