Zitrek DSMG-25 Zitrek 015-1104 Инструкция по эксплуатации онлайн [11/14] 505677
![Zitrek DSMG-25 Zitrek 015-1104 Инструкция по эксплуатации онлайн [11/14] 505677](/views2/1633731/page11/bgb.png)

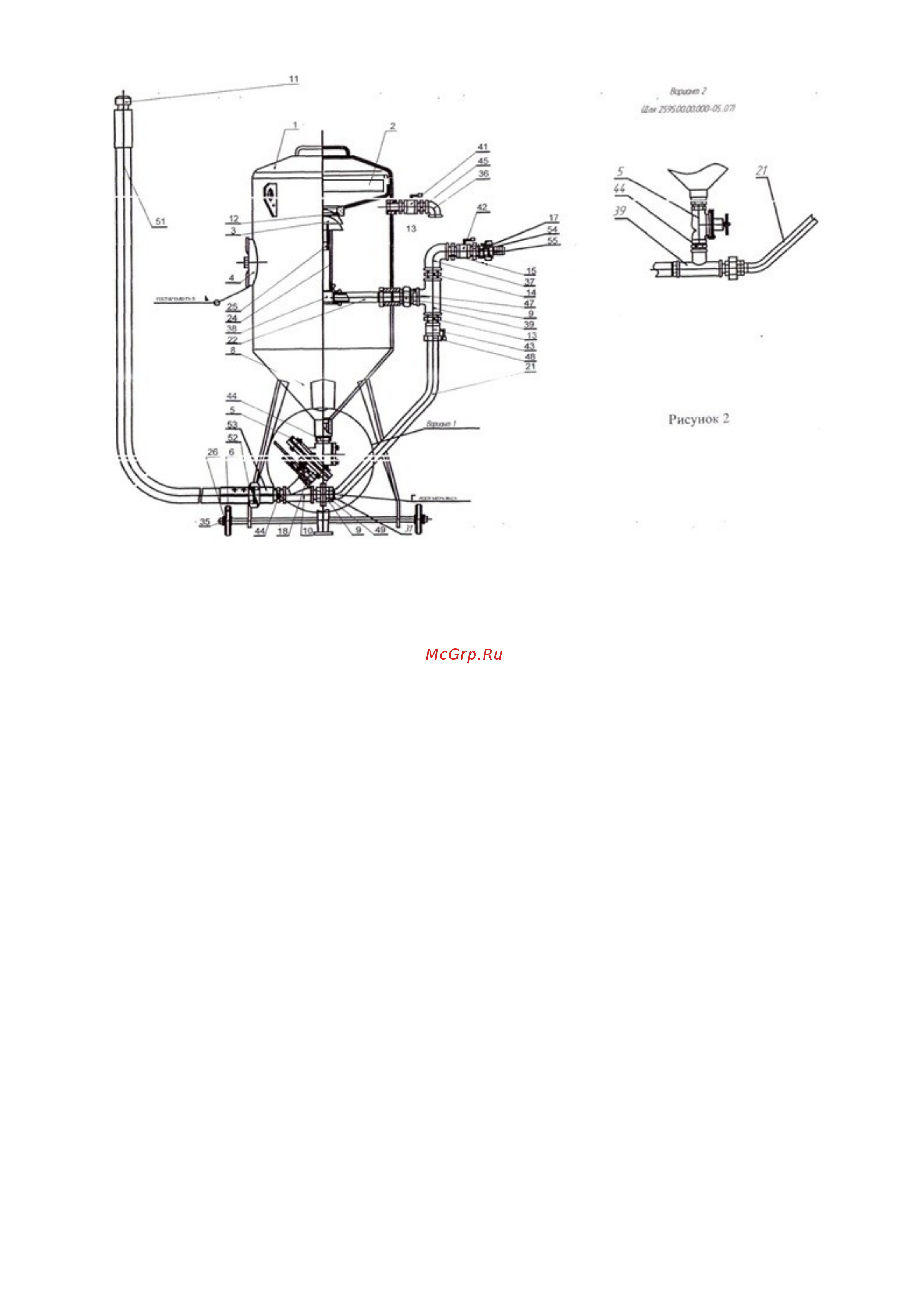

1. Крышка 28. Гайка
2. Сито 29. Гайка
3. Конус клапана 30. Кольца
4. Люк 31. Соединение
5. Затвор песчаный 35. Винт М6 ГОСТ 1476-75
6. Колесо 36. Угольник 20 ГОСТ 8946-75
7. Клапан КПДУ 37. Угольник 25 (32) ГОСТ 8946-75
8. Корпус 38. Угольник 25 (32) ГОСТ 8946-75
9. Соединение 39. Угольник 25 (32) ГОСТ 8946-75
10. Соединение 135º
11. Сопло 41. Кран 20
12. Кольцо 42. Кран 25 (32)
13. Переход G1 (G1 ¼) 43. Кран 25 (32)
14. Переход G1 (G1 ¼) 44. Ниппель 25 (32) ГОСТ 8958-75
15. Клавиша КПДУ 45. Ниппель 25 (32) ГОСТ 8958-75
16. Переход G1 (G1 ¼)
17. Переход 47. Контргайка 25 (32) ГОСТ 8968-75
18. Сгон 48. Контргайка 25 (32) ГОСТ 8968-75
21. Труба
22. Труба 51. Рукав напорный Ш10-25 (32) ГОСТ 2405-79
23. Труба 52. Соединение струйное
24. Труба 53. Соединение струйное
25. Труба 54. Соединение воздушное 25 (32)
26. Втулка 55. Соединение воздушное 25 (32)
27. Штуцер 56. Рукав управления клавишей КПДУ
11
