УПРАВЛЕНИЕ

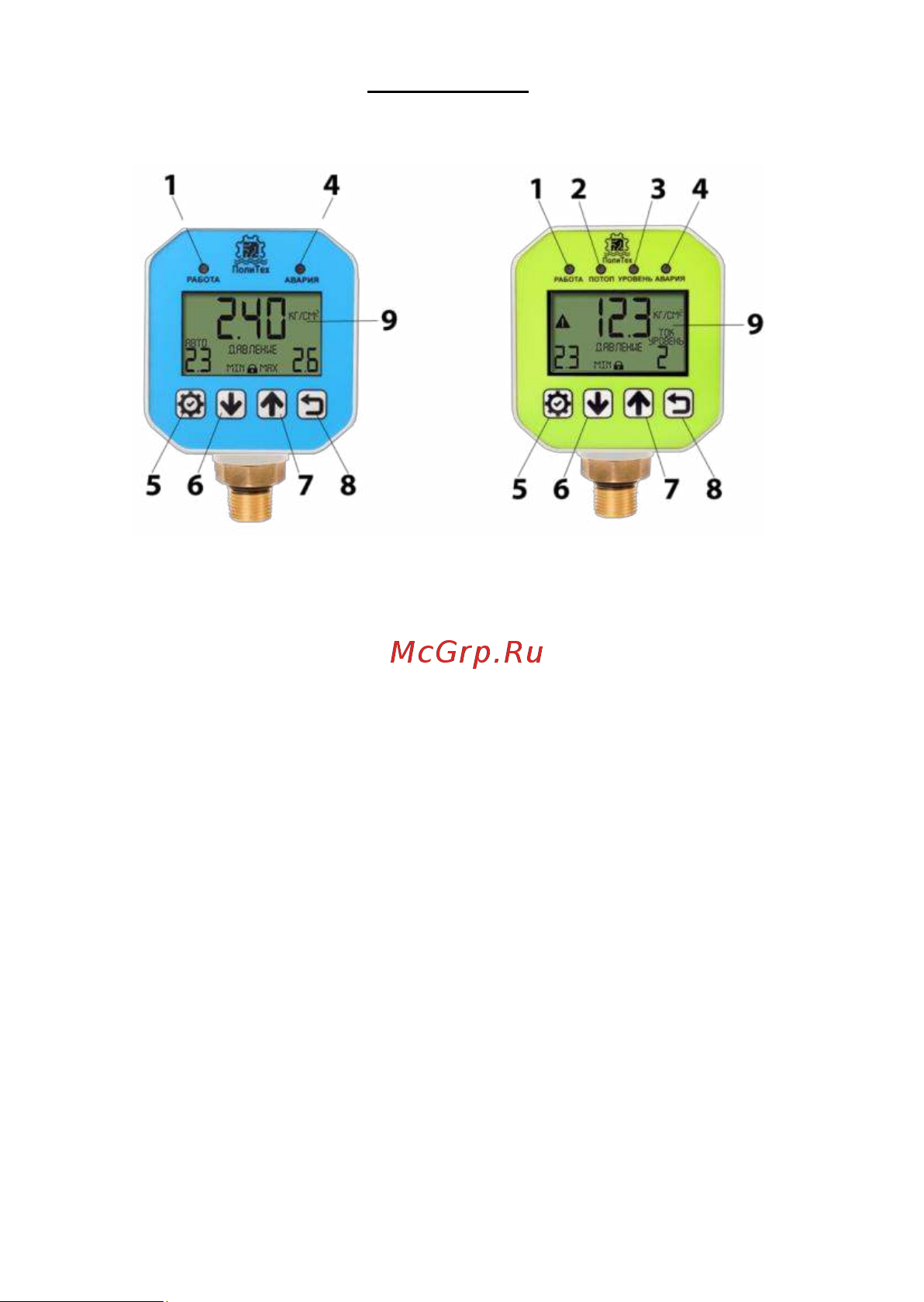

Панель управления и индикации контроллера:

(1) Светодиод «РАБОТА» - зеленое свечение при работе насоса.

(2) Светодиод «ПОТОП» - красная аварийная индикация при

намокании датчика потопа.

(3) Светодиод «УРОВЕНЬ»

- желтый индикатор при работе с

баком-накопителем.

(4) Светодиод «АВАРИЯ» - красное свечение при возникновении

ошибок в работе насоса.

(5) Кнопка «ВВОД» - выбор параметров, подтверждение

изменений.

(6) Кнопка «МЕНЬШЕ»/стрелочка ВНИЗ - уменьшение параметра

или перемещение вниз по списку опций.

(7) Кнопка «БОЛЬШЕ»/стрелочка ВВЕРХ - увеличение параметра

или перемещение вверх по списку опций.

(8) Кнопка «ОТМЕНА» - выход без сохранения, выход из меню

нижнего уровня в главное меню.

(9) Жидкокристаллический индикатор

Расположение и наличие светодиодов могут отличаться в

зависимости от модели.
