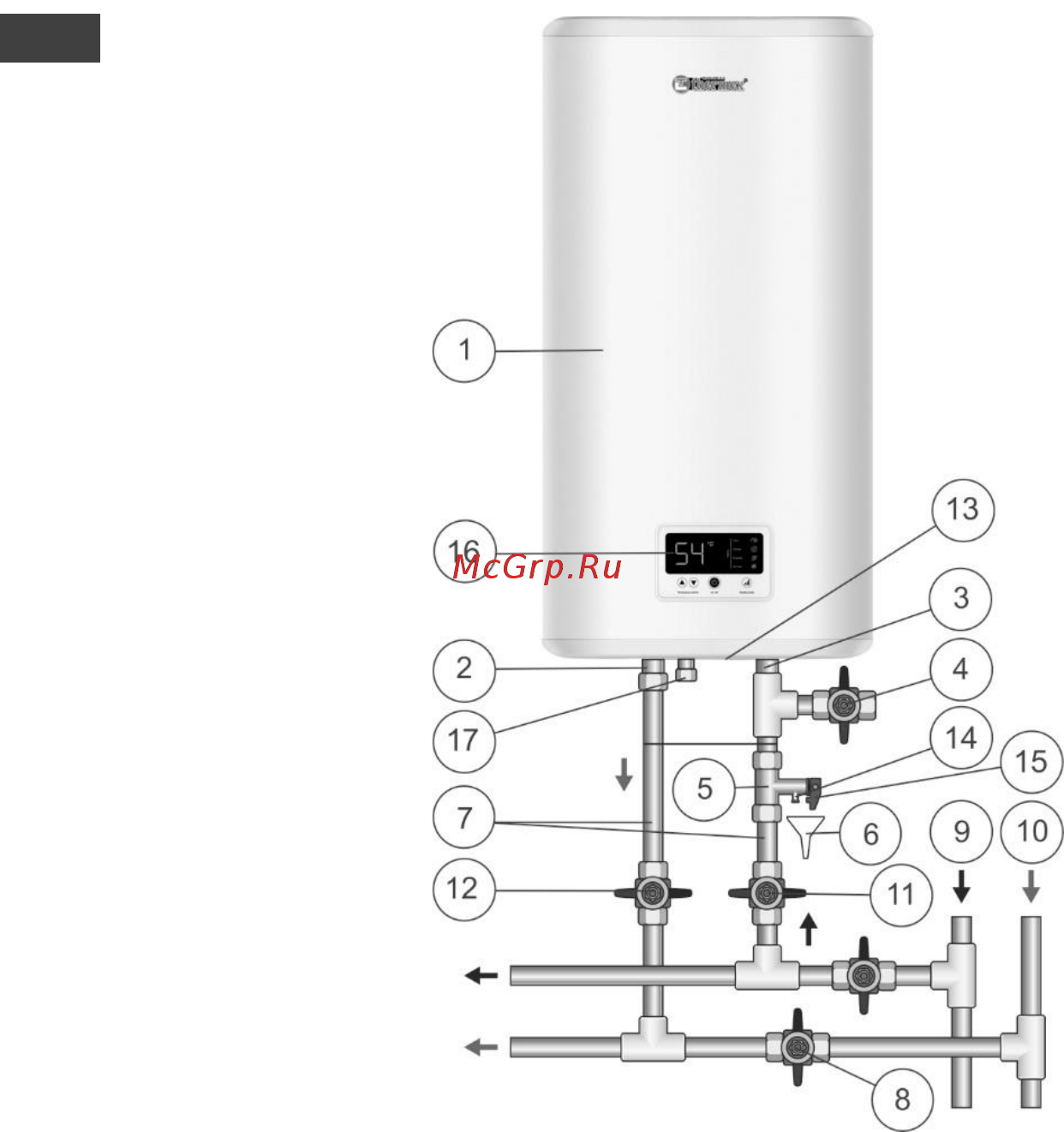

Рисунок 1. Схема подключения ЭВН к водопроводу

Рисунок 1: 1 – ЭВН, 2 – патрубок горячей воды, 3 – патрубок холодной

воды, 4 – сливной вентиль, 5 – предохранительный клапан, 6 – дренаж в

канализацию, 7 – подводка, 8 – перекрыть вентиль при эксплуатации ЭВН, 9 –

магистраль холодной воды, 10 – магистраль горячей воды, 11 – запорный вентиль

холодной воды, 12 – запорный вентиль горячей воды, 13 – защитная крышка, 14

– выпускная труба предохранительного клапана, 15 – ручка для открывания

предохранительного клапана, 16 – панель управления, 17 – сливной патрубок.

После подключения откройте вентиль подачи холодной воды (Рис. 1, п. 11) в

ЭВН, кран выхода горячей воды из ЭВН (Рис. 1, п. 12) и кран горячей воды на

смесителе, чтобы обеспечить отток воздуха из водонагревателя. При конечном

заполнении ЭВН из крана смесителя непрерывной струей потечет холодная вода.

Закройте кран горячей воды на смесителе.
