На получение качественного реза влияют следующие параметры:

• Сила тока и скорость реза (см. рис. 7.3).

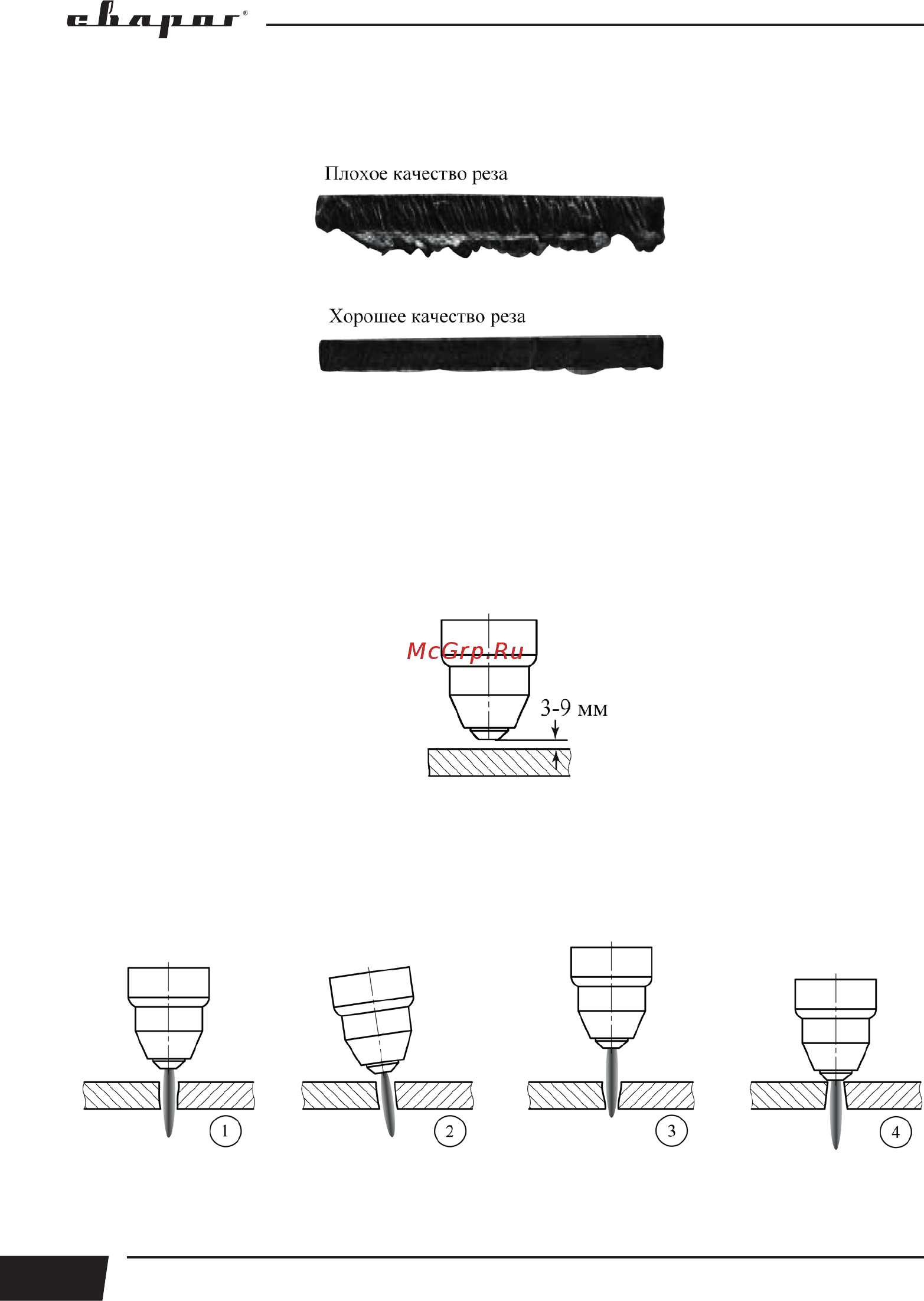

Рис. 7.3. Влияние силы тока и скорости реза.

Плохое качество реза. Верхние кромки оплавлены, рез неравномерный, заметны боль-

шие перпендикулярные канавки, большое количество шлака с обратной стороны реза.

Хорошее качество реза. Верхние кромки острые, равномерный рез, минимальное коли-

чество шлака.

• Расстояние до разрезаемого изделия (см. рис. 7.4).

Рис. 7.4. Выбор расстояния от сопла плазмотрона до разрезаемого изделия.

Расстояние необходимо выдерживать постоянным.

• Угол наклона плазмотрона относительно разрезаемого металла (см. рис. 7.5).

Рис. 7.5. Влияние угла наклона на качество реза.
