Grost VH 160CR (116264) Инструкция по эксплуатации онлайн [7/32] 506566

Содержание

• Содержание 3
• Внимание указание 4
• Вниманию покупателя 4
• Окружаю щая среда 4
• Осторожно 4
• Указательные обозначения 4
• Правила техники безопасности 5
• В комплект поставки входит виброплита транспортировочные колеса клиновой ремень воздушный фильтр свечной ключ комплект средств индивидуальной защиты противошумные наушники и респиратор руководство по эксплуатации и гарантийный талон 8
• Комплект поставки 8
• Кпгт 8
• Общий вид машины 8
• Описание и комплект поставки 8
• Рср 4048сн 8
• Ун 160р 8
• Устройства серии ун r представляют собой реверсивные вибрационные плиты принцип работы которых основан на применении двухвальной осциллирующей системы двигатель посредством центробежной муфты и клинового ремня приводит в движение двухвальный возбудитель колебаний вибратор вибратор генерирует посредством встроенных дебалан сов колебания необходимые для уплотнения управление плитой производится при помо щи ручки данные виброплиты пригодны к выполнению всех видов работ по уплотнению в подземном и дорожном строительстве уплотнению могут быть подвергнуты все грунтовые материалы такие как песок гравий шлаки щебень битумы а также брусчатка составная каменная мостовая 8
• Эксплуатация 8
• Не менее 2 3 11
• Техническое обслуживание 13
• Гарантийное обслуживание 17
• Транспортировка и хранение 19
• Возможные неисправности и методы их устранения 20
• Рси 4048сн 22
• Состав изделия 23
• Рси 4048сн вибровозбудитель 24
• Состав изделия 25
• Ун 160и 26
• Состав изделия 28
• Ун 1 бои вибровозбудитель 28
• Гарантийный талон 31
• Серийный номер 5 14 31

Похожие устройства

• Grost TR70Е3 (109856) Инструкция по эксплуатации
• Grost TR90Е3 (114014) Инструкция по эксплуатации
• Калибр ТПГ-33 Инструкция по эксплуатации
• Энергия VOLTRON 20000 Инструкция по эксплуатации
• Энергия VOLTRON 15000 Инструкция по эксплуатации
• Энергия VOLTRON 10000 Инструкция по эксплуатации
• Энергия VOLTRON 8000 Инструкция по эксплуатации
• Энергия VOLTRON 5000 Инструкция по эксплуатации
• Энергия VOLTRON 3000 Инструкция по эксплуатации
• Энергия VOLTRON 2000 Инструкция по эксплуатации
• Энергия VOLTRON 1500 Инструкция по эксплуатации
• Энергия VOLTRON 1000 Инструкция по эксплуатации
• Энергия Нybrid 10000 Инструкция по эксплуатации
• Энергия Нybrid 8000 Инструкция по эксплуатации
• Энергия Нybrid 5000 Инструкция по эксплуатации
• Энергия Нybrid 1000 Инструкция по эксплуатации
• Энергия Ultra (HV) 5000 Инструкция по эксплуатации
• Rucelf СтАР 500+ Инструкция по эксплуатации
• Greenworks GD40SSK2 (2600807UA) 1акк 40В 2Ач + ЗУ Инструкция по эксплуатации
• Greenworks GD40SS (2600807) без АКБ и ЗУ Инструкция по эксплуатации

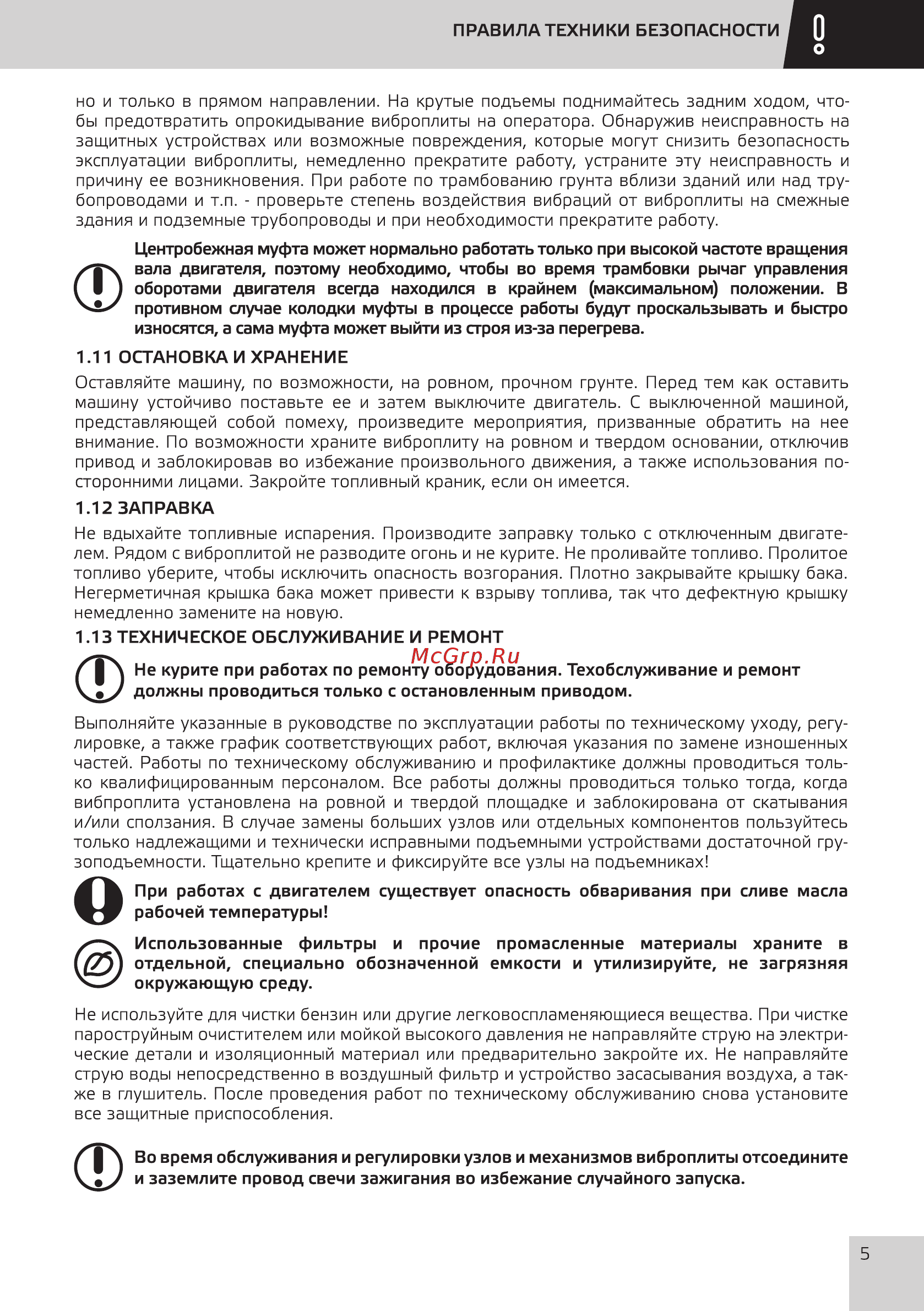

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ О но и только в прямом направлении На крутые подъемы поднимайтесь задним ходом что бы предотвратить опрокидывание виброплиты на оператора Обнаружив неисправность на защитных устройствах или возможные повреждения которые могут снизить безопасность эксплуатации виброплиты немедленно прекратите работу устраните эту неисправность и причину ее возникновения При работе по трамбованию грунта вблизи зданий или над тру бопроводами и т п проверьте степень воздействия вибраций от виброплиты на смежные здания и подземные трубопроводы и при необходимости прекратите работу Центробежная муфта может нормально работать только при высокой частоте вращения Фвала двигателя поэтому необходимо чтобы во время трамбовки рычаг управления оборотами двигателя всегда находился в крайнем максимальном положении В противном случае колодки муфты в процессе работы будут проскальзывать и быстро износятся а сама муфта может выйти из строя из за перегрева 1 11 ОСТАНОВКА И ХРАНЕНИЕ Оставляйте машину по возможности на ровном прочном грунте Перед тем как оставить машину устойчиво поставьте ее и затем выключите двигатель С выключенной машиной представляющей собой помеху произведите мероприятия призванные обратить на нее внимание По возможности храните виброплиту на ровном и твердом основании отключив привод и заблокировав во избежание произвольного движения а также использования по сторонними лицами Закройте топливный краник если он имеется 1 12 ЗАПРАВКА Не вдыхайте топливные испарения Производите заправку только с отключенным двигате лем Рядом с виброплитой не разводите огонь и не курите Не проливайте топливо Пролитое топливо уберите чтобы исключить опасность возгорания Плотно закрывайте крышку бака Негерметичная крышка бака может привести к взрыву топлива так что дефектную крышку немедленно замените на новую 1 13 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ Ф Не курите при работах по ремонту оборудования Техобслуживание и ремонт должны проводиться только с остановленным приводом Выполняйте указанные в руководстве по эксплуатации работы по техническому уходу регу лировке а также график соответствующих работ включая указания по замене изношенных частей Работы по техническому обслуживанию и профилактике должны проводиться толь ко квалифицированным персоналом Все работы должны проводиться только тогда когда вибпроплита установлена на ровной и твердой площадке и заблокирована от скатывания и или сползания В случае замены больших узлов или отдельных компонентов пользуйтесь только надлежащими и технически исправными подъемными устройствами достаточной гру зоподъемности Тщательно крепите и фиксируйте все узлы на подъемниках О При работах с двигателем существует опасность обваривания при сливе масла рабочей температуры Использованные фильтры и прочие промасленные материалы храните в отдельной специально обозначенной емкости и утилизируйте не загрязняя окружающую среду Не используйте для чистки бензин или другие легковоспламеняющиеся вещества При чистке пароструйным очистителем или мойкой высокого давления не направляйте струю на электри ческие детали и изоляционный материал или предварительно закройте их Не направляйте струю воды непосредственно в воздушный фильтр и устройство засасывания воздуха а так же в глушитель После проведения работ по техническому обслуживанию снова установите все защитные приспособления Ф Во время обслуживания и регулировки узлов и механизмов виброплиты отсоедините и заземлите провод свечи зажигания во избежание случайного запуска 5
