В таблице представлены не все «экраны» стабилизатора, а только те,
просмотр или изменение которых может быть полезно пользователю.
Остальные «экраны» используются только во время настройки стабилизатора.
Они не доступны пользователю для изменения и не представляют для него
интереса.
Переключение «экранов» происходит при нажатии одной из двух кнопок.
При нажатии на правую кнопку появляется «экран» с большим номером, при
нажатии на левую – с меньшим. С «нулевого экрана» можно сразу попасть на
экран времени непрерывной работы (нажав левую кнопку).
«Экраны», для которых в таблице указано свойство – «просмотр»,
предназначены только для вывода дополнительной информации. Остальные
«экраны» позволяют изменить соответствующий параметр. Поэтому нужно
очень хорошо представлять себе возможные последствия таких изменений.
Изменение некоторых параметров
может привести к нарушению нормальной работы стабилизатора !
Для входа в режим изменения параметра, необходимо одновременно нажать
на обе кнопки. Скобки, обрамляющие номер «экрана» при этом меняют свою
форму с квадратных на угловые (например, было [ 7] стало > 7< ).
В режиме изменения параметра, его значение может быть увеличено,
нажатием на правую кнопку и уменьшено, нажатием на левую.
Для выхода из режима изменения параметра, необходимо вновь
одновременно нажать на обе кнопки. Скобки, обрамляющие номер «экрана»
восстановят свою исходную форму.
Два «экрана», имеющие свойство «тест», предназначены для проверки
работоспособности вентилятора и независимого расцепителя.
В режиме изменения на 7-м «экране», может быть принудительно включен
(значение 1) либо выключен (значение 0) вентилятор. Для завершения теста
следует выйти из режима изменения параметров.
В режиме изменения на 8-м «экране», может быть проверена работа
независимого расцепителя. После нажатия на правую кнопку произойдет
выключение стабилизатора (и будет обесточена вся нагрузка !). После
включения стабилизатор возобновляет свою работу.
Если результаты проведения тестов отличаются от вышеописанных, следует
обратиться в сервисный центр.
«Экраны» имеющие свойство «настройка» позволяют изменять выходные
параметры стабилизатора. Исходные значения этих параметров являются
оптимальными и обеспечивают надежную работу стабилизатора.
Поэтому, не следует изменять эти параметры без крайней необходимости.
Последний «экран» показывает время, прошедшее с момента включения
стабилизатора либо последнего сброса. Для сброса «экрана» следует войти в
режим изменений (код «экрана» меняется на t*) и нажать на любую из кнопок.
После этого показания времени непрерывной работы обнуляются, а также
будут сброшены «экраны статистики» ([20], [21] и [22]).
12
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1 – Общие технические характеристики стабилизаторов OPTIMUM+
Номинальное выходное напряжение (по умолчанию), В 220
Рабочий диапазон входных напряжений *, В от 125 до 253
Рабочий диапазон выходных напряжений (по умолчанию), В от 210 до 230
Отклонение выходного напряжения от номинального
(в рабочем диапазоне), В
не более 10
Нижний предел выходного напряжения (по умолчанию), В 60
Верхний предел выходного напряжения (по умолчанию), В 244
Число ступеней автоматического регулирования 12
Режим работы непрерывный
* границы рабочего диапазона входных напряжений приведены для работы
стабилизатора на холостом ходу и изменяются в зависимости от подключенной нагрузки.
Они также смещаются при корректировке значения номинального выходного напряжения.

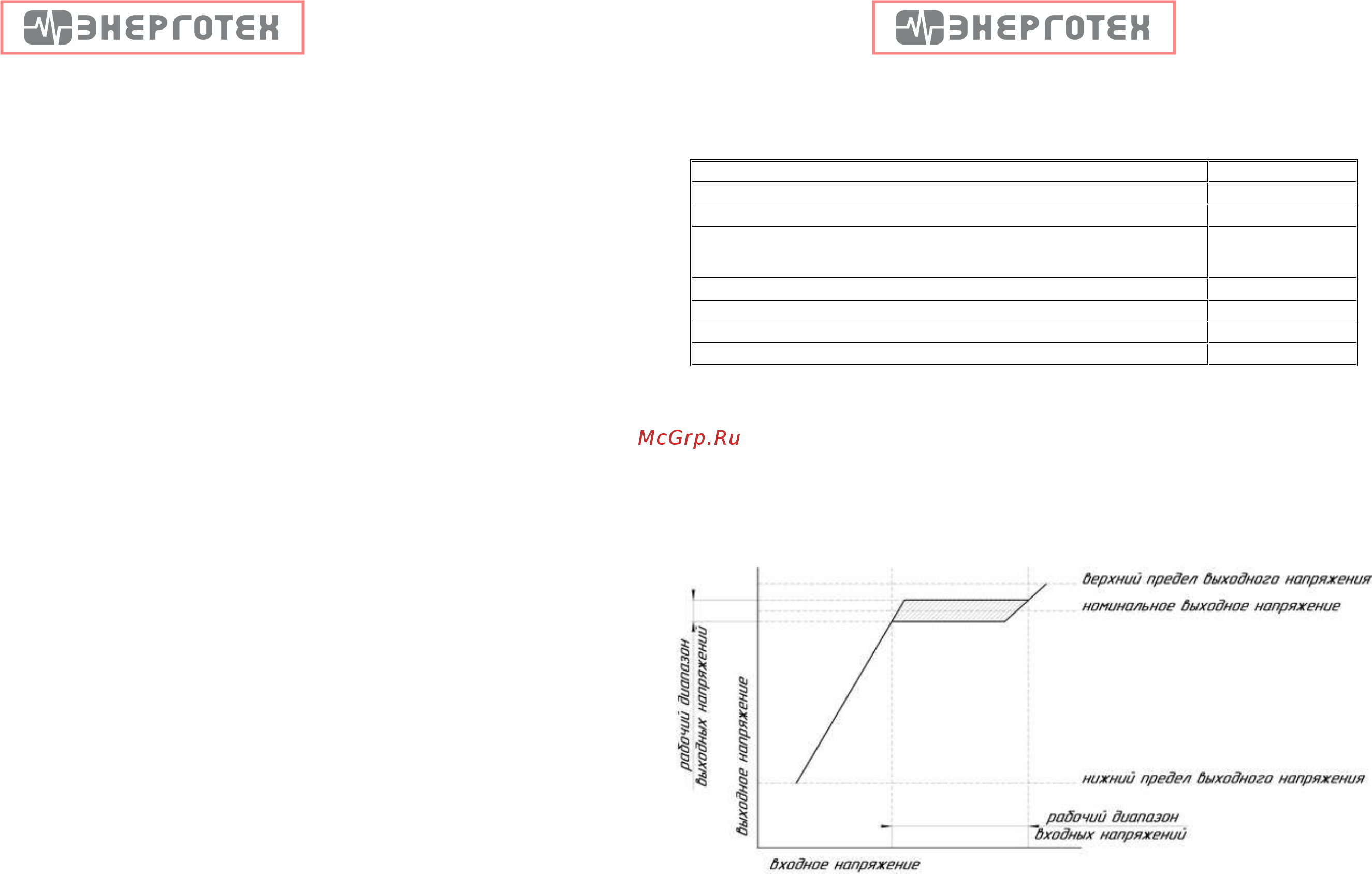

На рисунке 1 представлена передаточная характеристика стабилизатора
напряжения. На характеристике заштрихована область поддержания
стабилизированного выходного напряжения. В точках обрыва характеристики
происходит аварийное отключение стабилизатора.
Рисунок 1. Передаточная характеристика стабилизатора напряжения.
5
