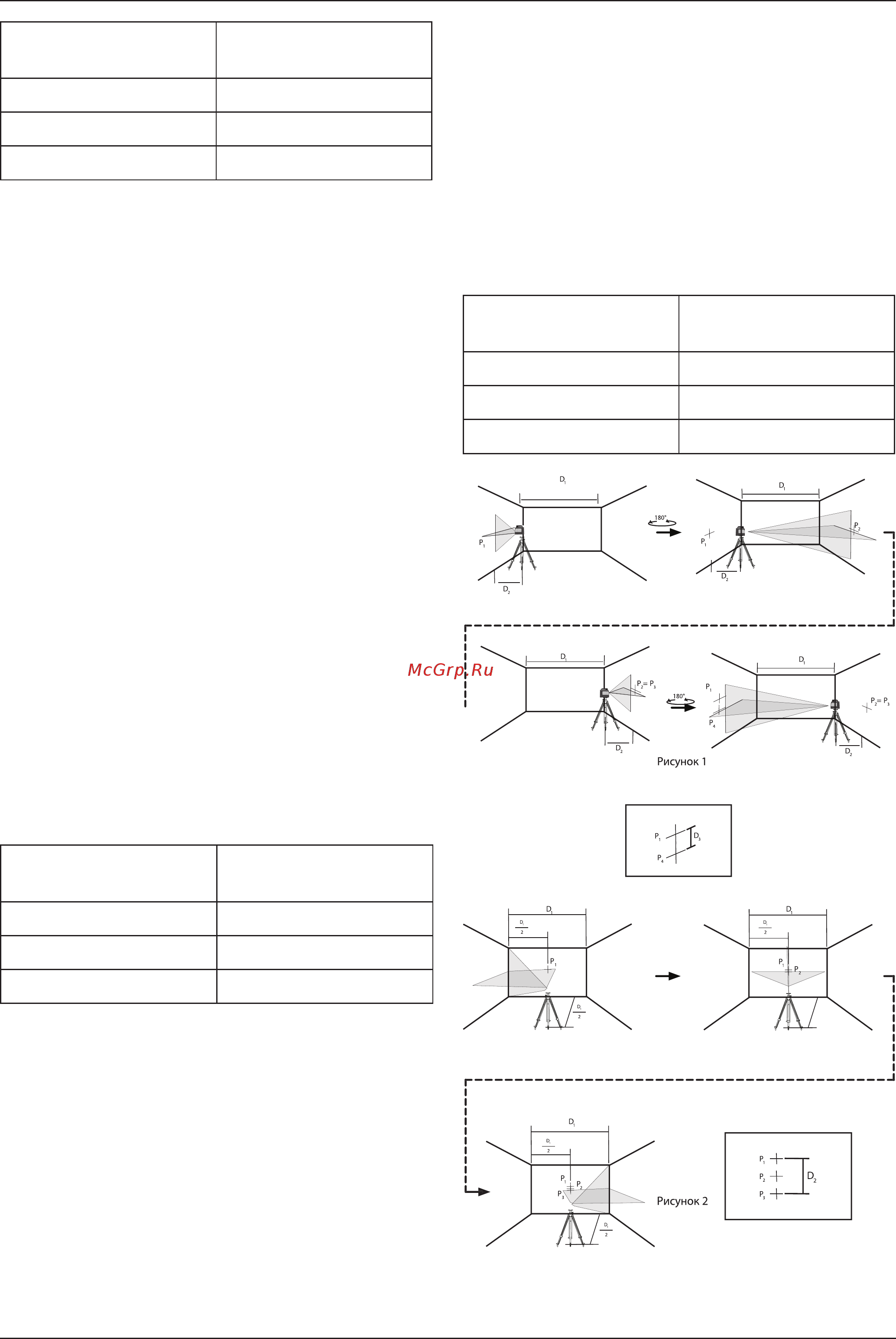

![Dewalt DW0811 Инструкция по эксплуатации онлайн [5/8] 506689](/views2/1634743/page5/bg5.png)
5
Расстояние между
стенами
Расстояние между
отметками (D
3
)
10’ (3 м) 1/8» (3 мм)
20’ (6 м) 7/32» (5,5 мм)
30’ (10 м)5/16» (8 мм)
Точность горизонтального луча
(См. Рисунок 2)
1. Включите лазерный прибор
и расположите его, как показано на
рисунке. Наведите вертикальный луч
на первый угол или на установленную
начальную точку. Измерьте половину
расстояния D
1
и отметьте точку Р
1
.
2. Поверните лазерный прибор
и выровняйте передний вертикальный
луч по точке Р
1
. В месте пересечения
горизонтального и вертикального лучей
отметьте точку Р
2
.
3. Поверните лазерный прибор и наведите
вертикальный луч на второй угол или
на установленную начальную точку.
Отметьте точку Р
3
, чтобы она была
расположена вертикально относительно
точек Р
1
и Р
2
.
4. Измерьте вертикальное расстояние D
2
между самой верхней и самой нижней
точками.
Если расстояние превышает приведённые
ниже значения, лазерный прибор должен
быть откалиброван в авторизованном
сервисном центре.
Расстояние между
стенами
Расстояние между
отметками (D
3
)
10’ (3 м) 1/8» (3 мм)
20’ (6 м) 7/32» (5,5 мм)
30’ (10 м)5/16» (8 мм)
Точность вертикального луча
(См. Рисунок 3)
1. Измерьте высоту до начальной точки,
чтобы получить расстояние D
1
. Включите
лазерный прибор и расположите его,
как показано на рисунке. Наведите
вертикальный луч на начальную точку.
Отметьте точки Р
1
, Р
2
и Р
3
, как показано
на рисунке.
2. Перенесите лазерный прибор на
противоположную сторону от начальной
точки и совместите тот же вертикальный
луч с точками Р
2
и Р
3
.
3. Измерьте расстояние по горизонтали
между Р
1
и вертикальным лучом из
второго положения.
Если расстояние превышает приведённые
ниже значения, лазерный прибор должен
быть откалиброван в авторизованном
сервисном центре.
Расстояние между
стенами
Расстояние между
отметками (D
3
)
10’ (3 м) 1/8» (3 мм)
20’ (6 м) 7/32» (5,5 мм)
30’ (10 м)5/16» (8 мм)
