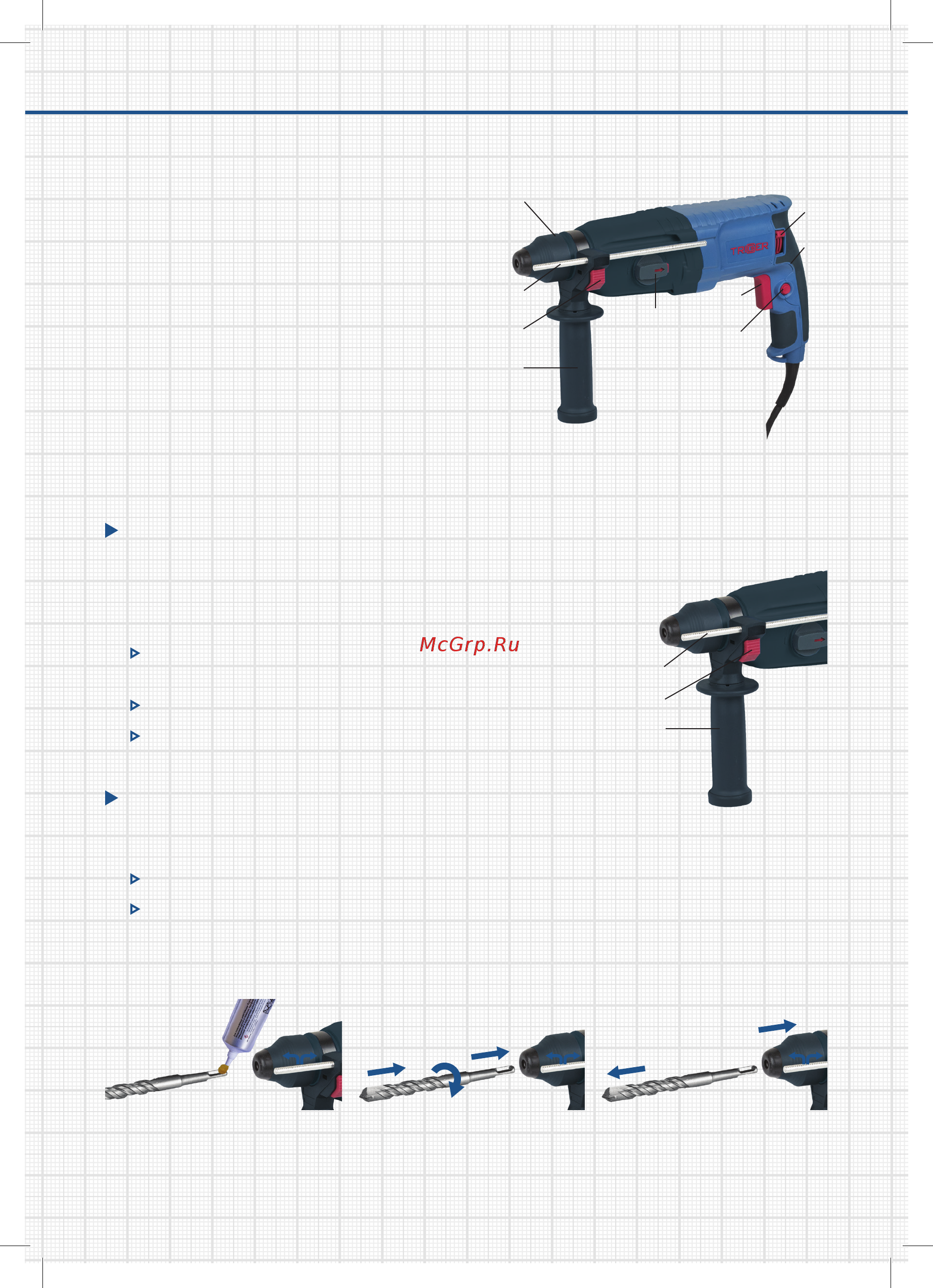

КОНСТРУКЦИЯ ПЕРФОРАТОРА

1 – Патрон SDS+

2 – Реверсивный переключатель

3 – Основная рукоятка

4 – Фиксатор кнопки «пуск»

5 – Кнопка «пуск»

6 – Переключатель режимов работы

7 – Съемная ручка

8 – Ограничитель глубины сверления

9 – Фиксатор ограничителя глубины

В качестве оснастки для перфоратора

могут быть использованы сверло, бур,

зубило,

коронка со специальным хвостовиком.

Тип хвостовика для данной модели

перфоратора – SDS+.

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ

СЪЕМНАЯ РУЧКА

Перед работой всегда устанавливайте на перфоратор

съемную ручку 3 (рис. 1), чтобы надежно удерживать

его двумя

руками. Положение съемной ручки можно изменить для

удобного использования инструмента:

Ослабьте крепление съемной ручки, повернув ее против

часовой стрелки.

Отрегулируйте ее положение, переместив вправо или влево.

Закрепите съемную ручку, повернув ее до отказа

по часовой стрелке.

ОГРАНИЧИТЕЛЬ ГЛУБИНЫ СВЕРЛЕНИЯ

Ограничитель глубины сверления 1 (рис. 1) предназначен

для сверления отверстий

заданной глубины.

Нажмите кнопку фиксации 2 (рис. 1), и удерживая ее, вставьте ограничитель.

Отрегулируйте положение ограничителя глубины сверления и отпустите кнопку

фиксации.

ОСНАСТКА

Рис. 2 Рис. 3 Рис. 4

Рис. 1
