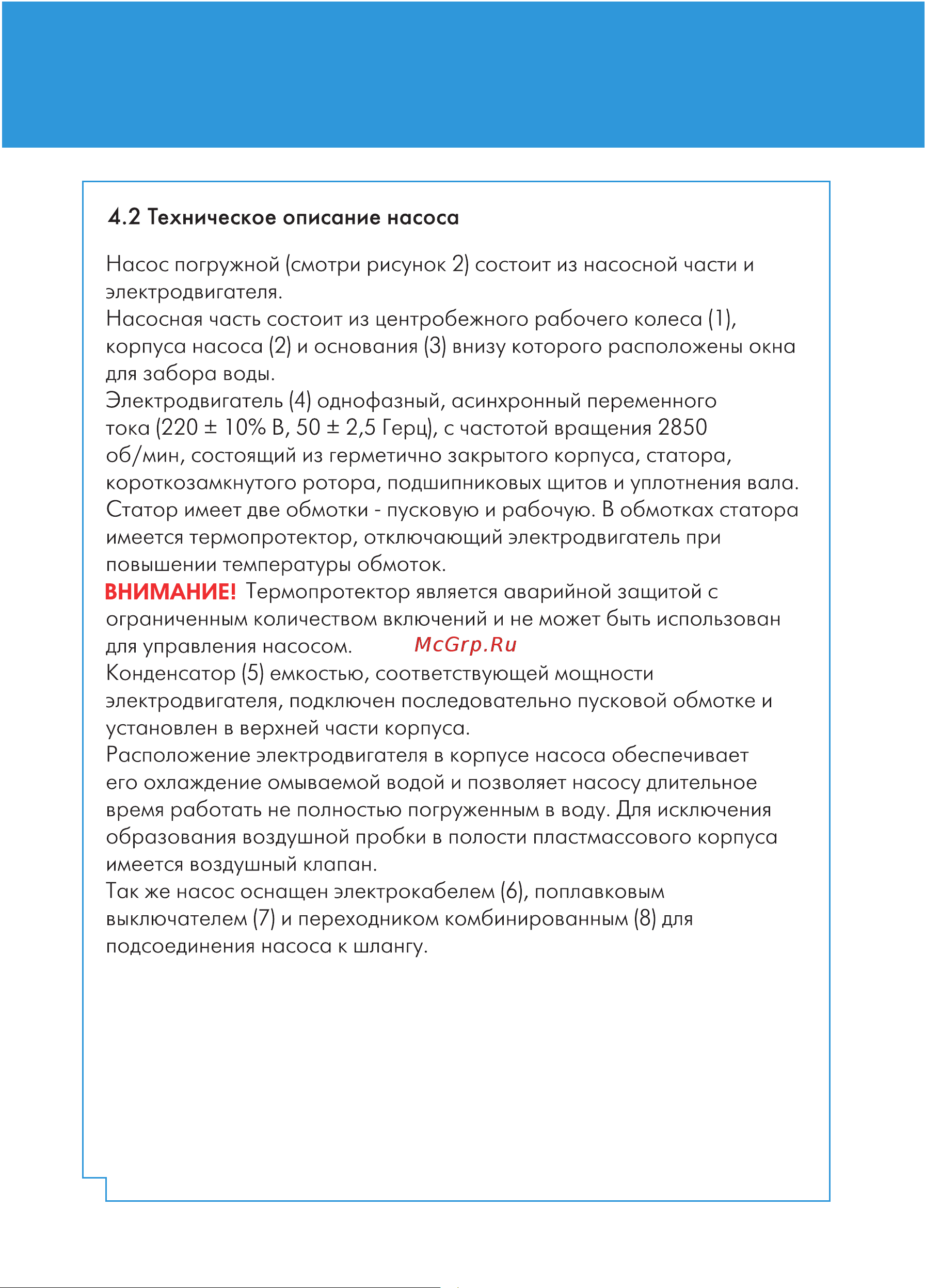

4 2 Техническое описание насоса Насос погружной смотри рисунок 2 состоит из насосной части и электродвигателя Насосная часть состоит из центробежного рабочего колеса 1 корпуса насоса 2 и основания 3 внизу которого расположены окна для забора воды Электродвигатель 4 однофазный асинхронный переменного тока 220 10 В 50 2 5 Герц с частотой вращения 2850 об мин состоящий из герметично закрытого корпуса статора короткозамкнутого ротора подшипниковых щитов и уплотнения вала Статор имеет две обмотки пусковую и рабочую В обмотках статора имеется термопротектор отключающий электродвигатель при повышении температуры обмоток ВНИМАНИЕ Термопротектор является аварийной защитой с ограниченным количеством включений и не может быть использован для управления насосом Конденсатор 5 емкостью соответствующей мощности электродвигателя подключен последовательно пусковой обмотке и установлен в верхней части корпуса Расположение электродвигателя в корпусе насоса обеспечивает его охлаждение омываемой водой и позволяет насосу длительное время работать не полностью погруженным в воду Для исключения образования воздушной пробки в полости пластмассового корпуса имеется воздушный клапан Так же насос оснащен электрокобелем 6 поплавковым выключателем 7 и переходником комбинированным 8 для подсоединения насоса к шлангу Я
