14
Заполняет ремонтное предприятие
Гарантийный номер изделия __________________
Содержание ремонта (наименование и номер по схеме
замененной детали или узла, место и характер дефектов):
___________________________________________________________
___________________________________________________________
___________________________________________________________
___________________________________________________________
___________________________________________________________
Дата ремонта _________________________
число, месяц, год
Подпись лица, производившего ремонт _________________________
Подпись владельца,
подтверждающего ремонт ____________________________________
Штамп ремонтного предприятия
с указанием города
Заполняет ремонтное предприятие
Гарантийный номер изделия __________________
Содержание ремонта (наименование и номер по схеме
замененной детали или узла, место и характер дефектов):
___________________________________________________________
___________________________________________________________
___________________________________________________________
___________________________________________________________
___________________________________________________________
Дата ремонта _________________________
число, месяц, год
Подпись лица, производившего ремонт _________________________
Подпись владельца,
подтверждающего ремонт ____________________________________
Штамп ремонтного предприятия
с указанием города
3
4
4.1.4. Для использования перфоратора в ударном режиме, т.е. выполнение операции
долбление необходимо переключатель поз. 6 установить в зону знака «сверло-молоток», а
переключатель поз. 3 в зону знака «молоток». При этом режиме используются зубила.
4.1.5. Конструкция механизма крепления инструмента в стволе перфоратора обеспе-
чивает использование буровых инструментов с хвостовиками типа «Hilti» или «SDS-plus».
4.1.6. Втулка запорная поз. 2 служит для фиксации рабочего инструмента в стволе
перфоратора.
4.1.7. Глубина сверления может быть выставлена с помощью глубиномера поз. 8.
4.1.8. Дополнительная рукоятка поз. 7 устанавливается на горловине корпуса и фик-
сируется поворотом ручки.
4.1.9. В перфораторе предусмотрена виброгасящая рукоятка, что значительно снижа-
ет нагрузки на руки человека при работе данным изделием.
4.1.10. Для периодической смазки трущихся частей перфоратора (колеса зубчатые и
прочее), расположенных в редукторе, необходимо использовать смазочный материал, вхо-
дящий в комплект поставки. Для этого необходимо с помощью ключа открутить пробку-
гайку поз. 4 и заложить смазку. Допускается использовать смазочный материал “Литол 24”
или “ЦИАТИМ-201”.
Внимание! Во избежании поломки деталей редуктора перфоратора все переключения ре-
жимов работы следует производить только после полной остановки электрического двига-
теля. Поломка деталей редуктора по причине неправильного переключения режимов работы
лишает владельца изделия права на бесплатный гарантийный ремонт.
5. Указания по технике безопасности
При эксплуатации перфоратора необходимо бережно обращаться с ним, не подвергать
его ударам, перегрузкам, воздействию грязи и нефтепродуктов.
Применять перфоратор разрешается только в соответствии с назначением, указанным в
руководстве.

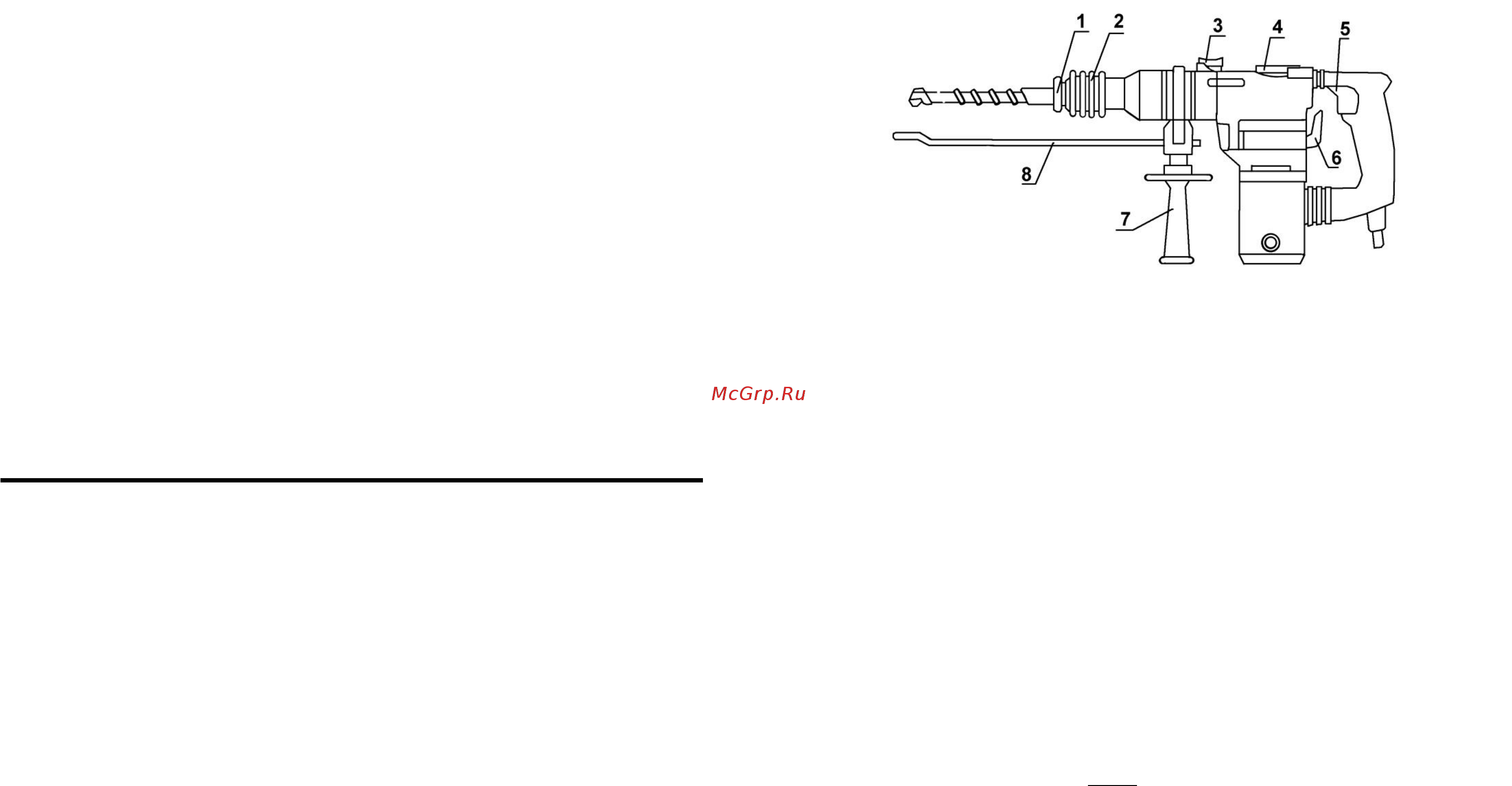

1 – втулка пылезащитная; 2 – втулка запорная; 3 – переключатель режимов ударного
сверления и долбления; 4 – пробка-гайка; 5 – курок выключателя; 6 – переключатель
режимов сверления и перфорирования; 7 – дополнительная рукоятка; 8 – глубиномер
Рис.1 Внешний вид перфоратора
Содержание
- Перфоратор ручной 1
- Пр 7 1000 1
- Электрический 1
- _______________ 4
- _________________ 4
- __________________ 4
- Комплект поставки 4
- Л и н и я о т р е з а л и н и я о т р е з а 4
- Отрывной талон на гарантийный ремонт 4
- Устройство и принцип работы 4
- _______________ 6
- _________________ 6
- __________________ 6
- Л и н и я о т р е з а л и н и я о т р е з а 6
- Отрывной талон на гарантийный ремонт 6
- Гарантийный номер изделия ________________________________ гарантийный номер изделия ________________________________ 7
- Заполняет ремонтное предприятие 7
- Перечень проведенных гарантийных ремонтов 7
- _______________ 8
- _________________ 8
- __________________ 8
- ____________________________ 8
- Гарантийный талон 8
- Действителен при заполнении 8
- Заполняет предприятие изготовитель 8
- Заполняет торговое предприятие 8
- Подтверждение покупателя 8
- Свидетельство о приемке 8
- Подготовка к работе и порядок работы 9
- ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ 10
- _________________________________________________________________ 10
- Возможные неисправности и методы их устранения 10
- Гарантийные обязательства 10
- Для заметок 10
- Техническое обслуживание 10
- Транспортирование и утилизация 10
