2 РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
НАЗНАЧЕНИЕ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Данное руководство содержит принципиальные указания, которые должны
выполняться при монтаже, эксплуатации и техническом обслуживании.
Во избежание несчастных случаев и исключения поломок необходимо
внимательно ознакомиться с данным руководством перед началом
эксплуатации изделия.
Устройство предназначено для автоматического управления по давлению и
потоку включением и выключением однофазных поверхностных и
погружных (в том числе вибрационных) насосов, мощностью до 1,5 кВт и
защиты насоса от работы в режиме «сухого хода» и в других аварийных
ситуациях.
Устройство поддерживает в системе водоснабжения заданные датчиком
давления пороги Рмакс и Рмин (включает насос при величине давления
Рмин и выключает при Рмакс).
Если по каким-либо причинам насос не создает в системе заданное
давление Рмакс (неверный подбор, либо неисправность насоса, низкое
напряжение электросети и другие аварийные ситуации), выключение
насоса произойдет с задержкой 30 секунд при скорости потока
менее 2 л/мин.

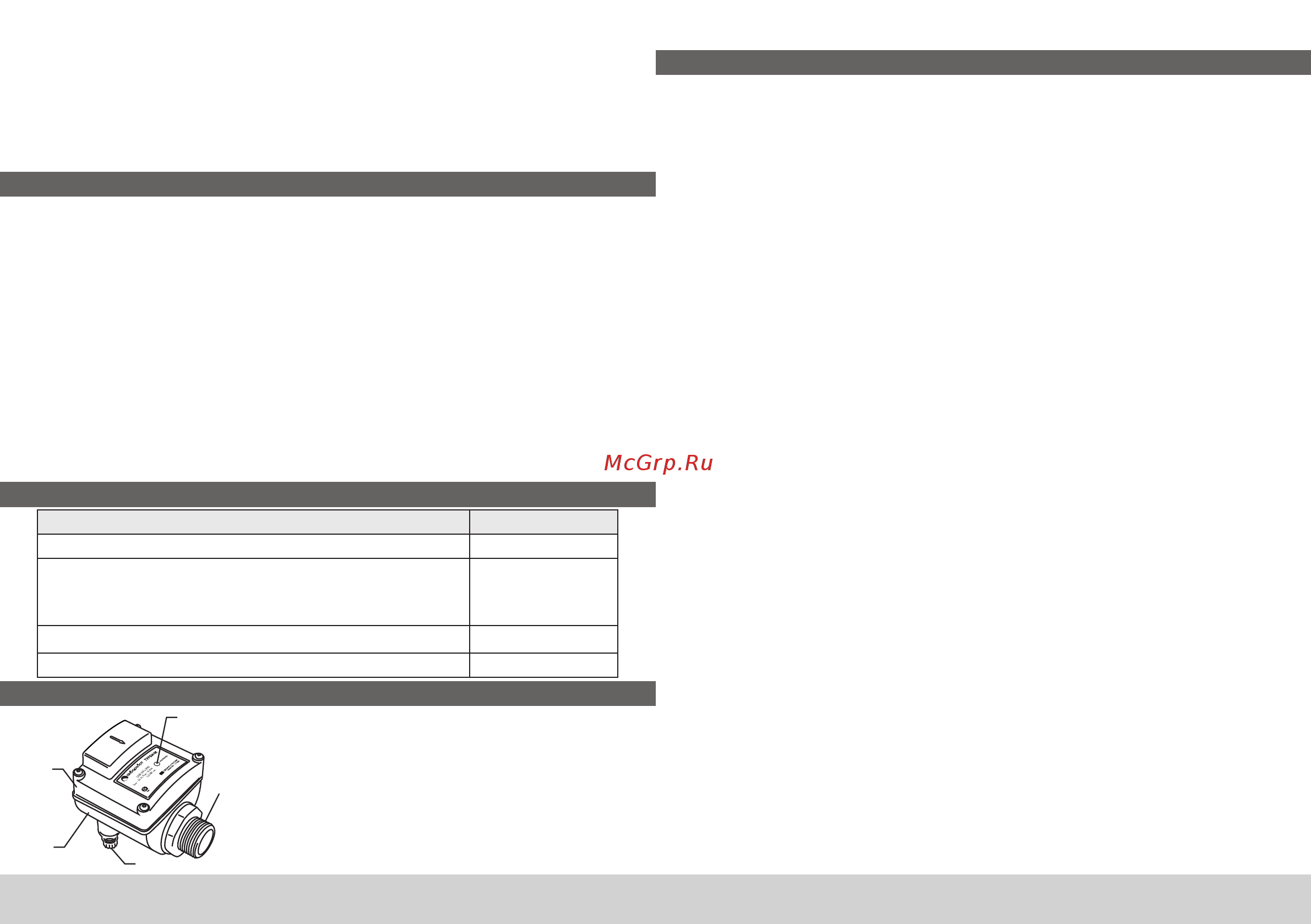

Блок управления ТУРБИ-М2 состоит из
герметичного пластикового корпуса - (1) и
верхней крышки с резиновой прокладкой (2).
На корпусе расположены два
присоединительных резьбовых патрубка с
наружной резьбой 1" – (3), а также два
кабельных ввода – (4). На верхней крышке
КОМПЛЕКТ ПОСТАВКИ
Наименование
Количество, шт.
Блок управления ТУРБИ-M2 в сборе
1
Соединительный изолирующий зажим СИЗ-2 для
проводов заземления (находится под верхней крышкой
корпуса устройства)
1
Руководство по монтажу и эксплуатации
1
Упаковка
1
Техническая поддержка: (495) 734-91-97 доб. 1125
11
Техническая поддержка: (495) 734-91-97 доб. 1125
ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ
2
5
4
1
3
Срок службы изделия составляет 5 (пять) лет с момента начала
эксплуатации.
Изготовитель несет гарантийные обязательства в течение 24 (двадцати
четырех) месяцев от даты продажи устройства через розничную торговую
сеть.
В течение гарантийного срока изготовитель бесплатно устраняет дефекты,
возникшие по вине производителя, или производит обмен изделия при
условии соблюдения потребителем правил эксплуатации.
Гарантия не предусматривает возмещения материального ущерба или
травм, возникших в результате неправильного монтажа и эксплуатации.
Гарантийные обязательства не распространяются:
– на неисправности, возникшие в результате несоблюдения потребителем
требований настоящего руководства по монтажу и эксплуатации,
неправильного электрического, гидравлического и механического монтажа
и подключения;
– на механические повреждения, вызванные внешним ударным
воздействием, небрежным обращением, либо воздействием отрицательных
температур окружающей среды;
– на устройство, подвергшееся самостоятельной разборке, ремонту или
модификации.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Содержание
- Блок автоматического управления насосом 1
- Руководство по монтажу и эксплуатации 1
- Турби m2 1
- Находится сигнальный светодиод отображающий режимы работы устройства 5 внутри корпуса установлены датчик потока дп двухпороговый датчик давления дд и электронная печатная плата с микроконтроллером который задает программу работы устройства дп состоит из турбины вращающейся на оси потоком воды и геркона в лопастях турбины симметрично расположены два магнита принцип действия устройства заключается в том что при прохождении через него потока воды со скоростью выше 2 л мин начинает вращаться турбина датчика потока геркон при сближении с магнитами расположенными в лопастях турбины получает импульсы и подает их в микроконтроллер микроконтроллер обрабатывает эту информацию и силовое реле включает насос при этом насос качает воду непрерывно создавая в системе давление соответствующее заданным датчиком порогам давления рмин давление включения насоса и рмакс давление выключения насоса если в силу каких либо причин насос не может создать в системе давление рмакс то он выключается с тридцатисекунд 3
- Неисправность возможные причины способы устранения 3
- Параметры электрической сети 220 в 10 50 гц 2 мощность насоса до 1 5 квт 3 максимальный ток не более 16 а 4 ток нагрузки не более 10 а 5 предельно допустимое давление в системе 0 6 мпа 6 бар допускается применение блока управления турби м2 в системах повышения давления при этом суммарное давление в системе должно быть не выше 6 бар 6 минимальная чувствительность датчика потока 2 л мин 7 максимально допустимый поток воды 100 л мин 3
- Хранения от 1 до 40 с 3
