магистрали.
При длине всасывающей магистрали более 10 метров или при глубине
всасывания свыше 4 метров, диаметр всасывающей трубы должен быть больше
диаметра входного отверстия насоса.
Присоедините напорную трубу (10) к выходному отверстию насоса (7).
Все соединения трубопроводов всасывающей и напорной магистралей
должны быть выполнены герметично.
Если насос используется в режиме всасывания необходимо следить за тем,
чтобы максимальная высота всасывания не превышала значение максимального
напора насоса. Если насос работает в режиме подпора, то давление подпора в
совокупности с давлением на выходе насоса не должно превышать
максимального рабочего давления.
При первоначальном пуске необходимо предварительно залить насос и
всасывающую магистраль водой через заливное отверстие (4) и удалить из него
воздух. Для этого следует закрыть все запорные краны, вывернуть пробку и
заливать воду до тех пор, пока из заливного отверстия не начнет вытекать вода
без пузырьков воздуха, после чего завернуть пробку заливного отверстия.
Открыв все краны для удаления воздуха из напорной магистрали, включите
насос в электросеть. Насос начнет подавать воду.
В нормальных условиях эксплуатации насос не требует технического
обслуживания.
Для предотвращения повреждения насоса от воздействия отрицательных
температур окружающей среды необходимо полностью слить воду из насоса и
всей системы.
Хранить демонтированный насос следует в сухом отапливаемом помещении,
вдали от нагревательных приборов, избегая попадания на него прямых
солнечных лучей.
1. Запрещается эксплуатация насоса без заземления;
2. Запрещается перекачивать насосом воспламеняющиеся и взрывоопасные
жидкости;
3. При перекачивании воды из открытого водоема необходимо включить насос
через устройство защитного отключения с током срабатывания не более 30 мА;
4. Электромонтажные работы при подключении насоса к питающей
электросети должны быть выполнены электриком в строгом соответствии с
«Правилами технической эксплуатации электроустановок потребителей» и
«Правилами техники безопасности при эксплуатации электроустановок
потребителей» (ПТЭ и ПТБ);
5. При проведении любых работ необходимо отключить насос от электросети;
6. Разборка и ремонт насоса должны осуществляться только специалистами
сервисной службы.
Перед подключением обязательно проверьте соответствие электрических и
напорных данных изделия параметрам Вашей электрической и водонапорной
сети.
Монтаж и ввод насоса в эксплуатацию должны осуществляться
квалифицированным специалистом.
Всасывающая магистраль выполняется из несжимаемого шланга или трубы.
Диаметр шланга или трубы должен точно соответствовать диаметру входного
отверстия насоса. Исключайте соединения, сужающие проходное сечение
шланга или трубы.
Категорически запрещается установка фильтрующих элементов на всасывающей
МОНТАЖ И ВВОД В ЭКСПЛУАТАЦИЮ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ПРАВИЛА ХРАНЕНИЯ
4 РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Техническая поддержка: (495) 734-91-97 5Техническая поддержка: (495) 734-91-97
МЕРЫ БЕЗОПАСНОСТИ
9
10
8

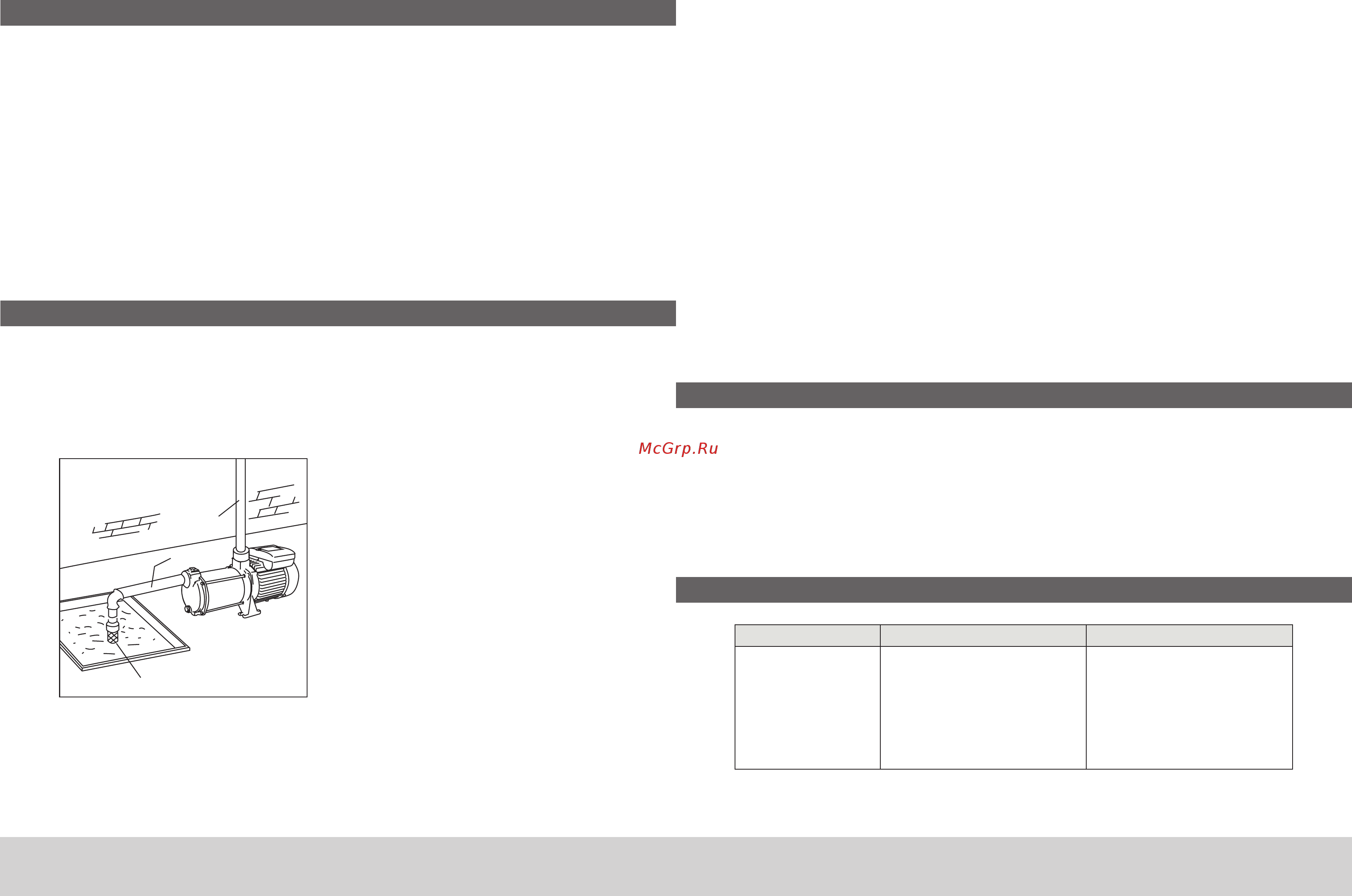

Насос следует закрепить на жестком
основании.
Для уменьшения шума и вибрации при
работе насоса, его крепление к основанию
следует выполнять через резиновые
шайбы и прокладки.
Обязательным условием работы насоса
является установка обратного клапана (8)
на входе всасывающей магистрали (в
комплект не входит).
Присоедините всасывающую трубу (9) с
обратным клапаном на конце к входному
отверстию насоса (6).
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Неисправность
Возможная причина
Метод устранения
Насос не работает.
1. Отсутствие напряжения в
электросети.
2. Неисправность контактов в
электросети.
3. Неисправность пускового
конденсатора.
1. Проверьте напряжение в сети.
2. Устраните неисправность
контактов.
3. Обратитесь в сервисный
центр.
