10
нулевую глубину строгания и провора-
чивая ножевой вал вручную, убедить-
ся в свободном вращении строгально-
го вала.

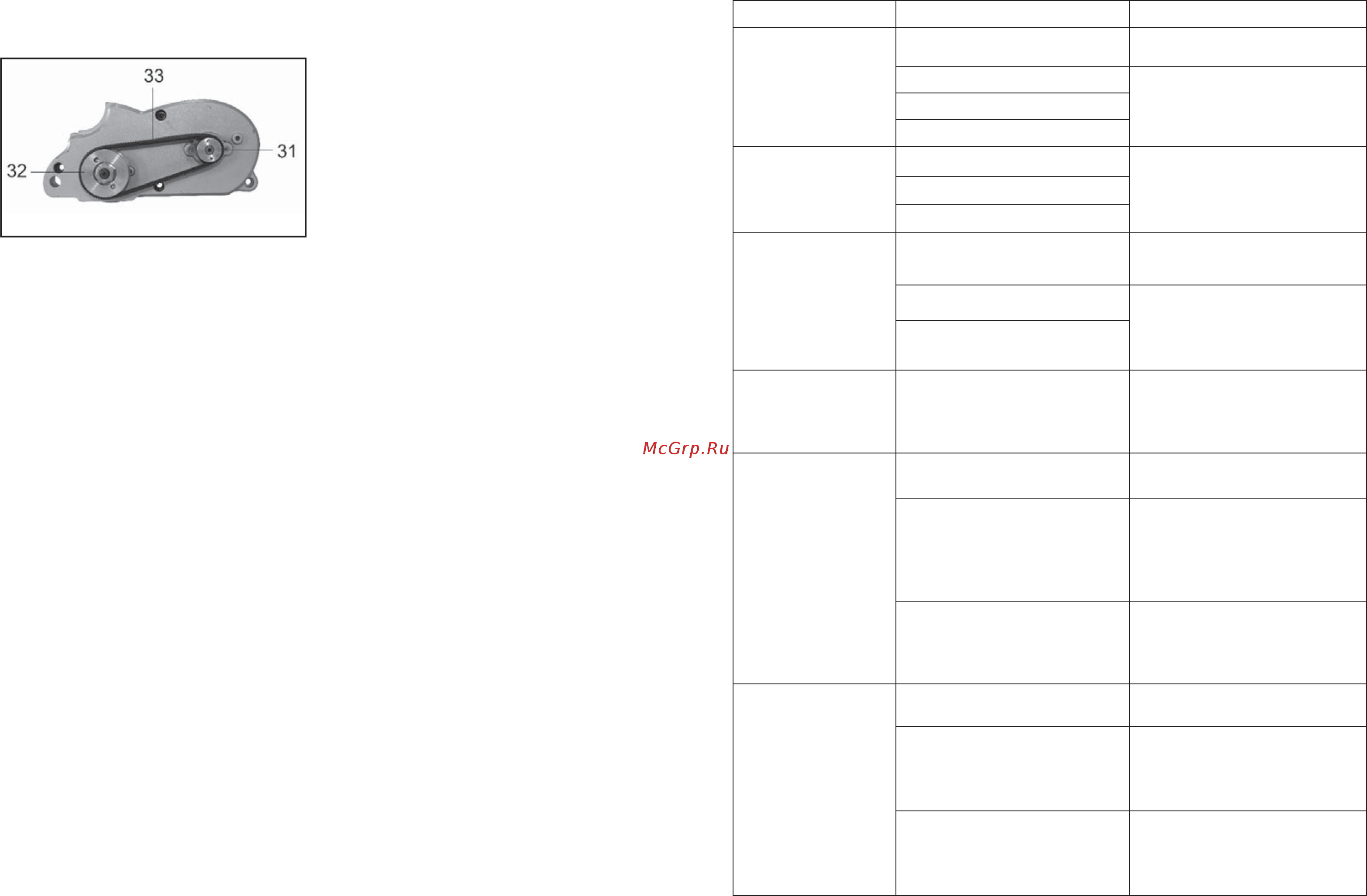

Рис. 7
9.3. Замена приводного ремня (Рис. 6, 7).
Периодически проверяйте состояние при-
водного ремня (33). В случае износа или
повреждений (трещины, разрывы, рас-
слоение) приводной ремень следует за-
менить.
9.3.1. Выверните 2 винта (30) кожуха при-
водного ремня (29).
9.3.2. Демонтируйте кожух приводного
ремня (29).
9.3.3. Снимите изношенный приводной
ремень (33).
9.3.4. Произведите установку нового
приводного ремня (33). Для облегчения
установки ремня (33)
сначала установите
ремень на ведущий (31) шкив, а затем на
ведомый шкив (32).
9.3.5. После установки нового приводного
ремня (33) проверьте правильность и на-
дежность установки ремня (33), провер-
нув ведущий шкив (31) рукой на несколь-
ко оборотов.
11
10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Неисправность Вероятная причина Действия по устранению
1. Двигатель не
включается
Нет напряжения в сети
питания.
Проверить наличие
напряжения в сети питания.
Неисправен выключатель.
Обратиться в
специализированный
Сервисный центр для
ремонта.
Неисправен шнур питания.
Изношены щетки.
2. Повышенное
искрение щеток на
коллекторе
Изношены щетки.
Обратиться в
специализированный
Сервисный центр для
ремонта.
Загрязнен коллектор.
Неисправны обмотки якоря.
3. Повышенная
вибрация, шум.
Рабочий инструмент плохо
закреплен.
Закрепить правильно
рабочий инструмент.
Неисправны подшипники.
Обратиться в
специализированный
Сервисный центр для
ремонта
Износ зубьев редуктора.
4. Появление дыма
и запаха горелой
изоляции.
Неисправность обмоток
якоря или статора.
Обратиться в
специализированный
Сервисный центр для
ремонта
5. Двигатель
перегревается.
Загрязнены окна охлаждения
злектродвигателя.
Прочистить окна охлаждения
электродвигателя.
Электродвигатель
перегружен.
Снять нагрузку и в течение
2÷3 минут обеспечить работу
инструмента на холостом
ходу при максимальных
оборотах.
Неисправен якорь.
Обратиться в
специализированный
Сервисный центр для
ремонта.
6. Двигатель
не развивает
полную скорость
и не работает на
полную мощность
Низкое напряжение в сети
питания.
Проверить напряжение в
сети.
Сгорела обмотка или
обрыв
в обмотке.
Обратиться в
специализированный
Сервисный центр для
ремонта
Слишком длинный
удлинительный шнур.
Заменить шнур на более
короткий, убедившись, что
он отвечает требованиям
п.5.2.4.
