8
ограничить ширину строгания.
7.1.2. Используя болт (14) с квадратным
подголовником, смонтируйте кронштейн
(13) на упоре (12).
7.1.3. Зафиксируйте собранный узел
гайкой-барашком (16).
7.1.4. Винтом (3) зафиксируйте парал-
лельный упор в сборе (1) на корпусе (2)
рубанка.
7.1.5. Ослабьте гайку-барашек (16) и
переместите упор (12) на необходимое
расстояние. Зафиксируйте это положе-
ние параллельного упора, закрутив гайку-
барашек (16).
7.2. Установка ограничителя глубины
строгания.
7.2.1. Ограничитель глубины строгания
(11) предназначен для задания глубины
выбираемой четверти (фальца).
7.2.2. Винтом (10) зафиксируйте ограни-
читель глубины строгания (11) на корпусе
(2) рубанка.
7.2.3. Установка глубины контролируется
по шкале на ограничителе глубины стро-
гания (11).
7.3. Регулировка глубины строгания.
7.3.1. Вращением ручки (4) установите
глубину строгания за один проход.
7.3.2. Глубина строгания за один проход
контролируется по шкале возле ручки (4).

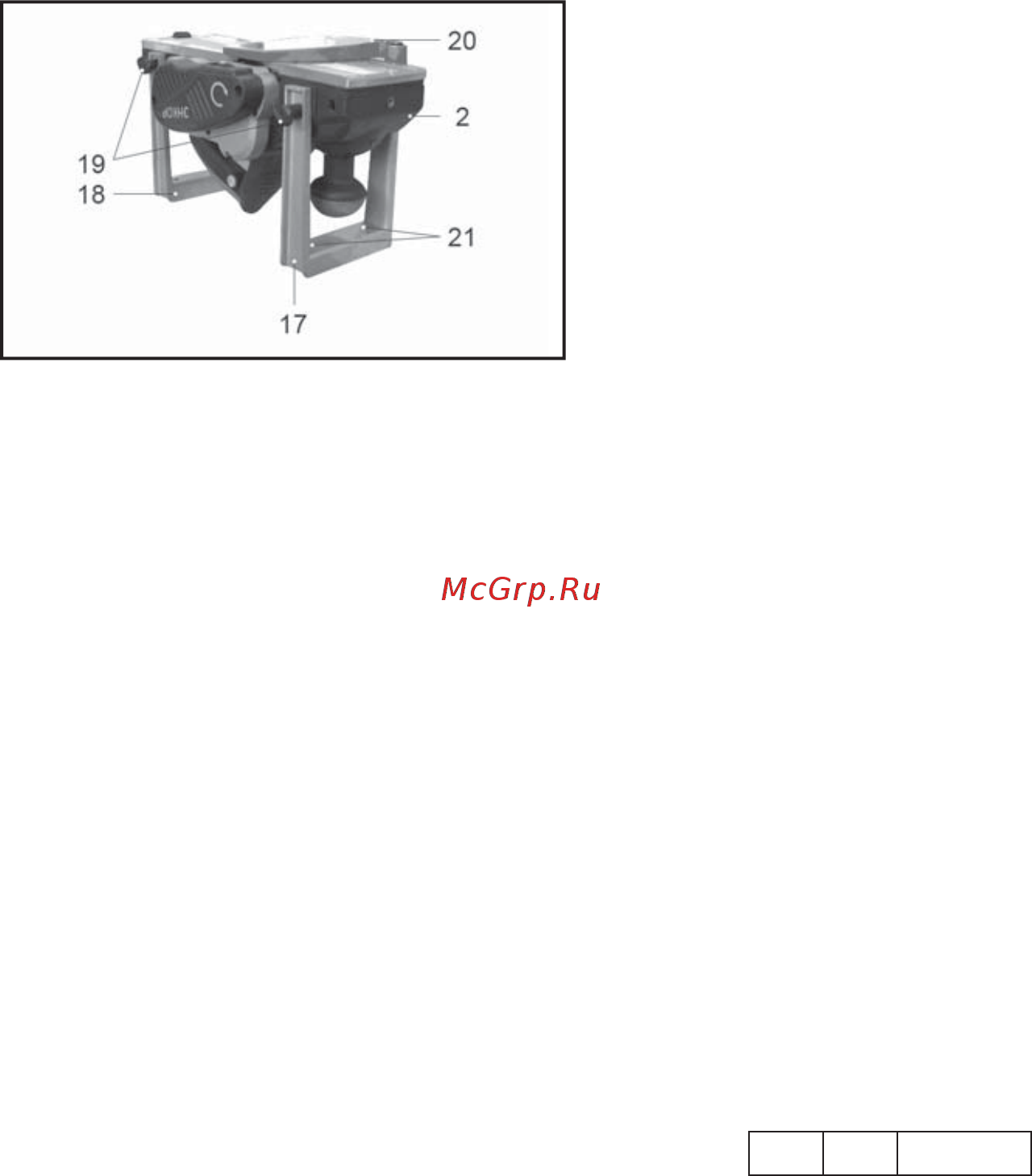

7.4. Установка рубанка на подставку
(Рис. 4).
7.4.1. Установите на корпус рубанка
переднюю (17) и заднюю (18) части под-
ставки.
7.4.2. Закрепите переднюю (17) и заднюю
(18) части подставки винтами фиксации
(19)
Примечание: Передняя часть подставки
(17) под осью защитной планки (20) за-
крепляется на корпусе (2) рубанка винтом
(Н) из комплекта поставки.
7.4.3. Винты фиксации подставки (19)
вворачиваются в резьбовые отверстия на
корпусе (2) рубанка.
7.4.4. При помощи болтового соединения
М6 (не входит в комплект поставки) закре-
пите обе части подставки через отверстия
(21) на ровной устойчивой поверхности,
например, на верстаке.
7.4.5. Обратите внимание на правиль-
ность установки защитной планки (20).
Защитная планка (20) должна легко пере-
мещаться и
под действием возвратной
пружины полностью закрывать строгаль-
ный вал при отсутствии обрабатываемой
заготовки.
Работа с рубанком, установленным на
подставку с неисправной или отсут-
ствующей защитной планкой (20), кате-
горически запрещается!
7.4.6. Установите параллельный упор в
сборе (1) на корпусе (2) рубанка. Отрегу-
лируйте положение параллельного упора
в сборе (1) согласно п. 7.1.
8. ПОРЯДОК РАБОТЫ
РУБАНКОМ (Рис. 1-4)
8.1. Строгание.
8.1.1. Регулировочной ручкой (4) выставь-
те глубину строгания за один проход, кон-
тролируя ее по шкале возле ручки.
8.1.2. Для включения рубанка нажмите
кнопку блокировки выключателя (5), и не
отпуская ее, нажмите клавишу выключа-
теля (6).
8.1.3. При использовании рубанка с под-
ставкой заблокируйте выключатель в на-
жатом состоянии фиксатором (Л) из ком-
плекта поставки.
8.1.4. Дождитесь, пока строгальный вал
достигнет максимальных оборотов.
8.1.5. Установите включенный рубанок
передней плитой на обрабатываемую
заготовку и равномерно его перемещая,
без значительных усилий произведите
строгание. Подпружиненный башмак (9)
позволяет устанавливать рубанок на пло-
скую поверхность без риска повредить
Рис. 4
13
боту и обратитесь в Сервисный центр
или гарантийную мастерскую.
Гарантийный, а также послегарантийный
ремонт производится оригинальными де-
талями и узлами только в гарантийных
мастерских, указанных в перечне «Адре-
са гарантийных мастерских».
Примечание:
Техническое обслуживание электриче-
ских машин, проведение регламентных
работ, регулировок, указанных в руко-
водстве по эксплуатации, диагностика
не относятся к
гарантийным обязатель-
ствам и оплачиваются согласно действу-
ющим расценкам Сервисного центра.
С гарантийными обязательствами озна-
комлен и согласен:
_______________, ___________________
дата подпись
Изготовитель:
ШАНХАЙ ТРУВЭЙ ИНТЕРНЭШЕНЛ
ТРЭЙД КО.,ЛТД.
Офис 475, д. 227 Рашн Роуд, Район Пу-
донг, Шанхай, Китай.
Импортер:
ООО «ЭНКОР-Инструмент-Воронеж»:
394018, Воронеж, пл. Ленина, 8.
Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
12. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ
И ПРОДАЖЕ
Рубанок РЭ-780/82 соответствует требованиям ТУ 4833-004-74343425-2008, ГОСТ Р
МЭК 60745-1-2005, ГОСТ 12.2.013.0-91, обеспечивающим безопасность жизни, здоровья
потребителей и охрану окружающей среды и признан годным к эксплуатации.
Сертификат соответствия № РОСС CN.АЯ60.В21156, срок действия
с 18.09.2009 г. по 23.04.2011 г.
Сертификат соответствия выдан:
ОРГАН ПО СЕРТИФИКАЦИИ ПРОДУКЦИИ И УСЛУГ УЧРЕЖДЕНИЯ
«ВОРОНЕЖСКИЙ ЦЕНТР СЕРТИФИКАЦИИ И МОНИТОРИНГА»
394018. г. Воронеж, ул. Станкевича, 2, телефон: (4732) 59-77-93
Аттестат аккредитации РОСС RU.0001.10АЯ60
Уважаемый покупатель!
Дата изготовления вашего инструмента закодирована в серийном номере
инструмента.
09 02 00001
Первые две цифры – год выпуска инструмента, в нашем примере это 2009 год.
Вторые две цифры – месяц года, в котором был изготовлен инструмент. В нашем
примере это февраль.
Остальные цифры – заводской порядковый номер инструмента.
