инструкция по эксплуатации станка JET мод. JDP-10M, JDP-13M

Внимание: Сверлильная головка тяжелая!

Будьте осторожны и попросите кого-нибудь

помочь Вам.

Выровняйте сверлильную головку, чтобы она

проходила параллельно опорной плите станка.

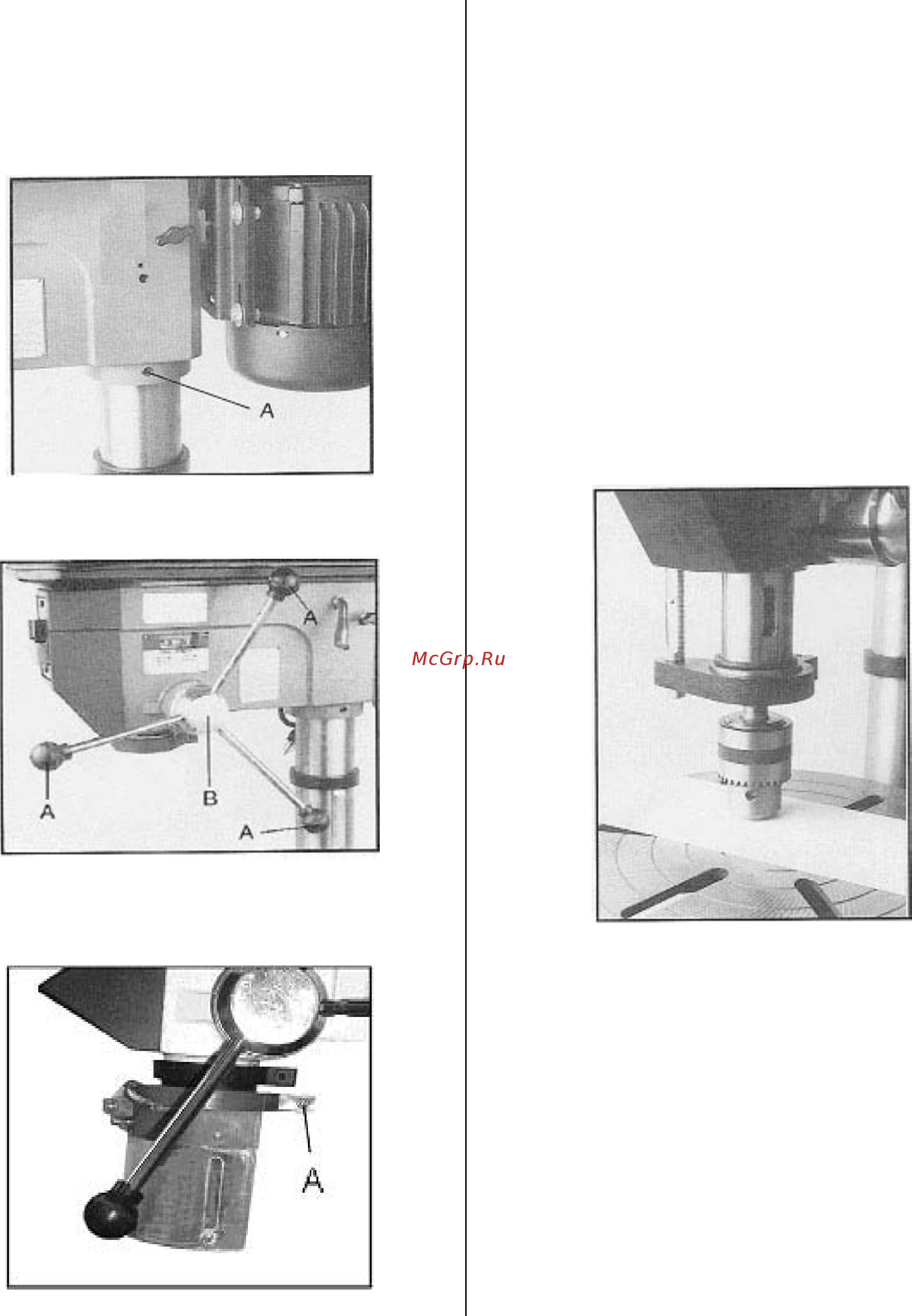

Затяните 2 резьбовых штифта (A, Рис. 4).

Рис.4

Установите 3 рукоятки подачи (A, Рис. 5) на сту-

пице (B, Рис. 5).

Рис. 5

Установите защитное устройство патрона перед

установкой патрона.

Затяните зажимный винт (A, Рис. 6).

Рис. 6

Вращая рукоятку, опустите сверлильный стол на 20

мм под шпинделем и зафиксируйте его.

Положите на стол кусок ненужного дерева.

Очистите тканью пиноль шпинделя, посадочные

места патрона шпинделя и сверлильного патрона.

Важно: Эти три элемента не должны содержать

остатков смазки, в ином случае патрон может вы-

валиться.

Наденьте сверлильный патрон на патрон шпинде-

ля.

Откройте патрон на максимальный диаметр.

Вставьте патрон в конус шпинделя.

Вращайте патрон, пока он не зафиксируется в

шпинделе.

Опустите патрон почти до куска дерева на столе.

Патрон должен прочно удерживаться в шпинделе

(см. Рис. 7).

Рис.7

5.3 Подключение к электрической сети

Подсоединение к сети со стороны клиента, а также

применяемые силовые кабели должны соответст-

вовать предписаниям. Напряжение и частота тока

в сети должны соответствовать параметрам, ука-

занным на фирменной табличке станка.

Установленное изготовителем защитное устройст-

во должно быть рассчитано на 10 А.

Применяйте для подсоединения только провод с

обозначением H07RN-F.
