15
Тактовый сигнал DDC

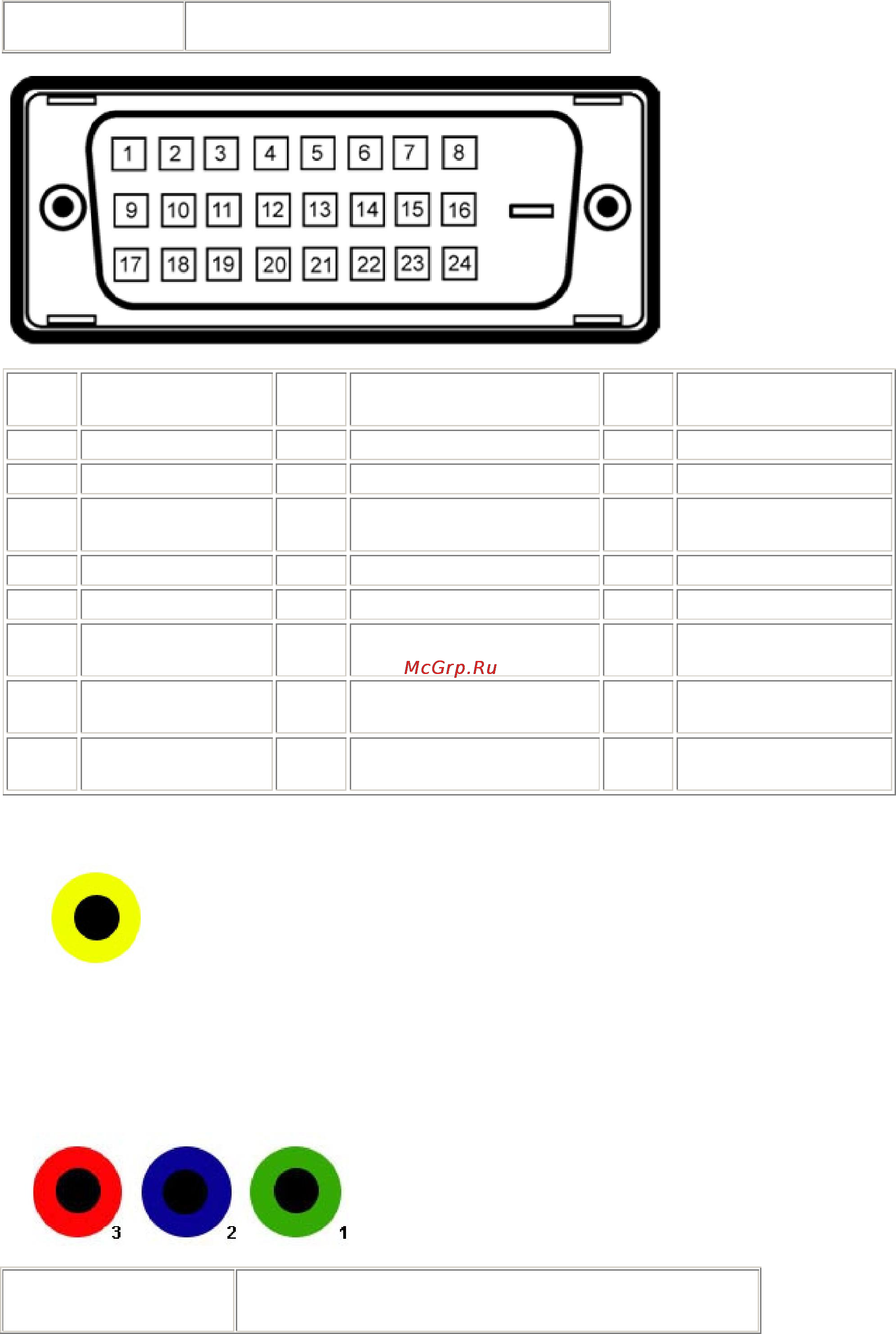

Разъем DVI
ПРИМЕЧАНИЕ: Контакт №1 находится сверху слева.
Контакт
Соответствующий
сигнал
Контакт
Соответствующий сигнал Контакт
Соответствующий сигнал
1
T.M.D.S. Данные 2
-
9
T.M.D.S. Данные 1
-
17
T.M.D.S. Данные 0
-
2
10
18
3
T.M.D.S. Данные 2/4
Экран
11 T.M.D.S. Данные 1/3 Экран 19
T.M.D.S. Данные 0/5
Экран
4
T.M.D.S. Данные 4
-
12
T.M.D.S. Данные 3
-
20
T.M.D.S. Данные 5
-
5
NT.M.D.S. Данные 4+
13
21
6 Тактовый сигнал DDC 14 Питание +5 В 22
T.M.D.S. Тактовый сигнал
Экран
7 Данные DDC 15 Земля (для +5 В) 23
T.M.D.S. Тактовый сигнал
+
8 Не подключен 16
Обнаружение "горячего"
подключения
24
T.M.D.S. Тактовый сигнал
-
Разъем композитного видеосигнала
Сигнал яркости / композитный / сигнал цветности
Разъем компонентного видеосигнала
Номер контакта
3
-
контактный разъем подключенного сигнального кабеля
(кабель не входит в комплект поставки)
