Руководство по эксплуатации Руководство по эксплуатации
7 8
Для подключения оборудования требуется 1 фаза 220 В 50–60 Гц, автомат должен быть на 40 А
при максимальном сварочном токе.
ВНИМАНИЕ!
Оборудование находится под напряжением! Без заземления не включать! Подключение
оборудования должен проводить квалифицированный специалист.
Для нормальной эксплуатации аппарата сетевой удлинитель не нужен. Если есть необхо-
димость в сетевом удлинителе, то нужно правильно подбирать сечение кабеля. Чем длиннее
кабель, тем толще сечение. Минимальное сечение кабеля от 2,5 мм
2
.
СЕТЕВОЙ УДЛИНИТЕЛЬ
ПОДКЛЮЧЕНИЕ ЗАЩИТНОГО ГАЗА
Баллоны с газом находятся под давлением, любое неаккуратное обращение с баллоном мо-
жет привести к взрыву. При проведении сварочных работ придерживайтесь следующих правил:
• не проводите сварочные работы рядом с баллонами;
• всегда устанавливайте баллоны в горизонтальном положении на ровной поверхности или
размещайте баллоны на специальной тележке, исключив возможность падения баллонов;
• используйте сертифицированные редуктор и шланги.
• ПОДКЛЮЧЕНИЕ БАЛЛОНА К АППАРАТУ
Прикрепите один конец газового шланга к газовому редуктору, установленному на баллоне,
а другой конец к штуцеру, который находится на задней панели аппарата. Надежно зафиксируй-
те соединения хомутами.

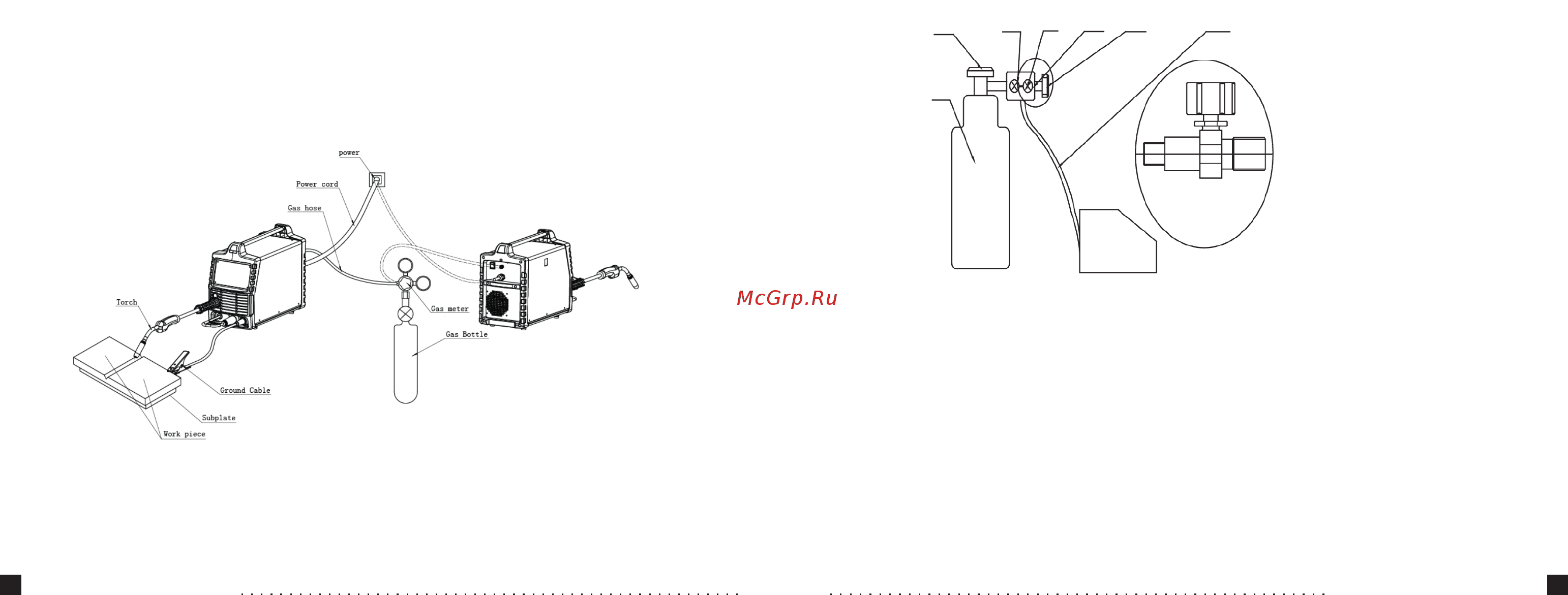

См. иллюстрацию ниже.
1. Вентиль баллона
2. Манометр входной
3. Манометр выходной
4. Редуктор
5. Регулятор редуктора
6. Шланг
7. Баллон
1 2 3 4 5 6
7
аппарат
редуктор
более мягкой или жесткой, в зависимости от задачи.
• Выбор защитного газа: СО2 (углекислый газ), ArCO2 (сварочная смесь);
• Диаметр сварочной проволоки: 0.6/0.8/1.0
• В режиме ММА:
• Функция «ARC FORCE»: позволяет стабилизировать ток при небольшой длины
сварочной дуги, препятствуя при этом приваривания электрода.
6. ОСНОВНОЙ РЕГУЛЯТОР:
позволяет регулировать сварочный ток и настраивать дополнительные параметры
сварки (См. раздел «Алгоритм настройки аппарата в режиме MIG/MAG).
7. КНОПКА ЗАПРАВКИ ПРОВОЛОКИ В ГОРЕЛКУ MIG/MAG.
8. ВЫБОР РЕЖИМА УПРАВЛЕНИЯ КНОПКОЙ НА ГОРЕЛКЕ:
• 2Т: 2-х тактный режим («быстрый»). При нажатии кнопки на горелке начинается цикл
сварки, отпускаете – заканчивается.
• 4Т: 4-х тактный режим («долгий»). Обычно используется для сварки длинных швов.
При кратковременном нажатии кнопки на горелке начинается сварочный процесс, при
повторном кратковременном нажатии – заканчивается.
9. ВЫБОР РЕЖИМА СВАРКИ:
• ММА - ручная дуговая сварка.
• TIG - аргонодуговая сварка.
• MIG- полуавтоматическая сварка.
10. ГНЕЗДО ДЛЯ ПОДКЛЮЧЕНИЯ ГОРЕЛКИ MIG/MAG.
11. КАБЕЛЬ ВЫБОРА ПОЛЯРНОСТИ ГОРЕЛКИ MIG/MAG.
12. СИЛОВАЯ КЛЕММА «+»
13. СИЛОВАЯ КЛЕММА «-»
14. КНОПКА ВКЛЮЧЕНИЯ ГОРЕЛКИ «SPOOL GUN».
15. РАЗЪЕМ ПОДКЛЮЧЕНИЯ ГОРЕЛКИ «SPOOL GUN».
16. СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ.
17. ШТУЦЕР ДЛЯ ПОДКЛЮЧЕНИЯ ЗАЩИТНОГО ГАЗА.
