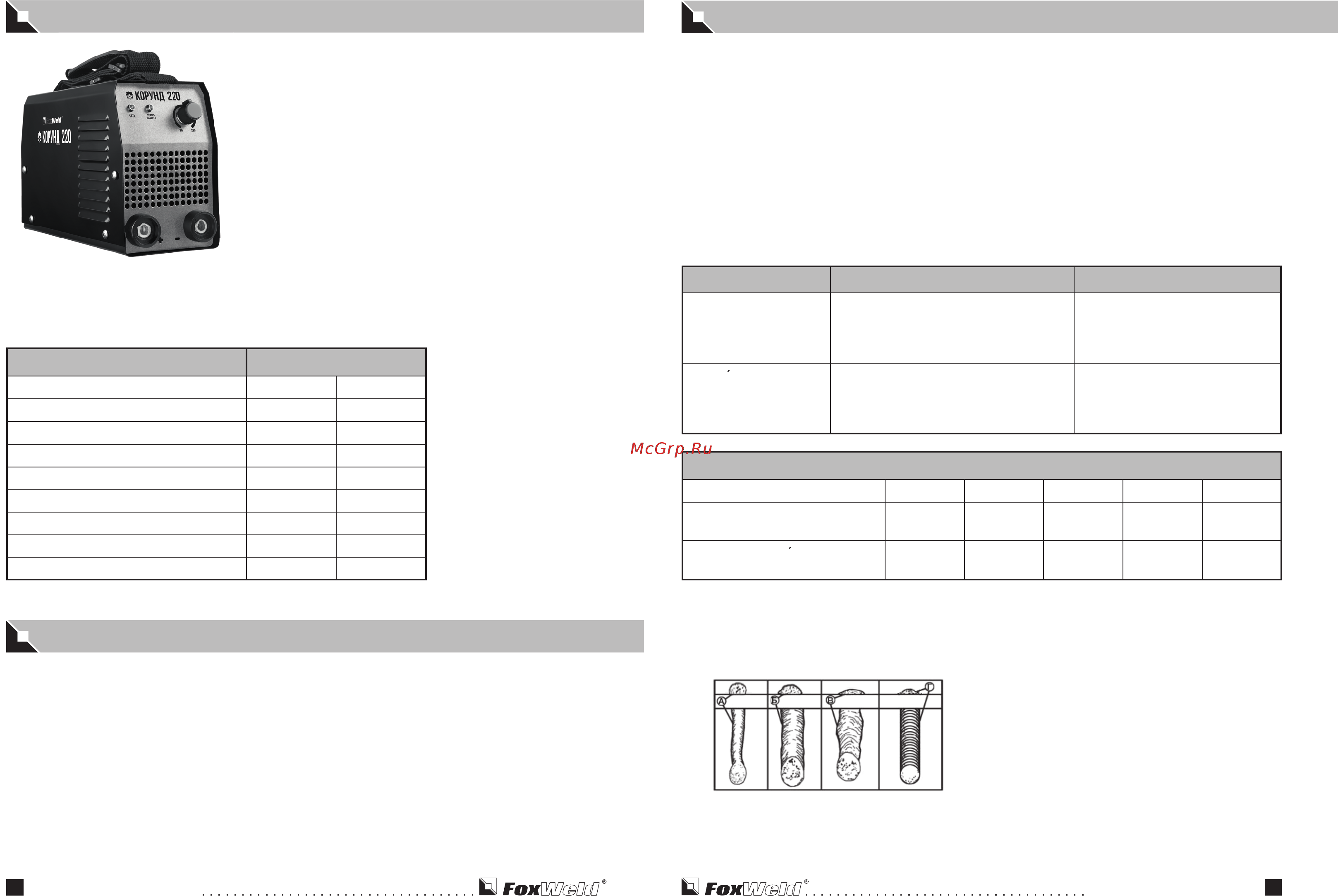

![Foxweld КОРУНД 220 4800 Инструкция по эксплуатации онлайн [4/6] 508029](/views2/1636083/page4/bg4.png)
Руководство по эксплуатации Руководство по эксплуатации
5 6
Сварочные инверторы серии «Корунд» предназначены для
ручной дуговой сварки штучным покрытым электродом на
постоянном токе. Аппараты выполнены по новейшей IGBT
технологии, позволяющей добиться минимального веса и
габаритов.
Инверторы данной серии позволяют получать сварные швы
высокого качества и отличаются малым разбрызгиванием
металла. Аппарат имеет ряд встроенных функций, позволя-
ющих оптимизировать и облегчить процесс сварки, таких,
как: Hot – Start, Arc-Force и Anti-Sticking.
Инверторы отличаются простой панелью управления и воз-
можностью работать при пониженном напряжении.
На панели управления имеется 2 светодиода:
1 - показывает«подключение / отключение сети»
2 – термозащита.
ОПИСАНИЕ ИНВЕРТОРА
• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ХАРАКТЕРИСТИКИ
Модель КОРУНД 200 КОРУНД 220
Напряжение сети, В / Гц 220 / 50 220 / 50
Минимальное напряжение питания, В 140 140
Напряжение холостого хода, В 80 80
Диапазон сварочного тока, А
20
–
200 20
–
220
Продолжительность включения, ПВ, % 60 60
Класс изоляции / защиты H/IP21S H/IP21S
Габариты аппарата, мм
270х110х170 270х110х170
Вес нетто, кг 3,5 3,5
Извлеките устройство из упаковки и тщательно осмотрите на предмет внешних признаков
повреждений при транспортировке (рекомендуется провести осмотр непосредственно при по-
купке в присутствие продавца).
Установите устройство, по возможности, в чистом месте с хорошим притоком воздуха, что-
бы вентиляционные отверстия в корпусе не были перекрыты. Не используйте дополнительные
фильтры, и не накрывайте аппарат материалами, препятствующими притоку воздуха (несоблю-
дение этих условий может привести к сильному перегреву аппарата и возможной поломке).
Перед включением аппарата в сеть, внимательно осмотрите изоляцию кабелей, электродо-
держа-тель, разъёмы; убедитесь, что длина и сечение сварочных кабелей соответствует сва-
рочному току:
До 5 метров – мин. сечение кабеля 16 мм
2
От 5 до 20 метров – мин. сечение кабеля 25 мм
2
ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ
РЕЖИМ РУЧНОЙ ДУГОВОЙ СВАРКИ ШТУЧНЫМ ЭЛЕКТРОДОМ (ММА)
Данное устройство позволяет проводить сварку электродами как для постоянного, так и пе-
ременного тока, с любыми видами покрытий, включая целлюлозные и электроды по алюминию.
Подсоедините соединители кабелей электрододержателя и зажима заземления к аппарату,
соблюдая полярность, рекомендованную производителем электродов (обычно электрододер-
жатель к «+», зажим заземления к «-»). Избегайте прямого электрического контакта электродо-
держателя и зажима заземления.
Закрепите зажим заземления на свариваемом изделии, стараясь обеспечить хороший элек-
трический контакт и минимальное удаление от места сварки.
Убедитесь, что напряжение в сети соответствует паспортному напряжению питания у аппа-
рата и что сетевой автомат рассчитан на ток потребления аппарата. Подключите аппарат к сети
и включите аппарат, убедитесь в готовности аппарата к работе по индикатору сети.
Установите сварочный ток согласно диаметру электрода, положению сварки и типу соеди-
нения.
* Более точные значения параметров смотрите в инструкции от производителя электродов (обычно таблица
расположена на упаковке электродов).
СРЕДНИЕ ПОКАЗАТЕЛИ СВАРОЧНОГО ТОКА (А)
Диаметр электрода (мм) 1,60 2,00 2,50 3,25 4,00
Электрод с рутиловым
покрытием
30–55 40–70 50–100 80–130 120–170
Электрод с основным
покрытием
50–75 60–100 70–120 110–150 140–200
После окончания сварки выключите аппарат и удалите электрод из электрододержателя.
ВНИМАНИЕ! При обработке металла инструментом (УШМ, дрель и т.д.) рядом с аппаратом
убедитесь, что он защищен от попадания внутрь металлической пыли / стружки.
А. Скорость сварки слишком быстрая.
Б. Скорость сварки слишком медленная.
В. Дуга слишком длинная.
Г. Идеальная скорость и длина дуги.
ТИП ЭЛЕКТРОДА СВОЙСТВА ТИПИЧНЫЕ МАРКИ
С рутиловым
покрытием
Прост в использовании
(Легкий поджиг, устойчивое горение)
МР–3С, ОЗС–12
LE Omnia 46
AS R–143
Boehler Fox OHV
С основным
покрытием
Хорошие механические свойства
(Сварка ответственных конструкций)
УОНИ 13 / 55
LE Basic One
AS B–248
Boehler Fox EV50
