www.hammer-pt.com

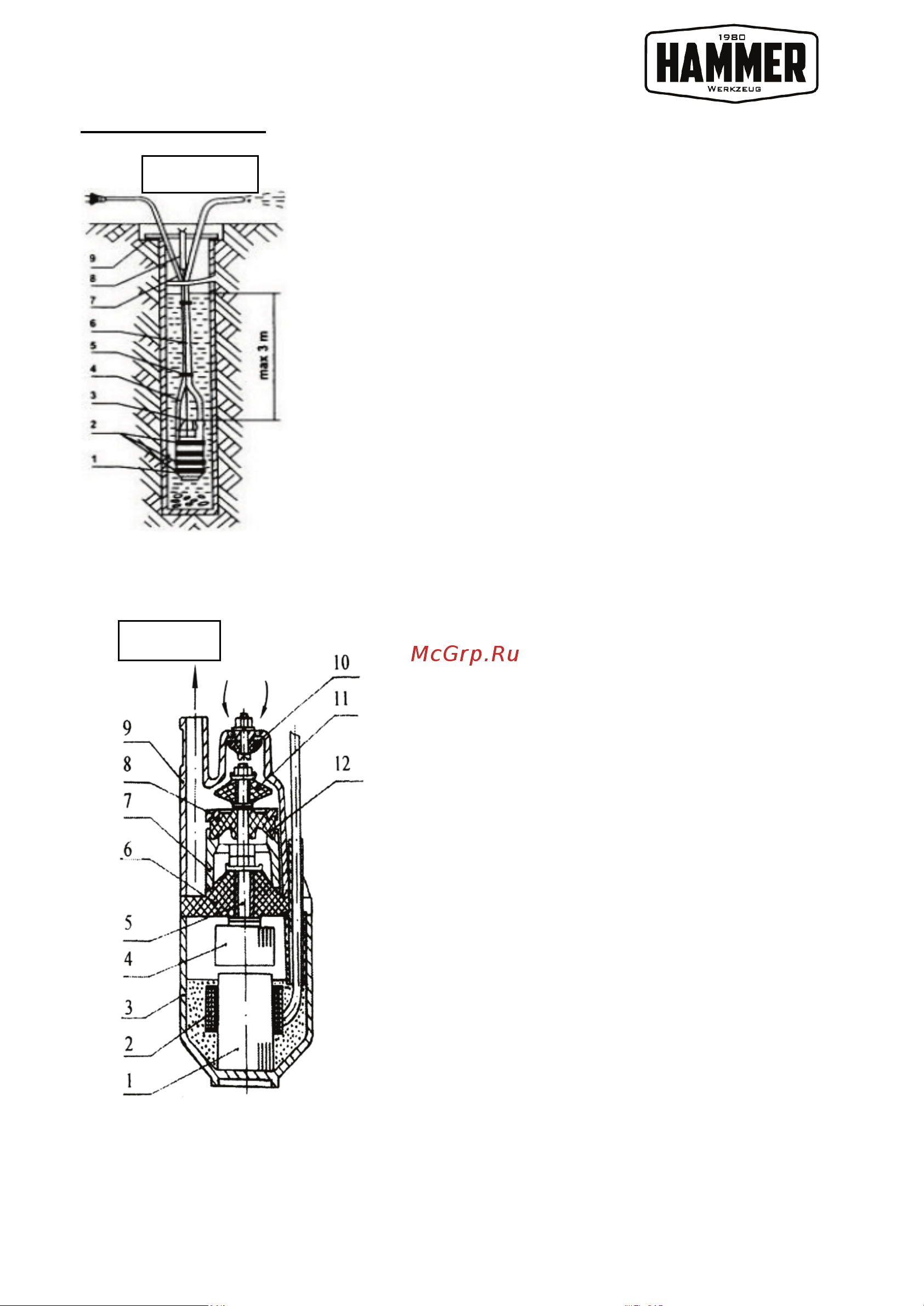

ОПИСАНИЕ (Рис.1)

1. Насос

2. Защитное кольцо

3. Хомут

4. Трос

5. Связка

6. Шланг

7. Кабель питания

8. Пружинящая подвеска

9. Перекладина

ВНИМАНИЕ! Шланг, защитное кольцо, связка,

пружинящая подвеска и перекладина не входят в

комплектацию.

Устройство прибора (Рис.2).

Подача воды осуществляется из напорной камеры,

ограниченной резиновым клапаном (10) и поршнем (5)

при возвратно-поступательном движении поршня,

приводимого в движение якорем электромагнита (4). Далее вода поступает

внутрь корпуса (9) и через выходной патрубок насоса подается в шланг.

1. Сердечник

2. Катушка

3. Корпус электромагнита

4. Якорь

5. Шток

6. Амортизатор

7. Муфта

8. Упор

9. Корпус насоса

10. Клапан впускной

11. Поршень

12. Диафрагма

Рис.1

Рис. 2
