РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ЕАС

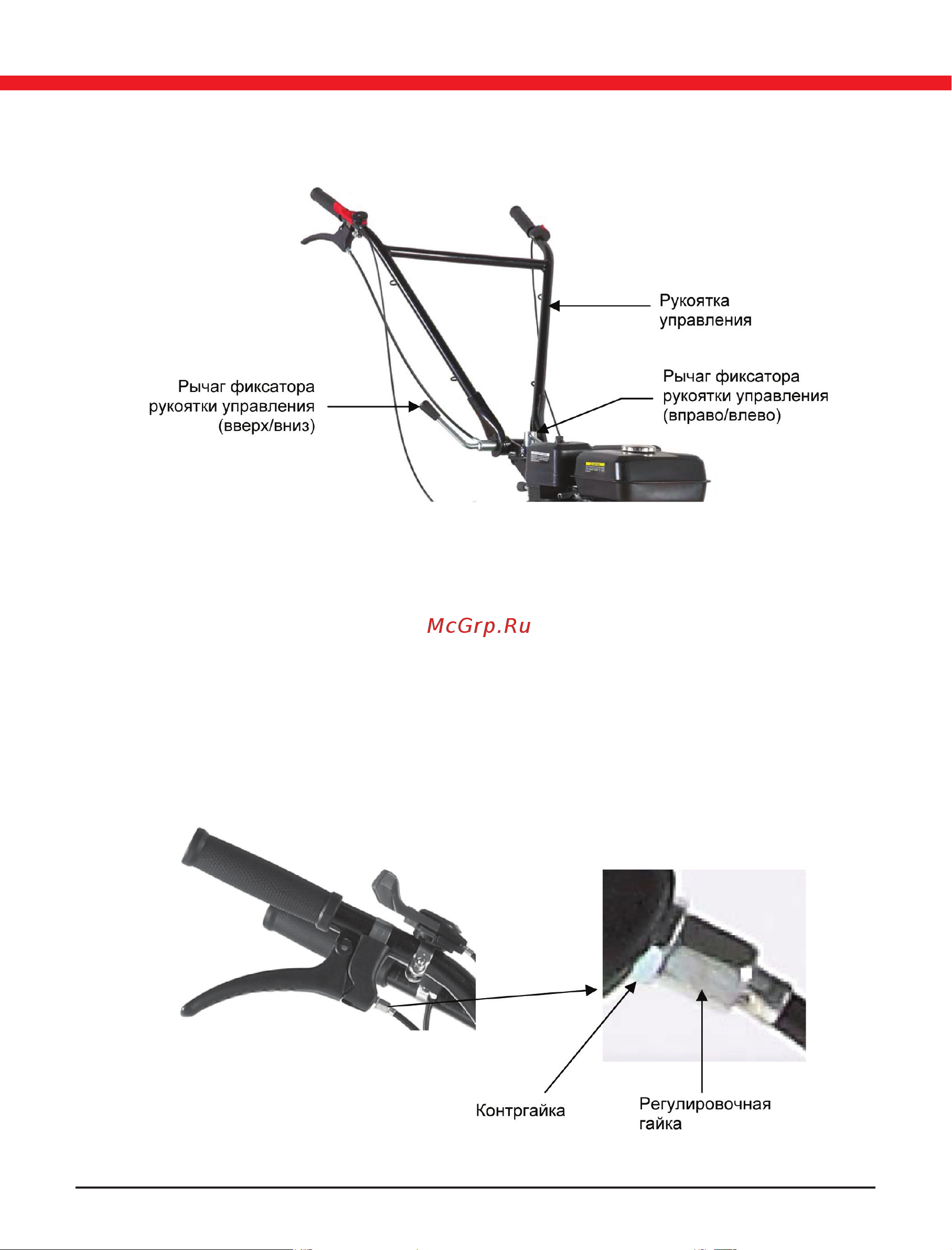

5. Установите рукоятку управления, отрегулируйте ее положение и зафиксируй-

те фиксаторами рукоятки управления (Рис. 5).

6. Установите на культиватор защитные крылья фрез (Рис. 3). Для этого уста-

новите на культиватор кронштейны крыльев 11 (Рис. 1). Короткий кронштейн

устанавливается спереди, длинный сзади. На кронштейны крыльев с помощью

4 болтов и гаек с каждой стороны установите защитные крылья.

7. После запуска культиватора, в случае необходимости, отрегулируйте натя-

жение тросика сцепления. Для этого ослабьте контргайку (Рис. 6). Отрегули-

руйте натяжение тросика сцепления регулировочной гайкой. Для ослабления

натяжения тросика закручивайте гайку по часовой стрелке, для натяжения – от-

кручивайте регулировочную гайку против часовой стрелки. После регулировки

затяните контргайку.

Рис. 5

Рис. 6
