8
Не используйте поврежденные или изношенные кабели удлинителей.
Для определения необходимого поперечного сечения кабеля удлинителя
воспользуйтесь следующими рекомендациями:
ОПРЕДЕЛЕНИЕ ПОПЕРЕЧНОГО СЕЧЕНИЯ КАБЕЛЯ УДЛИНИТЕЛЯ
Необходимо проделать следующие измерения и выбрать большее сечение
кабеля:
1. Омическое и индуктивное сопротивление кабеля с учетом разрешенной
потери напряжения в 5% вычисляется по формуле: cos/phi=0,8, при этом
необходимо ориентироваться на кривые частоты и напряжения на
графике.
Например: Номинальное напряжение:……… 1-220 В 50 Гц
Номинальная сила тока:………… 10 А
Длина кабеля:……………………. 100 м

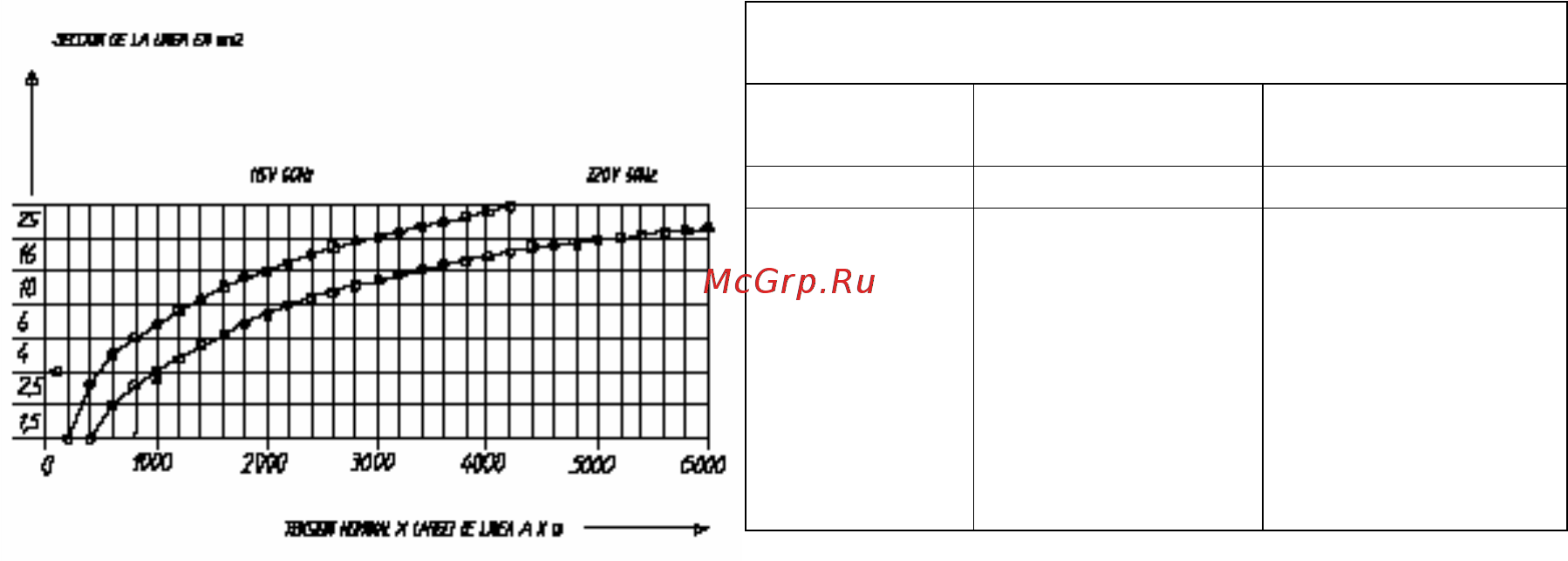

Посмотрим на график: умножим Силу тока на Длину = 10×100=1000 А/м
Получим сечение кабеля 4 мм.
2. Вычислим разрешенный нагрев кабеля в соответствии с нормами VDE
(таблица минимально допустимого сечения проводов).
Например: Согласно таблице, нагрузка в 10 А соответствует случаю
для 15 А или ниже, при этом необходимое сечение кабеля равняется 1
мм.
Следовательно, выбираем сечение = 4 мм. Всегда необходимо выбирать
большее поперечное сечение из двух полученных результатов.
4.4 КОНТРОЛЬНЫЙ ОСМОТР
1. Прежде чем начать работу, убедитесь в исправности всех защитных
приспособлений и элементов управления.
2. Регулярно проверяйте состояние кабелей питания.
3. При подключении регулярно проверяйте напряжение в сети.
4. При обнаружении дефектов, которые могут сказаться на безопасности
работы преобразователя, следует остановить работу и провести
необходимые операции по техническому обслуживанию.
5. При работе преобразователя следует использовать все
предусмотренные защитные приспособления.
6. При обнаружении дефектов защитных приспособлений или других
дефектов, которые могут сказаться на безопасности работы
Минимальное сечение кабеля в
соответствии с нормами VDE
Линия Максимальная
нагрузка
Максимальный
предохранитель
мм
2
А А
1
1,5
2,5
4
6
10
16
25
15
18
26
34
44
61
82
108
10
10 / 3 – 16 / 1 –
20
25
35
50
63
80
