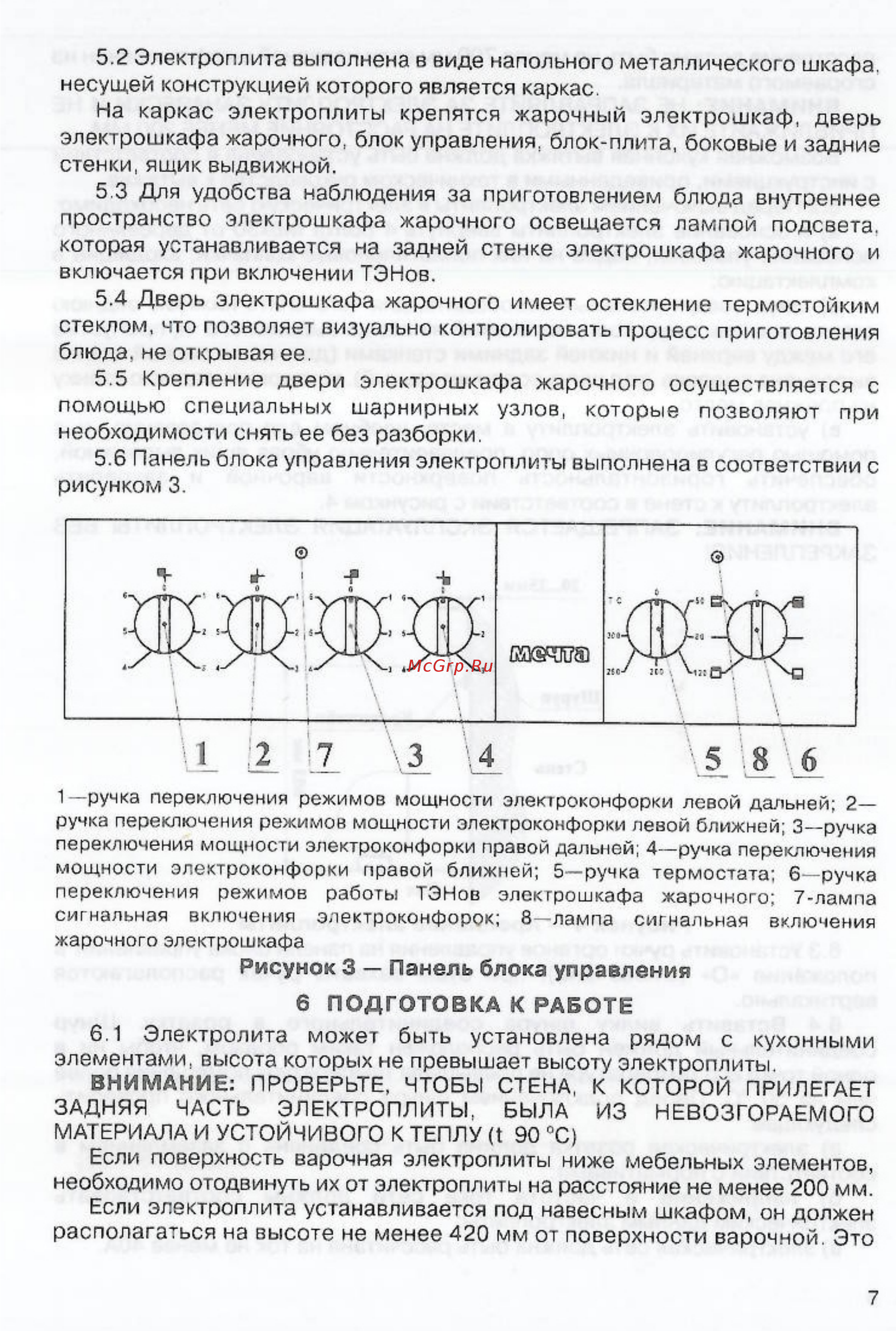

5 2 Электроплита выполнена в виде напольного металлического шкафа несущей конструкцией которого является каркас На каркас электроплиты крепятся жарочный электрошкаф дверь электрошкафа жарочного блок управления блок плита боковые и задние стенки ящик выдвижной 5 3 Для удобства наблюдения за приготовлением блюда внутреннее пространство электрошкафа жарочного освещается лампой подсвета которая устанавливается на задней стенке электрошкафа жарочного и включается при включении ТЭНов 5 4 Дверь электрошкафа жарочного имеет остекление термостойким стеклом что позволяет визуально контролировать процесс приготовления блюда не открывая ее 5 5 Крепление двери электрошкафа жарочного осуществляется с помощью специальных шарнирных узлов которые позволяют при необходимости снять ее без разборки 5 6 Панель блока управления электроплиты выполнена в соответствии с рисунком 3 I ручка переключения режимов мощности электроконфорки левой дальней 2 ручка переключения режимов мощности электроконфорки левой ближней 3 ручка переключения мощности электроконфорки правой дальней 4 ручка переключения мощности электроконфорки правой ближней 5 ручка термостата 6 ручка переключения режимов работы ТЭНов элекгрошкафа жарочного 7 лампа сигнальная включения электроконфорок 8 лампа сигнальная включения жарочного электрошкафа Рисунок 3 Панель блока управления 6 ПОДГОТОВКА К РАБОТЕ 6 1 Электролита может быть установлена рядом с кухонными элементами высота которых не превышает высоту электроплиты ВНИМАНИЕ ПРОВЕРЬТЕ ЧТОБЫ СТЕНА К КОТОРОЙ ПРИЛЕГАЕТ ЗАДНЯЯ ЧАСТЬ ЭЛЕКТРОПЛИТЫ БЫЛА ИЗ НЕВОЗГОРАЕМОГО МАТЕРИАЛА И УСТОЙЧИВОГО К ТЕПЛУ 1 90 С Если поверхность варочная электроплиты ниже мебельных элементов необходимо отодвинуть их от электроплиты на расстояние не менее 200 мм Если электроплита устанавливается под навесным шкафом он должен располагаться на высоте не менее 420 мм от поверхности варочной Это 7
