4. ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ ГПВН

4.1 Устройство ГПВН

ГПВН настенного типа имеет прямоугольную форму, которая образуется уста-

новленной на каркасе съёмной облицовкой (Рис.1,2).

В ГПВН применена автоматическая электронная система зажигания, получаю-

щая питание от двух батареек R20 с напряжением 1,5 В., расположенных в бата-

рейном отсеке. Комфортность пользования ГПВН достигается благодаря его авто-

матическому включению простым открыванием крана горячей воды.

4.2 Устройство ГПВН с естественным отводом выхлопных газов

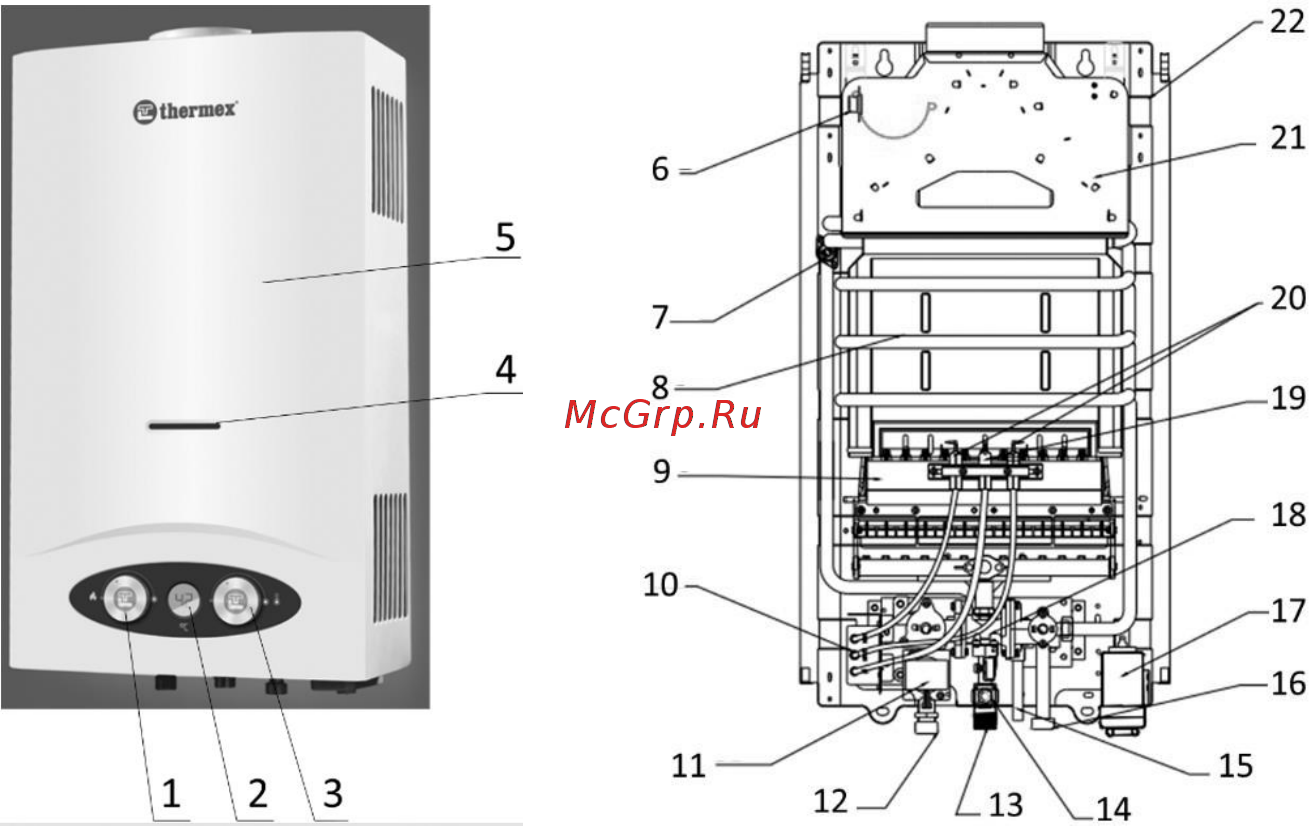

Составные части изделия, поясняющие принцип устройства ГПВН и требую-

щие технического обслуживания во время эксплуатации, показаны на Рис.1.

Рисунок 1 Рисунок 2
