Время нагрева и нормы расхода электроэнергии
Объем, л
Время нагрева,
∆T=45ºС
Постоянные суточные
потери,
кВт•ч/сут
Фактическое годовое
потребление
электроэнергии, кВт•ч
30 1 час 5 минут
1,08 394,2
50 1 час 45 минут
1,36 496,4
80 2 часа 50 минут
1,55 565,75
100 3 часа 30 минут
1,76 642,4
150 4 часа 40 минут
2,66 970,9
7
5
3
2
1
N
L
E
4
6
1. Голубой
2. Коричневый
3. Желто-зеленый
4. Контрольная лампа индикации
5. ТЭН 1,5 кВт, 230 В ~
6. Термостат
7. Корпус ЭВН

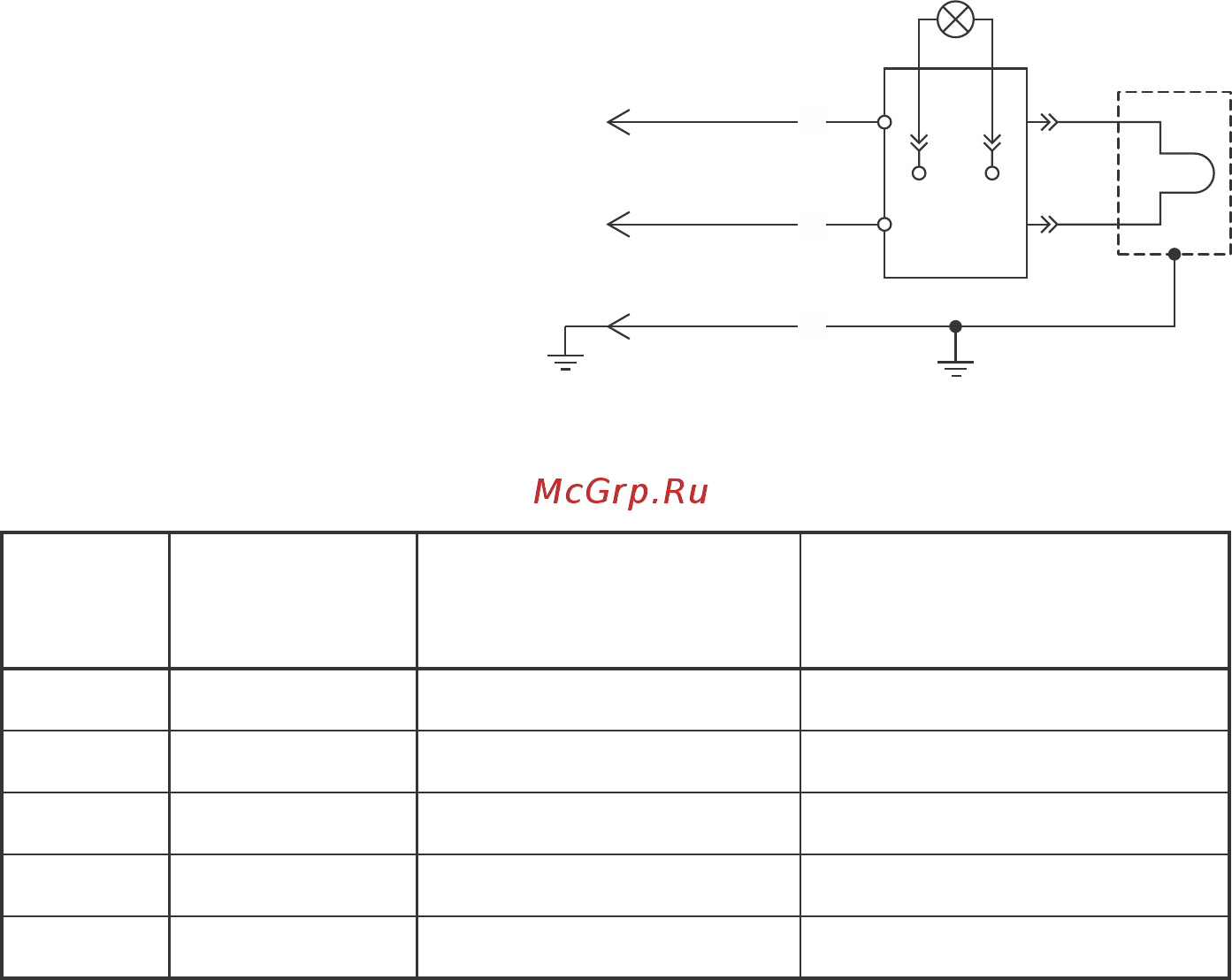

Рис. 2. Схема электрических соединений.
Внешний корпус
Внутренний бак (емкость)
Съемный фланец
Защитная крышка
Патрубок подачи холодной воды
(с синим кольцом)
Патрубок выпуска горячей воды
(с красным кольцом)
Трубчатый электронагреватель (ТЭН)
Термостат
Анод
Ручка терморегулятора
Индикатор температуры
Трубка забора горячей воды
Рассеиватель холодной воды
Теплоизоляция
1
2
3
4
5
6
7
8
9
10
11
12
31
41
Описание Рис. 1
Кронштейн для крепления
Предохранительный клапан
Ручка предохранительного клапана
Выпускная труба предохранительного
клапана
Дренаж
Вход холодной воды
Вентиль подачи холодной воды
Вентиль подачи горячей воды
Запорный вентиль холодной воды
Запорный вентиль горячей воды
Магистраль холодной воды
Магистраль горячей воды
Сливной вентиль
51
61
71
81
19
02
12
22
23
24
25
26
27
Уважаемый покупатель! Благодарим Вас за приобретение водонагревателя торговой марки
«Thermex». Наша компания желает Вам комфортного пользования нашими продуктами!
Перед первым использованием электрического накопительного водонагревателя
внимательно прочитайте настоящее руководство по эксплуатации и строго придер-
живайтесь его рекомендаций.
Обратите внимание на важность правильного заполнения гарантийного талона торгующей
организацией! Срок гарантии исчисляется с даты продажи водонагревателя.
Осмотрите внешний вид изделия в присутствии представителя продавца на предмет обнару-
жения механических повреждений (вмятин, царапин и пр.). Механические дефекты, обнару-
женные дома, не будут считаться гарантийными!
Не устанавливайте и не включайте изделие в пожаро- взрывоопасных помещениях, с
агрессивными, кислотными средами.
Не включайте водонагреватель в сеть, не имеющую заземления!
Особо важные пункты отмечены «Внимание!»знаком
Настоящее руководство распространяется на водонагреватели аккумуляционные электричес-
кие бытовые торговой марки Thermex объемом от 30 до 150 литров. Полное наименование
модели приобретенного Вами водонагревателя указано в идентификационной табличке на
корпусе водонагревателя.
5
