1.2. Технические данные и характеристики

1.2.2. Структура условного обозначения вентилятора канального круглого

ESQ ВКК 100

1 2

1. Вентилятор канальный круглый в металлическом корпусе.

2. Диаметр всасывающего и нагнетающего отверстия, мм

1.2.3. Устройство вентиляторов, габаритные, присоединительные и устано-

вочные размеры вентиляторов указаны на рис. 1., табл. 1.

1.2.4. Значение радиального биения рабочего колеса вентилятора, измерен-

ное на внешних кромках лопаток, должно быть в пределах полей допусков 14-го

квалитета по ГОСТ 25346.

1.2.5. Значение осевого биения рабочего колеса вентилятора, измеренное

на внешних кромках лопаток, должно быть не более удвоенной величины

радиального биения.

1.2.6. Основные параметры вентиляторов указаны в табл. 2.

1.2.7. Аэродинамические характеристики вентиляторов при нормальных

атмосферных условиях согласно ГОСТ 5976-90 соответствуют приведенным в

п.1.2.6.

1.2.8. Допускаемые отклонения:

• максимального полного КПД - минус 5 %;

• полного давления - ± 5 %;

• производительности по воздуху - минус 10 %;

• по величине потребляемой мощности - + 10 %.

1.3. Габаритно присоединительные размеры вентиляторов

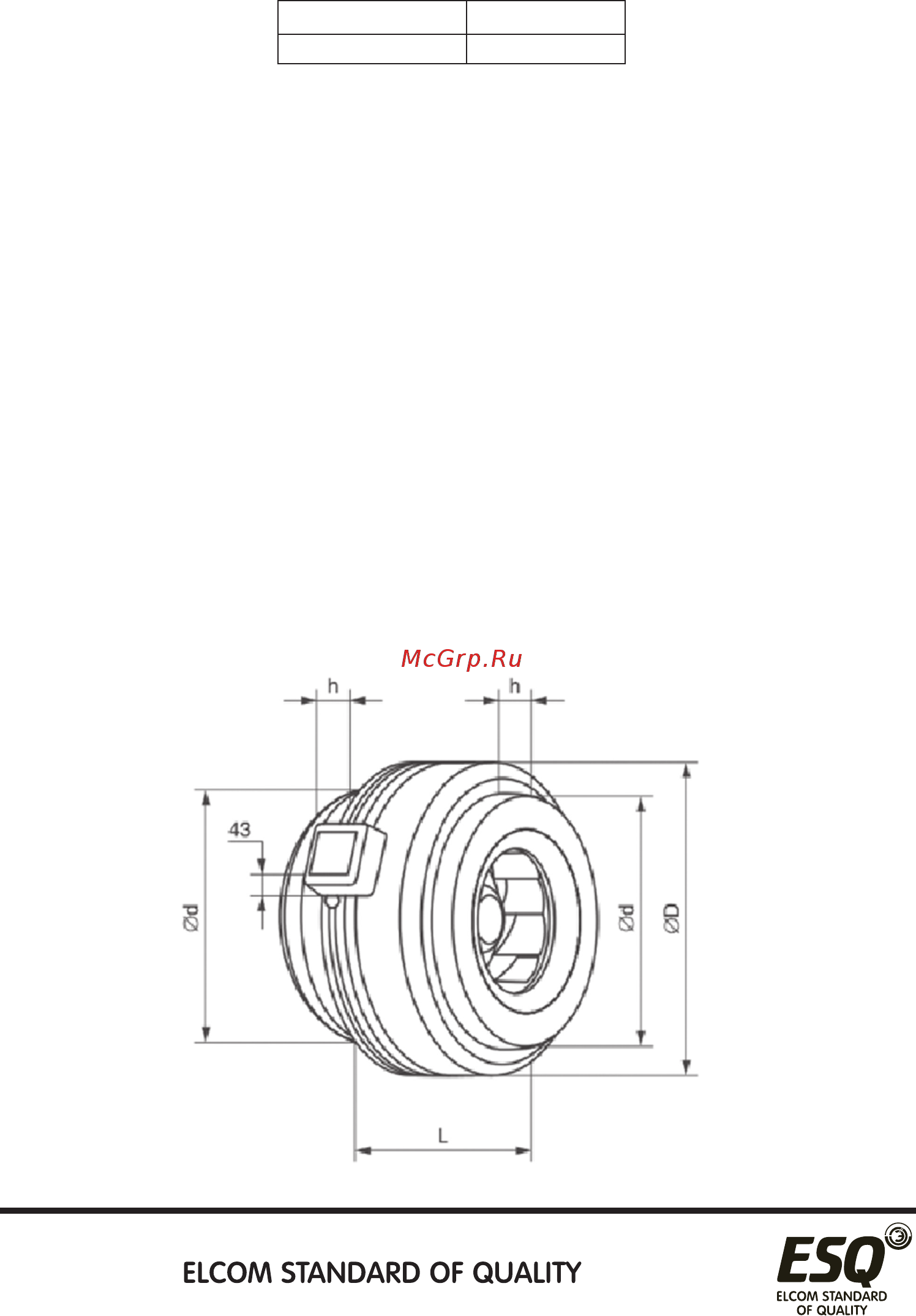

Рис. 1. Габаритные и присоединительные размеры вентиляторов ESQ ВКК.
