www.hammer-pt.com

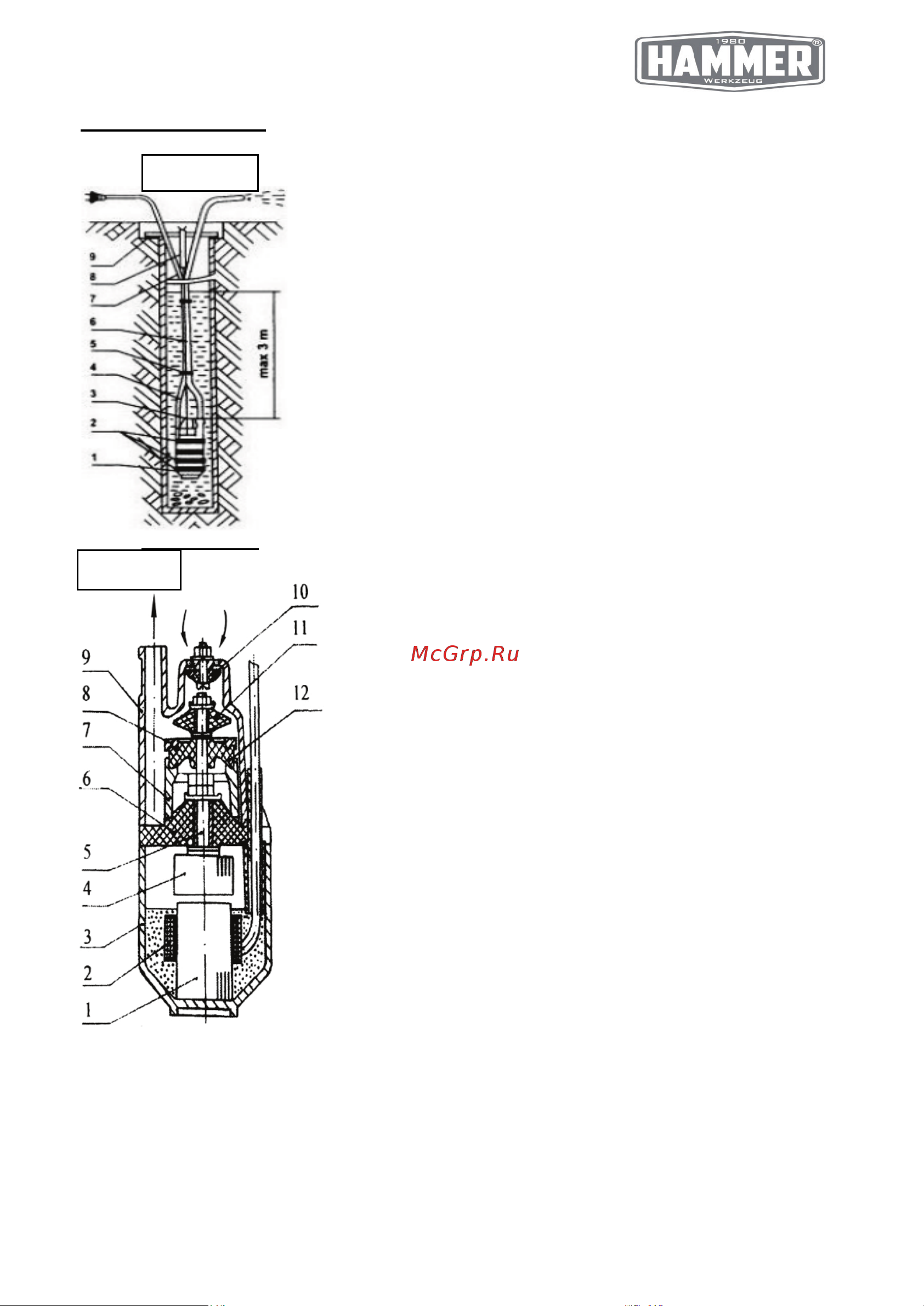

ОПИСАНИЕ (Рис.1)

1. Насос

2. Защитное кольцо

3. Хомут

4. Трос

5. Связка

6. Шланг

7. Кабель питания

8. Пружинящая подвеска

9. Перекладина

ВНИМАНИЕ! Некоторые перечисленные элементы

могут не входить в стандартную комплектацию

(шланг, защитное кольцо, связка, подвеска,

перекладина).

Устройство прибора (Рис.2).

Подача воды осуществляется из напорной камеры,

ограниченной резиновым клапаном (10) и поршнем

(11) при возвратно-поступательном движении

поршня, приводимого в движение

электромагнитным приводом (4). Далее вода

поступает в кольцевое пространство между

корпусом (9) и электромагнитным приводом и через

патрубок в шланг насоса.

1. Сердечник

7. Муфта

2. Катушка

8. Упор

3. Корпус

9. Корпус насоса

4. Якорь

10. Клапан

5. Шток

11. Поршень

6. Амортизатор

12. Диафрагма

Рис.1

Рис.2

Рис. 2
