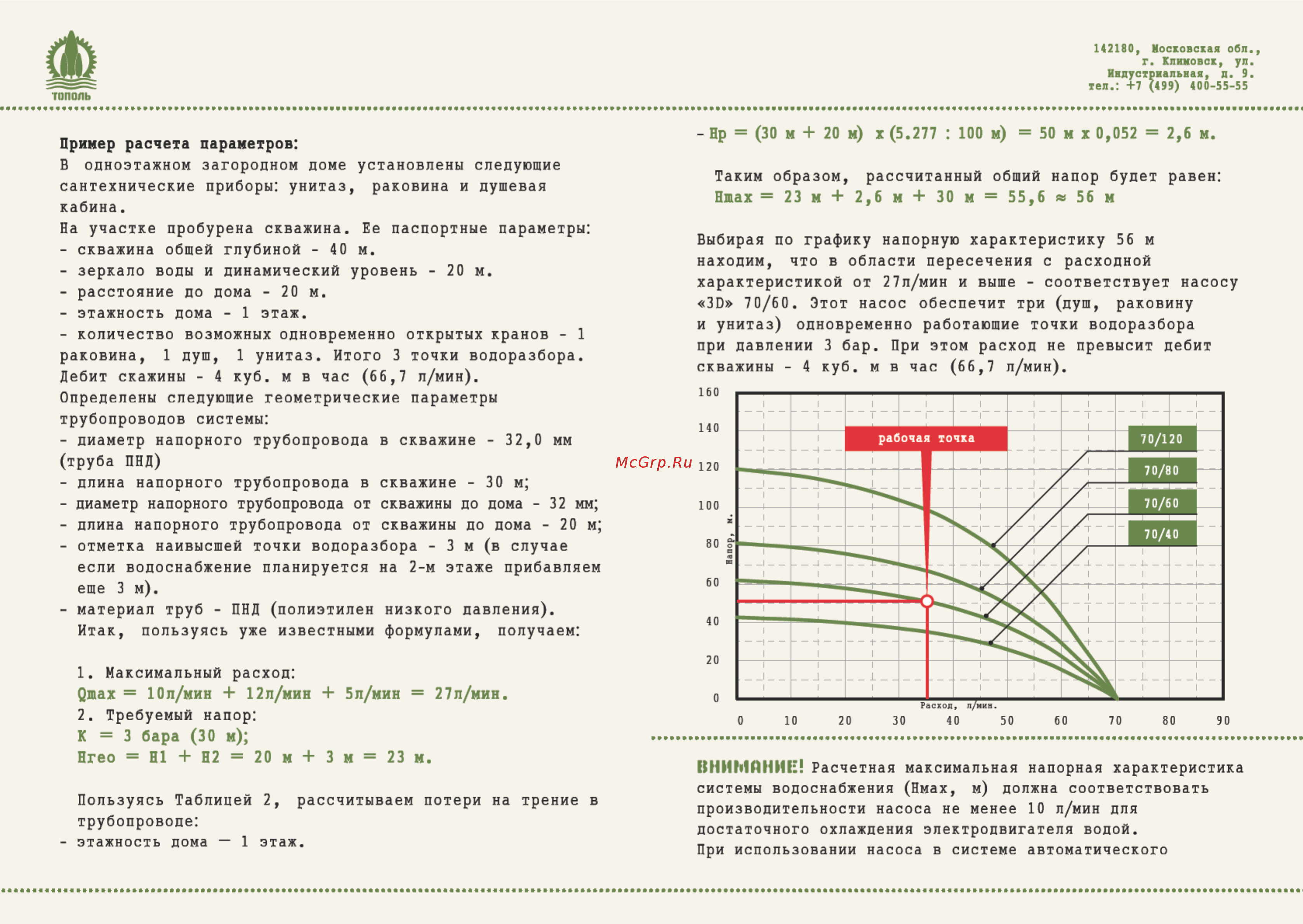

142180 Московская обл Г Климовск ул Индустриальная д 9 тел 7 499 400 55 55 тополь Пример расчета параметров В одноэтажном загородном доме установлены следующие сантехнические приборы унитаз раковина и душевая кабина На участке пробурена скважина Ее паспортные параметры скважина общей глубиной 40 м зеркало воды и динамический уровень 20 м расстояние до дома 20 м этажность дома 1 этаж количество возможных одновременно открытых кранов 1 раковина 1 душ 1 унитаз Итого 3 точки водоразбора Дебит скажины 4 куб м в час 66 7 л мин Определены следующие геометрические параметры трубопроводов системы диаметр напорного трубопровода в скважине 32 0 мм труба ПНД длина напорного трубопровода в скважине 30 м диаметр напорного трубопровода от скважины до дома 32 мм длина напорного трубопровода от скважины до дома 20 м отметка наивысшей точки водоразбора 3 м в случае если водоснабжение планируется на 2 м этаже прибавляем еще 3 м материал труб ПНД полиэтилен низкого давления Итак пользуясь уже известными формулами получаем Нр 30 м 20 м х 5 277 100 м 50 м х 0 052 2 6 м Таким образом рассчитанный общий напор будет равен Птах 23 м 2 6 м 30 м 55 6 56 м Выбирая по графику напорную характеристику 56 м находим что в области пересечения с расходной характеристикой от 27л мин и выше соответствует насосу ЗВ 70 60 Этот насос обеспечит три душ раковину и унитаз одновременно работающие точки водоразбора при давлении 3 бар При этом расход не превысит дебит скважины 4 куб м в час 66 7 л мин 1 Максимальный расход Отах 10л мин 12л мин 5л мин 27л мин 2 Требуемый напор К 3 бара 30 м Нгео Н1 Н2 20 м 3 м 23 м Пользуясь Таблицей 2 рассчитываем потери на трение в трубопроводе этажность дома 1 этаж ВНИМАНИЕ Расчетная максимальная напорная характеристика системы водоснабжения Нмах м должна соответствовать производительности насоса не менее 10 л мин для достаточного охлаждения электродвигателя водой При использовании насоса в системе автоматического
