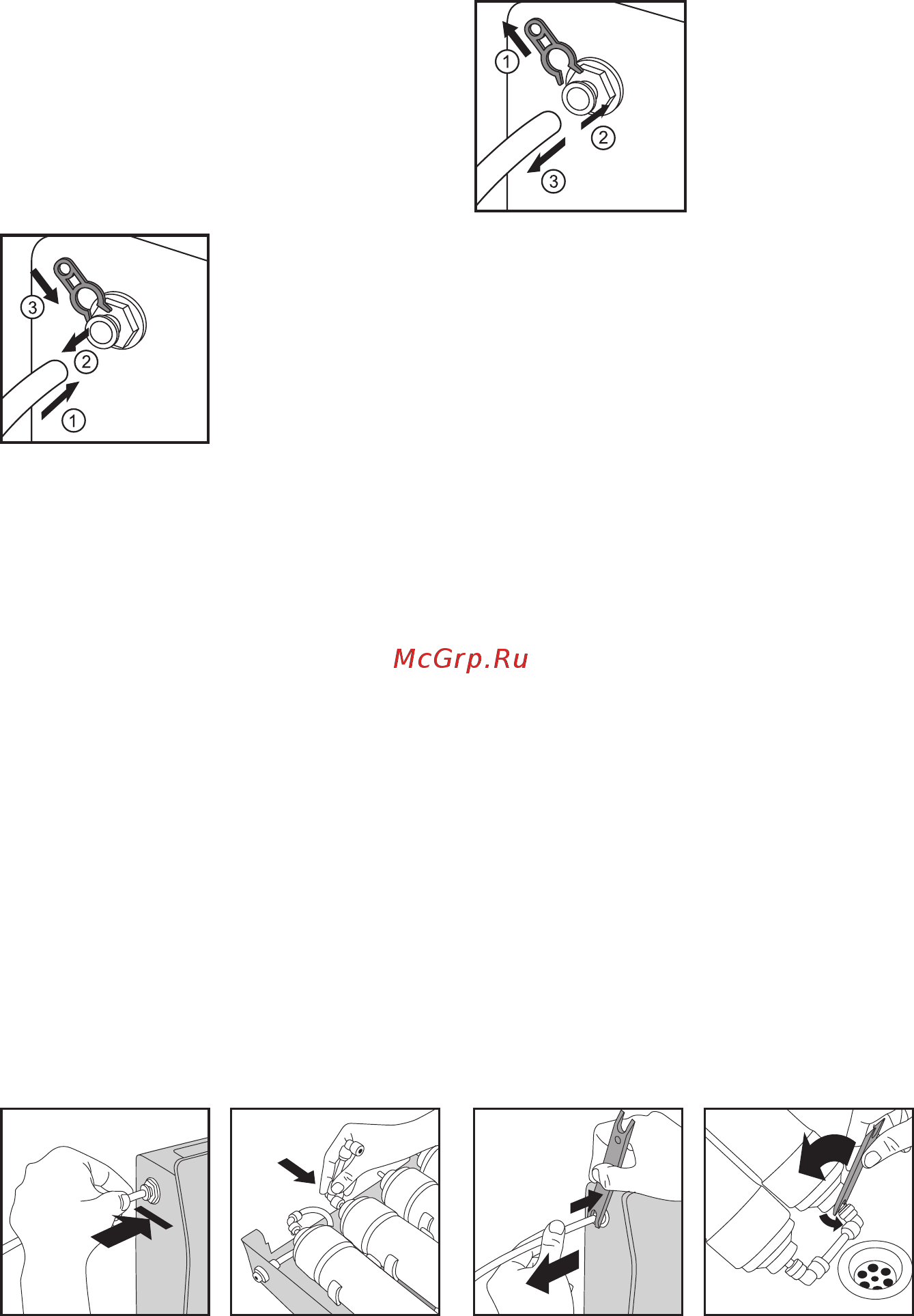

Подключение шлангов к фитингам

Подключение-отключение шлангов от

концевых фитингов выполняется с по-

мощью специального ключа (4) и может

быть выполнено в случае необходимо-

сти неоднократно. Не прикладывайте

силу при данной процедуре!

Модели М200, М300, М305, М310, М312

и М330

Для подключения

шланга (или па-

трубка фильтрую-

щего элемента) к

фитингу следует:

открыть замок фи-

тинга – подковоо-

бразную защелку,

т.е. временно снять его, затем вставить

шланг/патрубок рукой до упора в отвер-

стие фитинга и зафик сировать шланг/

патрубок возвратным движени ем конце-

вого зажима (цанги) фитинга, устано вить

замок на прежнее место: 1 - втол кнуть

рукой; 2 - вытянуть ключом; 3 - вставить.

При этом вытягивание цанги фитинга

производится с помощью специального

ключа: вставьте «вилку» ключа в зазор

между основанием фитинга и цангой и

отведите цангу от основания, действуя

ключом как рычагом.

Модели М400, М410, М420

Для подключения шланга (или патруб-

ка фильтрующего элемента) к фитин-

гу следует: вставить шланг/патрубок

рукой до упора в отверстие фитинга.

Шланг/патрубок должен войти в фи-

тинг на глубину 15-18 мм.

Модели М200, М300, М305, М310, М312

и М330

Для отключения

шланга (заглуш-

ки или патрубка

фильтрующе-

го элемента) от

фитинга следу-

ет: открыть за-

мок фитинга (т.е.

вре менно снять его), прижать и удер-

живать специальным ключом кон-

цевой зажим (цангу) фитинга в направ-

лении, противоположном движению

шланга (заглушки, патрубка) при его

вытягивании из от верстия фитинга,

вытянуть шланг (за глушку, патрубок)

рукой из отверстия, установить замок

фитинга на прежнее место: 1 - извлечь;

2 - утопить ключом; 3 - вытянуть рукой.

Утапливание цанги фитинга (2) произ-

водится с помощью специального клю-

ча: наденьте «вилку» ключа на трубку

(заглушку, патрубок) вплотную с цангой

и утопите цангу в основание фитинга,

надавив на неё ключом.

Модели М400, М410, М420

Для отключения шланга (заглушки или

патрубка фильтрующего элемента) от

фитинга следует:

1. надеть «вилку» специального ключа

на шланг/заглушку/патрубок вплотную

с цангой и утопить цангу в основание

фитинга, надавив на нее ключом;

2. вытянуть шланг/заглушку рукой из

отверстия фитинга или снять клю-

чом фитинг с патрубка фильтрующе-

го элемента.
