1.6 Общий вид рубанка представлен на рис.1

1.7 Механизм рубанка расположен в пластиковом корпусе, закреплённом

на нерегулируемой подошве. Крутящий момент с якоря электродвигателя, по-

ликлиновым ремнём передаётся на барабан. На барабане рубанка крепятся два

ножа с двухсторонней заточкой. Ножи – основной рабочий инструмент рубанка.

На правой крышке рубанка и крышке ремня стрелками указано направле-

ние вращения ремня и барабана.

1.8 Клавиша выключателя (рис.1 поз.4) расположена в нижней части руко-

ятки. Во избежание самопроизвольного включения инструмента, выключатель

снабжён блокировкой клавиши (кнопка блокировки, рис.1 поз.3, расположена

на левой части рукоятки). Включение рубанка, осуществляется нажатием на кла-

вишу выключателя указательным пальцем после нажатия и удержания кнопки

блокировки большим пальцем. Рубанок отключается при отпускании клавиши

выключателя, при этом кнопка блокировки (со щелчком) возвращается в ис-

ходное положение.

1.9 Рукояткой (рис.1 поз.1) регулируется глубина строгания. Поворотом руко-

ятки по часовой стрелке увеличивается глубина строгания в интервале от 0 до

3,0 мм (разметка шкалы с шагом 0,25 мм).

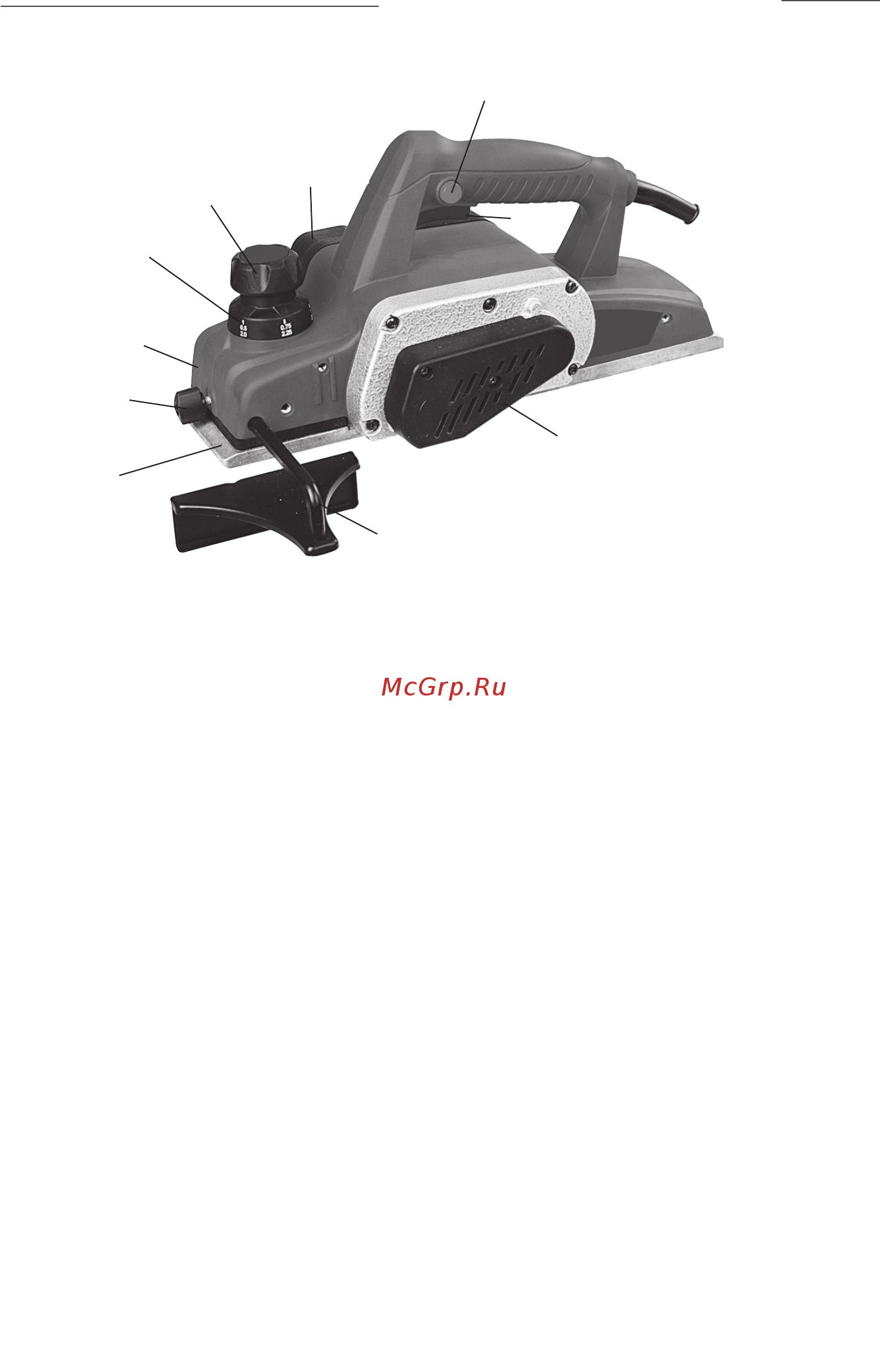

рис. 1

1 – ручка-регулятор глубины строгания; 2 – шкала глубины строгания;

3 – кнопка блокировки клавиши выключателя; 4 – клавиша выключателя;

5 – крышка ремня; 6 – винт крепления параллельного упора;

7 – упор параллельный; 8 – подошва регулируемая; 9 – корпус;

10 - патрубок отвода стружки.
