Внимание! Замену (переустановку) ремней проводить при отключённом

от сети станке.

Ось шкива промежуточного конструктивно выполнена таким образом,

что имеет возможность вращения вокруг своей оси установки в кожухе.

Таким образом, при натяжении (ослаблении) шкива ведущего, равномерно

натягиваются (ослабляются) оба ремня. Порядок замены (переустановки)

ремней:

- открыть крышку кожуха ремней (рис.1 поз.5), открутив винт (рис.6 поз.3);

- отпустив контргайку, открутить винт-фиксатор (рис.1 поз.6) ;

- вручную сдвинуть двигатель (рис.1 поз.7) со шкивом ведущим (рис.6 поз.5)

к суппорту, для ослабления натяжения ремней;

- снять ремни: 1-й (рис.6 поз.4) между шкивами двигателя (рис.6 поз.5) и

промежуточным (рис.6 поз.6), 2-й (рис.6 поз.2) между шкивами промежуточным

и шпинделя (рис.6 поз.1), заменить или переставить ремни для выбора нужной

скорости (см. табл. п.2.2.4);

- натянуть ремни, сдвинув двигатель от суппорта (при необходимости

использовать монтировку или другой подходящий инструмент);

Ремни считаются натянутыми правильно, если при давлении силой не более

3кг, прогиб ветви ремня составляет не более 10мм.

- зафиксировать положение двигателя винтом-фиксатором (рис.1 поз.6) и

закрутить контргайку;

- закрыть крышку кожуха и закрутить стопорный винт (рис.6 поз.3).

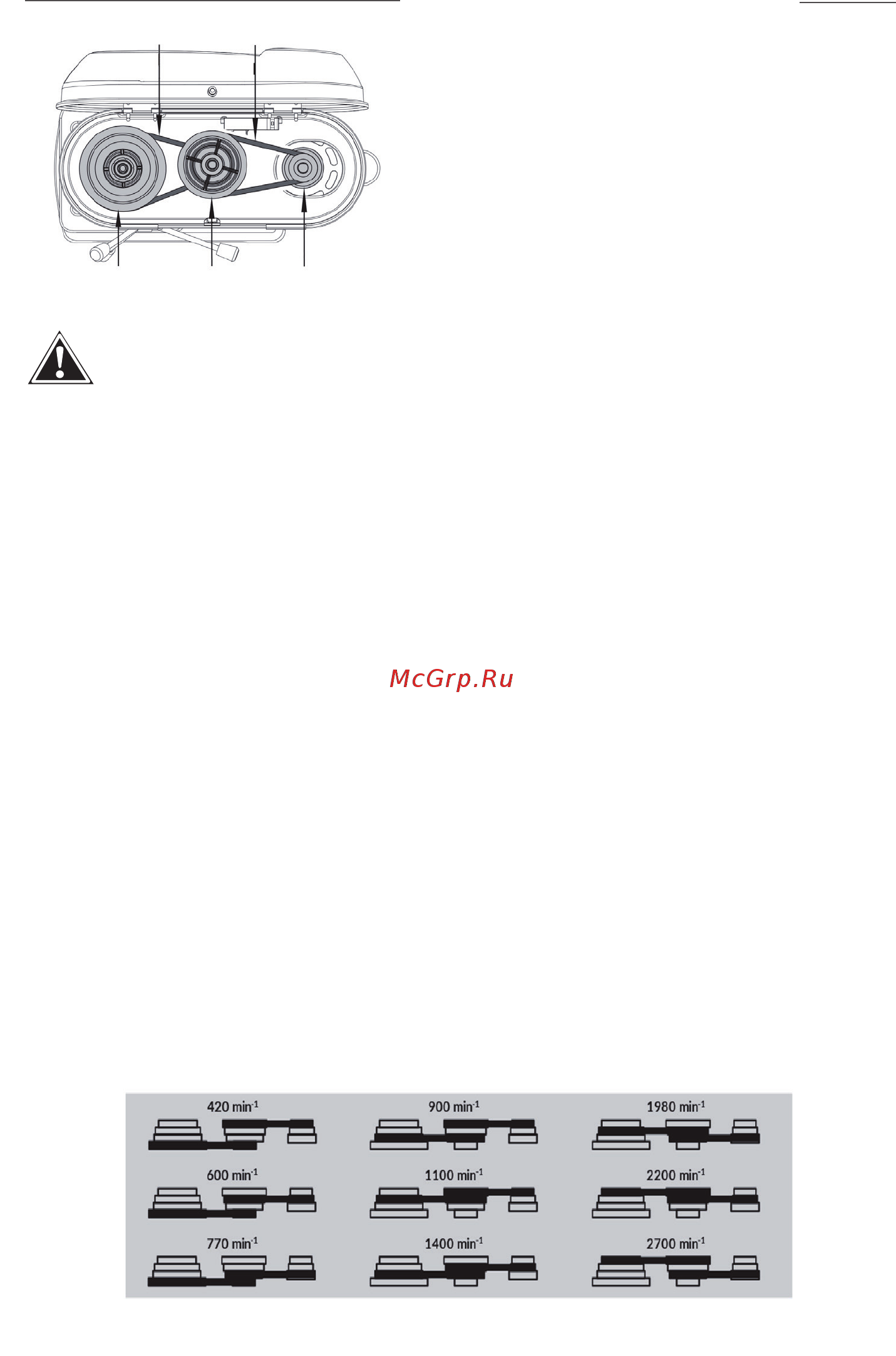

Схема установки скоростей шпинделя наклеена на внутренней части крышки

кожуха ремней:

1 - шкив шпинделя (ведомый)

2 - ремень клиновой 2-ой

3 - винт крепления крышки кожуха

4 - ремень клиновой 1-ой

5 - Шкив двигателя (ведущий)

6 - Шкив промежуточный

1 6 5

рис. 6
