6 7

Не переключайте режимы работы под нагрузкой (может вы-

звать поломку устройства).

• Установите на панели управления нужный режим зарядки (рис.1, п.6).

Подключите кабель к соответствующей клемме 12-24В (рис.1, п.3,4).

Не подключайте устройство в режиме 24В к АКБ с напряжени-

ем 12В (может вызвать выход из строя АКБ).

Не запускайте двигатель в режиме заряда АКБ. Запуск толь-

ко в режиме ПУСК.

4.2. Установка режимов работы

• Позиция 1 — ток зарядки 10 А;

• Позиция 2 — ток зарядки 15 А;

• Позиция 3 — ток зарядки 20 А;

• Позиция 4 — ток зарядки 25 А;

• Позиция 5 — ток зарядки 35 А;

• Позиция 6 — ток зарядки 48 А.

В позициях 4, 5, 6 с помощью переключения таймера можно выбирать вре-

мя зарядки от 0 до 60 минут.

4.3. Зарядка

Подсоедините красный зажим к положительной клемме АКБ «+», а чер-

ный зажим к отрицательной «-». Подключите вилку сетевого кабеля к электри-

ческой сети, проверьте установку режима работы и включите переключатель в

положение • (1, 2, 3, 4, 5, 6). Амперметр зарядного устройства показывает ве-

личину зарядного тока АКБ.

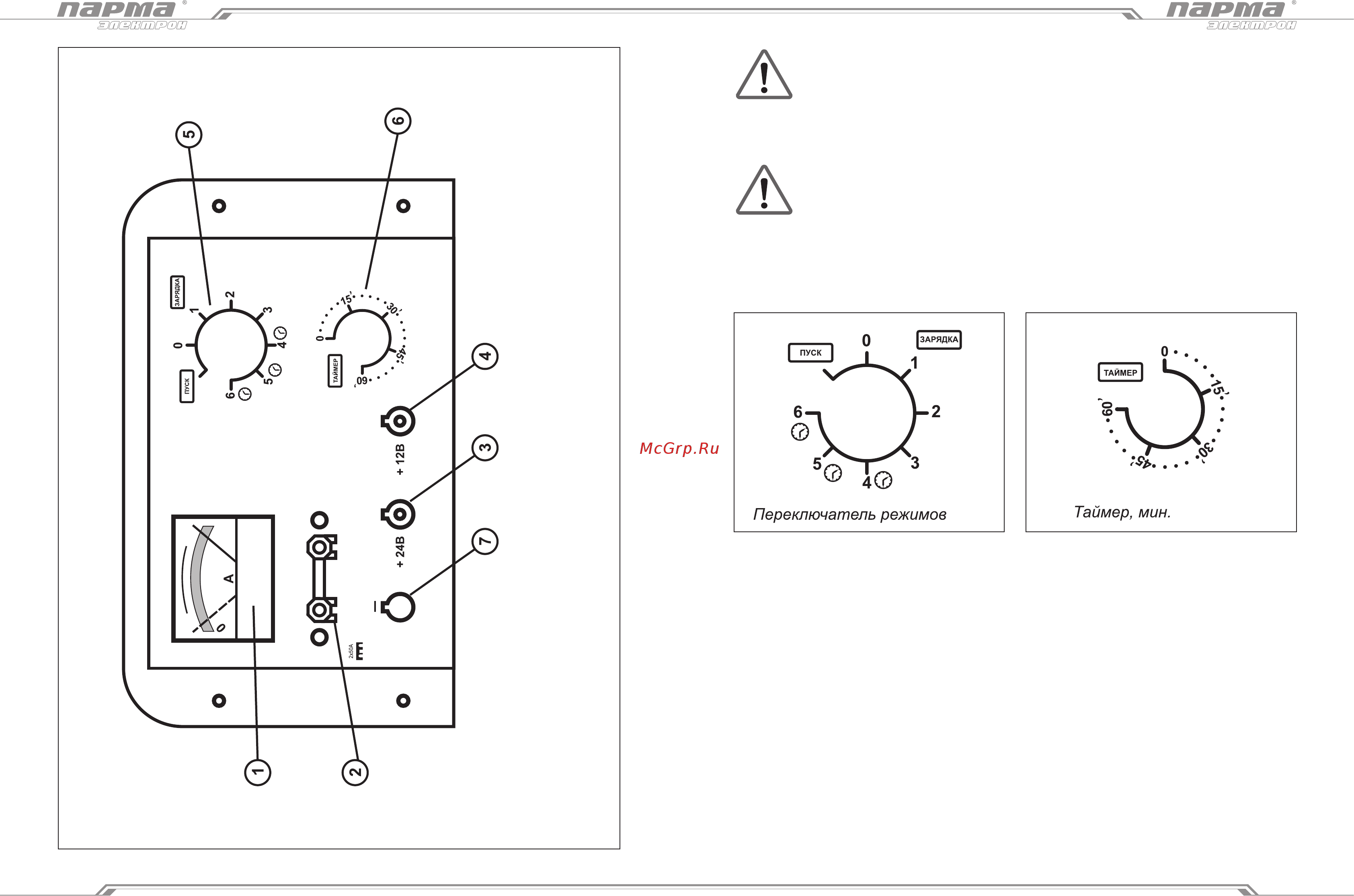

Рис. 1. Панель управления

1. Амперметр

2. Предохранитель (в комплекте

два запасных предохранителя)

3. Клемма «+» подключения режима 24В

4. Клемма «+» подключения режима 12В

5. Выключатель

6. Таймер

7. Кабель общий «-» для 12В и 24В
