www.huter.su
16

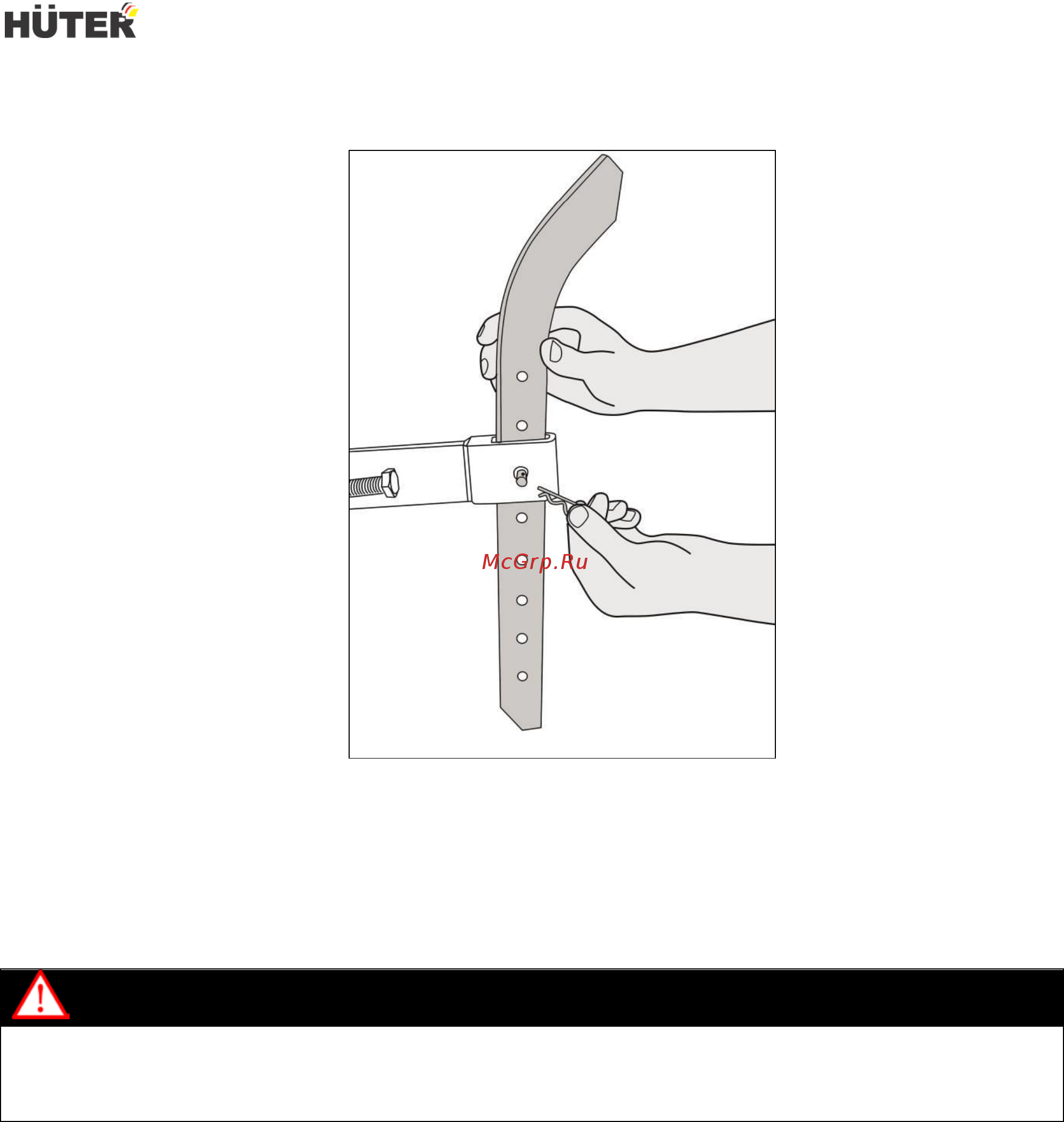

13. Установите сошник на сцепку и зафиксируйте пальцем и шплинтом
Рис.19. Установка сошника
7. ПОДГОТОВКА К РАБОТЕ
Масло
Внимание!
Работа с низким уровнем масла в картере двигателя или редукторе, а также работа
без масла приведет к повреждению двигателя или редуктора и не подлежит ремонту
по гарантии. Перед началом работы всегда проверяйте уровень масла.
Заливка масла в редуктор сельскохозяйственной машины.
Для заливки масла в редуктор открутите крышку маслоналивной
горловины редуктора (с правой стороны машины) и залейте необходимое
количество масла (примерно 1,6 - 2,0 л) Тип масла – трансмиссионное.
Уровень масла должен быть на уровне заливной горловины.
