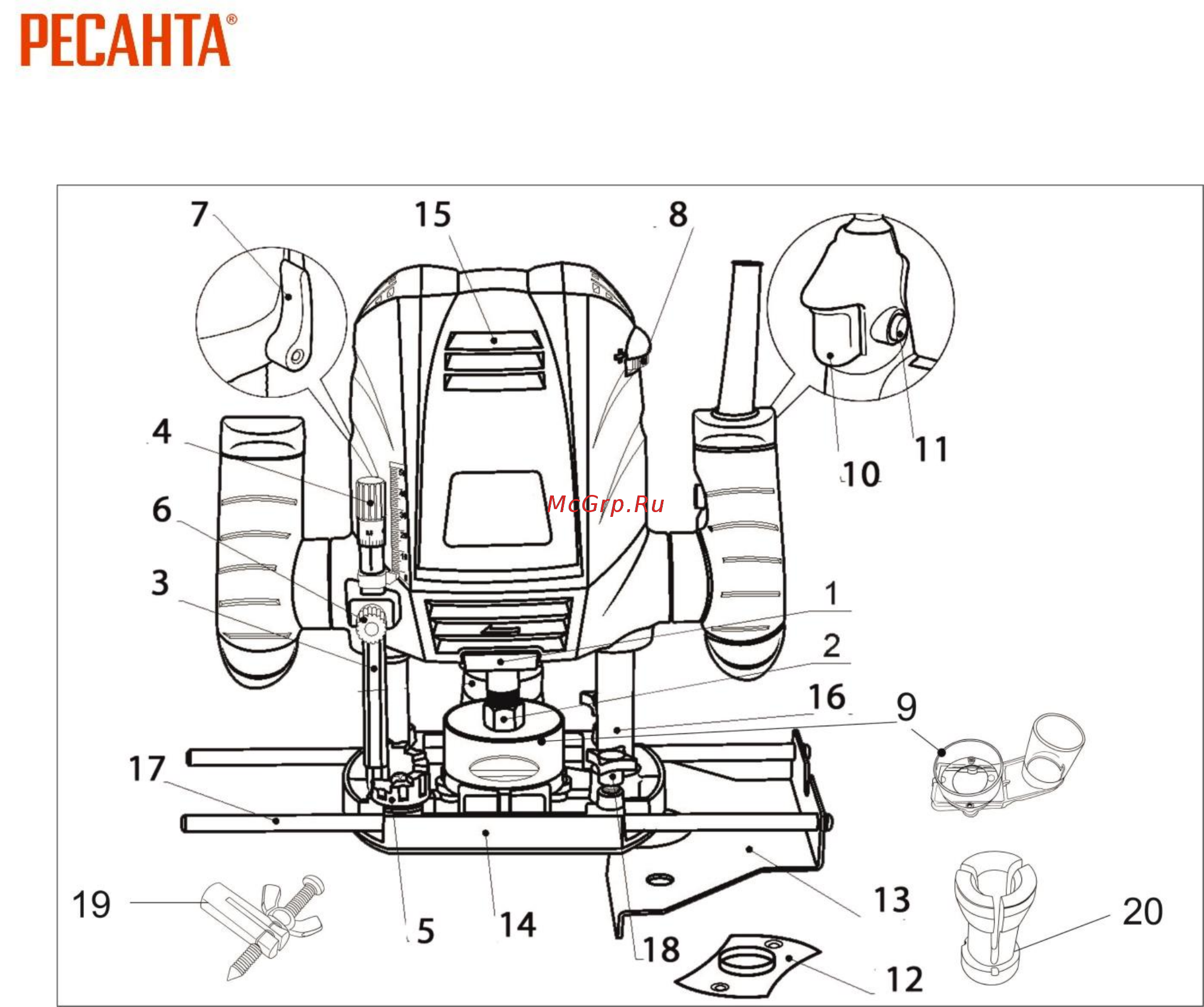

5. ОБЩИЙ ВИД УСТРОЙСТВА
Рис.1 Общий вид устройства
1. Кнопка блокировки шпинделя
2. Гайка цанги
3. Регулятор глубины
4. Ручка точной регулировки
5. Головка контроля регулировки
6. Фиксатор регулировки
(регулятор глубины)
7. Фиксирующий рычаг
8. Регулировка скорости
9. Пылеотводный патрубок
10. Кнопка выключателя
11. Фиксатор кнопки выключателя
12. Переходная пластина
13. Боковой упор
14. Основание
15. Вентиляционные отверстия
16. Направляющие стержни
17. Продольные стержни
18. Винт фиксации стержней
19. Центр
20. Цанга
Содержание
- Подготовка устройства к работе и порядок работы 6
- Принцип работы фрезерная машина состоит из основания и электропривода которым 6
- Служит коллекторный электродвигатель переменного тока размещенный в пластмассовом корпусе корпус соединен с основанием направляющими колонками жестко закрепленными в основании соединение колонок с корпусом подвижное обеспечивающие подъем опускание фрезы подъем привода фрезы вверх осуществляется за счет разжимного усилия пружин установленных на колонках в корпусе привода привод фиксируется в необходимом вертикальном положении с помощью рычага 6
- Технические характеристики 6
- Для создания кругового рисунка используйте центр снимите боковой 14
- Крепление центра 14
- Упор установите центр на один из стержней 14
- Установите патрубок под гайкой патрона 14
- Установка пылеотводного патрубка 14
- Закрепите винтами патрубок со стороны защитной платформы 15
- Рис 15
- Возможные неисправности и способы их устранения 16
- Квалифицированным персоналом уполномоченных сервисных центров 16
- Обслуживание выполненное неквалифицированным 16
- Персоналом может стать причиной поломки инструмента и травм пользователя 16
- Повреждений поломок на общее состояние электроинструмента которое может влиять на его работу 16
- Регулярно проверяйте инструмент на предмет механических 16
- Ремонт электроинструмента должен осуществляться только 16
- Техническое обслуживание 16
- Сервисные центры 21
