7. ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

ПЭВН THERMEX Balance 4500 и THERMEX Balance 6000 являются приборами

закрытого типа и могут быть встроены в систему водоснабжения. Номинальное

давление для указанных моделей составляет 1 Мпа. Если давление в водопроводе

превышает 1 МПа, то на входе перед ПЭВН необходимо установить редукционный

клапан (не входит в комплект поставки ПЭВН) для снижения давления воды до

нормы.

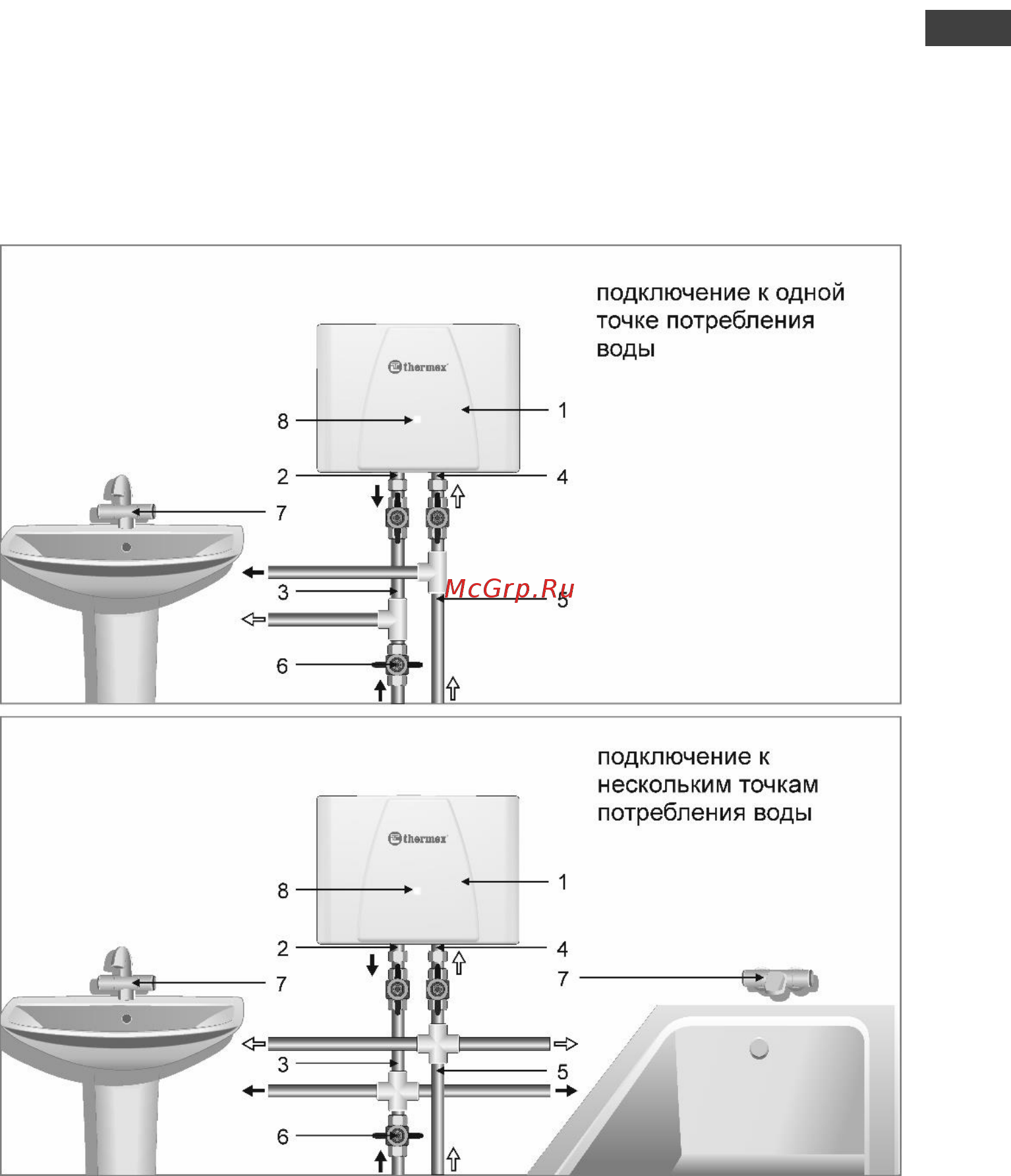

Рис. 4. Схема подключения ПЭВН к водопроводу

1 – водонагреватель (ПЭВН); 2 – выходной патрубок горячей воды; 3 – маги-

страль горячей воды; 4 – входной патрубок холодной воды; 5 – магистраль холод-

ной воды; 6 – запорный вентиль (в комплект не входит); 7 – смеситель (в комплект

не входит), 8 – световой индикатор включения ПЭВН.
